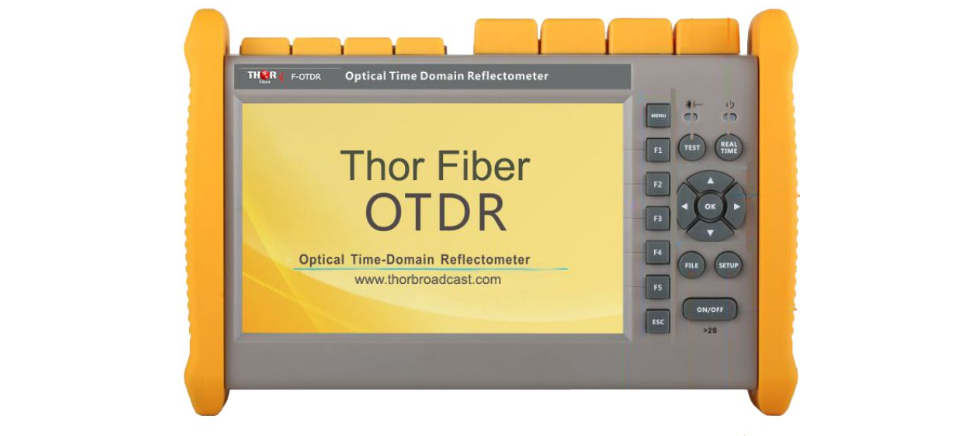

F-OTDR
Description
Un réflectomètre optique temporel (OTDR) émet un flash de lumière intense et mesure l'intensité de l'écho ou des réflexions. Ce faible signal est moyenné afin de réduire le bruit de détection, et des calculs permettent de visualiser les défauts et de mesurer les pertes dues, par exemple, aux coudes, aux épissures ou aux connecteurs.
Cet instrument sert à mesurer les pertes ponctuelles sur les systèmes installés, notamment pour localiser les défauts et mesurer les pertes dues aux épissures. Cependant, sa mise en œuvre précise est plus complexe et chronophage qu'on ne le pense généralement, car il est nécessaire d'effectuer une mesure aux deux extrémités du système, puis d'en calculer la moyenne. À défaut, des pertes excessives et des « gains » parasites peuvent être enregistrés aux points de jonction de différentes fibres, entraînant un gaspillage d'efforts d'épissure pour des défauts inexistants. Ce problème est particulièrement préoccupant lors de la mesure des joints d'épissure par fusion, où les pertes sont faibles et où les sections adjacentes peuvent présenter des fibres aux caractéristiques de rétrodiffusion intrinsèques différentes.
Idéalement, les réflectomètres optiques (OTDR) sont utilisés pour mesurer les pertes par réflexion.
APPLICATIONS
- Test FTTX avec réseaux PON
- tests de réseau CATV
- Tests d'accès au réseau
- tests de réseau LAN
- tests du réseau métropolitain
- Tests en laboratoire et en usine
- Dépannage de la fibre optique en direct
Interface de test
Installation rapide et facile.
Un affichage simplifié et des menus structurés permettent de réduire le temps d'apprentissage.
Test FTTH sur les réseaux PON.
Le maître du dernier kilomètre
de la série OTDR F peut facilement effectuer des tests via un répartiteur PLC 1x32 dans un test PON (Modèle : F-OTDR-T43F).
Caractéristiques
- Conception intégrée, intelligente et robuste
- Niveau de protection IP65, renforcé pour une utilisation en extérieur
- Écran LCD antireflet de 7 pouces
- Le module de test en ligne PON (1625 nm) est optionnel.
- Le module de test MMF (850/1300 nm) est optionnel.
- Prise en charge de l'affichage et de la saisie multilingues

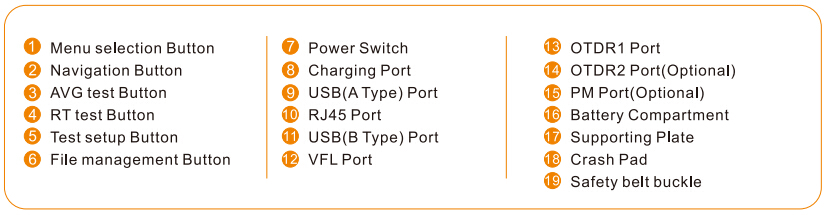

Dessins
Spécification
Général
|
253×168×73,6 mm 1,5 kg (batterie incluse) |
|
Écran TFT-LCD 7 pouces avec rétroéclairage LED (fonction tactile en option) |
|
1 port RJ45, 3 ports USB (USB 2.0, 2 ports USB de type A, 1 port USB de type B) |
|
10 V (CC), 100 V (CA) à 240 V (CA), 50 à 60 Hz |
|
Batterie au lithium 7,4 V CC / 4,4 Ah (certifiée pour le transport aérien) ; autonomie : 12 heures ? ; Telcordia GR-196-CORE ; temps de charge : < 4 heures (appareil éteint). |
|
Éclairage éteint : Désactivé/1 à 99 minutes Arrêt automatique : Désactivé/1 à 99 minutes |
|
Mémoire interne : 4 Go (environ 40 000 groupes de courbes) |
|
sélectionnable par l'utilisateur |
|
Température et humidité de fonctionnement : -10 °C à +50 °C, ≤ 95 % (sans condensation) Température et humidité de stockage : -20 °C à +75 °C, ≤ 95 % (sans condensation) Indice de protection : IP65 (IEC 60529) |
|
Contenu de série : Unité principale, adaptateur secteur, batterie au lithium, adaptateur FC, câble USB, guide d’utilisation, CD, étui de transport. En option : Adaptateur SC/ST/LC, adaptateur fibre nue. |
Paramètre technique
| Taper | Longueur d'onde de test (MM : ±20 nm, SM : ±10 nm) |
Plage dynamique (dB) | Zone morte d'événement/d'atténuation (m) |
|
850/1300 1310/1550 |
19/21 40/38 |
0,8/4 1/4 |
|
1310/1550/1625 | 43/41/41 | 1/5 |
Paramètre de test
|
Mode unique : 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 µs, 2 µs, 5 µs, 10 µs, 20 µs Modes multiples : 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 µs, 2 µs |
|
Mode unique : 100 m, 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km Modes multiples : 500 m, 2 km, 5 km, 10 km, 20 km, 40 km |
|
Minimum 5 cm |
|
Maximum 128 000 points |
|
≤0,05 dB/dB |
|
Axe X : 4 m à 70 m/div, axe Y : minimum 0,09 dB/div |
|
0,01 m |
|
±(1 m + distance de mesure × 3 × 10⁻⁵ + résolution d'échantillonnage) (incertitude IOR exclue) |
|
Mode unique : ±2 dB, mode multiple : ±4 dB |
|
1,4000 à 1,7000, pas de 0,0001 |
|
km, miles, pieds |
|
Telcordia universel, SOR, édition 2 (SR-4731) OTDR : configuration automatique ou manuelle sélectionnable par l’utilisateur |
|
Localisateur visuel de défauts : lumière rouge visible pour l’identification et le dépannage des fibres. Source lumineuse : source lumineuse stabilisée (sortie continue, 270 Hz, 1 kHz, 2 kHz). Sonde pour microscope de terrain. |
|
- Événements réfléchis et non réfléchis : 0,01 à 1,99 dB (par incréments de 0,01 dB) - Réflexion : 0,01 à 32 dB (par incréments de 0,01 dB) - Extrémité/rupture de fibre : 3 à 20 dB (par incréments de 1 dB) |
|
Balayage en temps réel : 1 Hz. Modes de moyennage : Temporisé (1 à 3 600 s). Détection de fibre active : Vérifie la présence de la lumière de communication dans la fibre optique. Superposition et comparaison des traces. |
