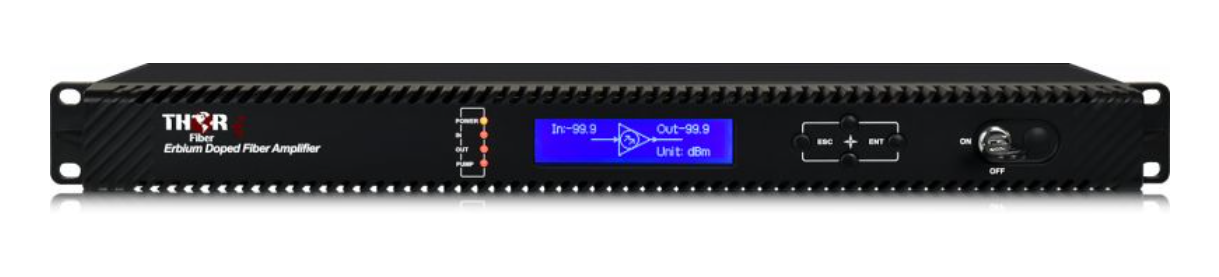

F-PD-EDFA-XX
Description
Les préamplificateurs à fibre Thor EDFA F-PD-EDFA sont conçus spécifiquement pour l'amplification des signaux optiques DWDM en bande C 44 ou 88 dans les applications de réseau métropolitain.
Les préamplificateurs EDFA sont généralement placés avant le démultiplexeur ou en amont du récepteur afin d'améliorer la sensibilité de ce dernier et d'étendre la portée de transmission du signal. Ils augmentent le niveau de puissance optique des canaux DWDM avant leur réception et sont capables d'amplifier des signaux DWDM d'une amplitude minimale de -30 dBm.
Les préamplificateurs EDFA offrent un gain optique constant et un très faible facteur de bruit. Deux niveaux de gain optique sont disponibles (17 et 25 dB) pour une flexibilité maximale lors de la conception et de la mise en œuvre du réseau.
Les produits EDFA constituent une solution optimale pour l'amplification optique des réseaux DWDM, en fonction des exigences relatives au canal et à la distance de transmission.
Caractéristiques
L'affichage LCD de l'état est pratique et intuitif.
Gestion du réseau Ethernet (en option).
Double alimentation NMS avec redondance à chaud pour une fiabilité réseau accrue (en option) .
Le module doubleur de puissance GaAs de NEC garantit d'excellentes performances système
. Format
rack 19" 1U standard, installation facile et fiabilité système améliorée.
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
Sélection du modèle
F-PD-EDFA-XX XX - Niveaux de gain 17, 20, 25 dB, Gain optique par canal - 10 - 25 dB (dépend du niveau du signal d'entrée et du niveau de gain)
Spécification
|
Plage de longueurs d'onde de fonctionnement |
1529 à 1564 nm |
|
Nombre de canaux |
jusqu'à 42 |
|
Niveaux de gain disponibles |
17, 20, 22, 25 dB |
|
Espacement des canaux
|
100 ou 200 GHz |
|
Niveau du signal d'entrée |
-30 à -13 dBm par canal |
|
Gain optique par canal |
10 à 25 dB, selon le signal d'entrée
niveau et gagner du niveau
|
|
Gagner en platitude |
1,0 dB typique, 1,5 dB maximum |
|
Figure de bruit |
4,5 dB typique |
|
Gain dépendant de la polarisation (PDG) |
0,2 dB maximum |
|
Dispersion du mode de polarisation (PMD) |
0,5 ps maximum |
|
Plage de température |
0ºC à +50ºC (fonctionnement), -10ºC à +70ºC (stockage |
|
Alimentation |
80 – 240 V, 43
–
63 Hz CA, 40 - 58 V CC (en option)
|
|
Consommation d'énergie |
50 W maximum |
|
Dimensions |
1RU : 19 (L) x 14 (P) x 1,75 (H)
|
|
Contrôle / Surveillance |
Température et courant du laser de pompage |
| NMS |
NMS Ethernet pour l'interface web (Optionnel) |
|
Afficher |
Niveau de puissance de sortie, température du TEC |
|
Connecteurs optiques |
SC/APC (Standard) |
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
