F-MININODE-2RT
Description

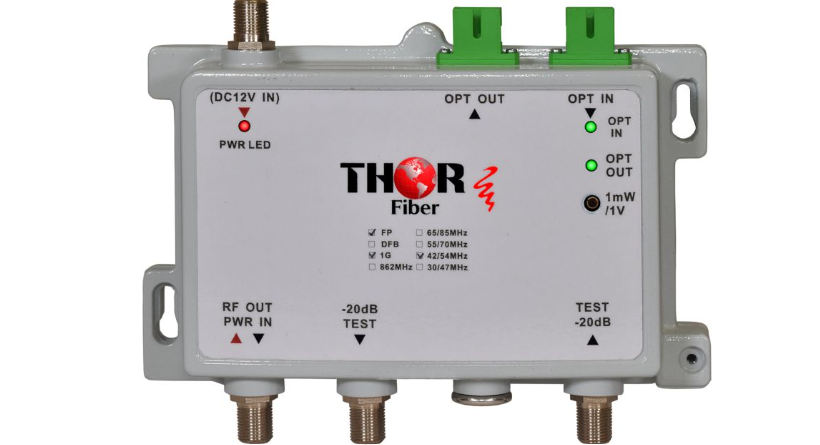

F-MININODE Mini nœud Fibre jusqu'au domicile
Le F-MININODE est un émetteur-récepteur optique RF pour la voie de retour HFC, destiné aux applications FTTH (Fiber to the Home). Il dispose de sorties RF de 45 à 1 000 MHz pour la télévision numérique, ainsi que d'un émetteur optique optionnel pour la voie de retour des modems câble de 5 à 45 MHz. Nous proposons des unités à deux fibres ainsi que des unités WDM à fibre unique. Le F-MININODE trouve de nombreuses applications dans les systèmes hybrides fibre-coaxiaux et pour les applications FTTH. C'est un appareil compact et très fiable, conçu pour la transmission analogique, vidéo numérique et de données bidirectionnelle sur les réseaux HFC.
Thor dispose d'une équipe dédiée aux applications FTTx. Chaque système de fibre optique étant unique, nous proposons une large gamme d'unités OLT et ONU pour répondre à vos besoins FTTx et GPON. Contactez un ingénieur commercial dès aujourd'hui pour déterminer l'équipement nécessaire à votre système de fibre optique.
Caractéristiques
• Excellente linéarité et planéité
• Faible perte de retour
• Conception compacte, faible consommation d'énergie
• Option WDM pour une transmission bidirectionnelle sur fibre unique
• Longueur d'onde et puissance d'émission multi-communications en option
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
Dessins
Sélection du modèle
• Émetteur-récepteur F-MININODE-1RT et émetteur de retour sur fibre unique
• Émetteur-récepteur F-MININODE-2RT et voie de retour sur 2 fibres
Spécification
|
En aval |
|||||
|
Récepteur optique |
|||||
|
Gamme de longueurs d'onde |
nm |
1200 à 1620 |
|||
|
Puissance d'entrée |
dBm |
-6 à +2 |
|||
|
Connecteur |
- - |
SC / APC NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière. Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte. |
|||
|
Perte de retour |
dB |
≥ 55 avec connecteur de type UPC, ≥ 60 avec connecteur de type APC
|
|||
|
Performances RF |
|||||
|
Bande passante |
MHz |
54 à 1002, 70 à 1002, 85 à 1002 |
|||
|
Niveau de sortie |
- - |
21 dBmV à -1 dBm en entrée optique, 80 Chaînes NTSC et numérique 450 MHz charge, -6 dB par rapport à la charge analogique |
|||
|
CNR2 |
dBc |
≥ 51 à -1 dBm entrée optique |
|||
|
CSO |
dBc |
≤ -65 à -1 dBm d'entrée optique |
|||
|
CTB |
dBc |
≤ -67 à -1 dBm d'entrée optique |
|||
|
Impédance |
Ohm |
75 |
|||
|
Perte de retour de sortie |
dB |
≥ 16 |
|||
|
Platitude |
dB |
± 1 |
|||
|
En amont |
|||||
|
Émetteur de retour |
|||||
|
Longueur d'onde centrale |
nm |
1310 |
|||
|
Puissance de sortie |
dBm |
FP : 0, DFB : +3, CWDM : +3 |
|||
|
Connecteur |
- - |
SC / APC - standard1 |
|||
|
Perte de retour |
dB |
≥ 55 avec connecteur de type UPC, ≥ 60 avec connecteur de type APC |
|||
|
Performances RF |
|||||
|
Bande passante |
MHz |
De 5 à 42 ans, de 5 à 55 ans, de 5 à 65 ans |
|||
|
Niveau d'entrée |
dBmV / canal |
20 |
|||
|
Perte de retour d'entrée |
dB |
≥ 16 |
|||
|
Planéité du gain RF |
dB |
± 1,5 |
|||
|
Plage de fréquences du chemin de retour |
MHz |
De 5 à 42 ans, de 5 à 55 ans, de 5 à 65 ans |
|||
|
Planéité du gain RF |
dB |
± 1,5 |
|||
|
Performances de liaison |
|
Laser FP 2 |
Laser DFB 3 |
CWDM |
|
|
CNR2 |
dBc | ≥ 48 | ≥ 51 |
≥ 51 |
|
|
CSO |
dBc |
≤ -55 | ≤ -60 |
≤ -60 |
|
|
DTO |
dBc |
≤ -55 | ≤ -60 |
≤ -60 |
|
|
Général |
|||||
|
Points de test (tous) |
dB |
-20 dB de sortie directe,
Entrée de retour -20 dB |
|||
|
Pouvoir |
VDC / mA |
15/600, connecteur de type F CA/CC adaptateur secteur vers entrée PWR dédiée ou Port de sortie RF avec injecteur d'alimentation |
|||
|
Résistance aux surtensions |
-- |
IEEE C62.41-1991 Cat. A3 (6 kV) pour tous les ports |
|||
|
Ports F |
-- |
Conforme à la norme SCTE 01 2006, scellé à maintenir une pression de 15 psi |
|||
|
Température de fonctionnement |
°C (°F) |
-40 à +65 (-40 à +149) température ambiante |
|||
|
Humidité |
% |
jusqu'à 95, sans condensation |
|||
|
Dimensions (L x H x P) |
mm (po) |
152 x 91 x 33 (6 x 3,6 x 1,3) |
|||
|
Poids |
g (oz) |
396 (14) |
|||
