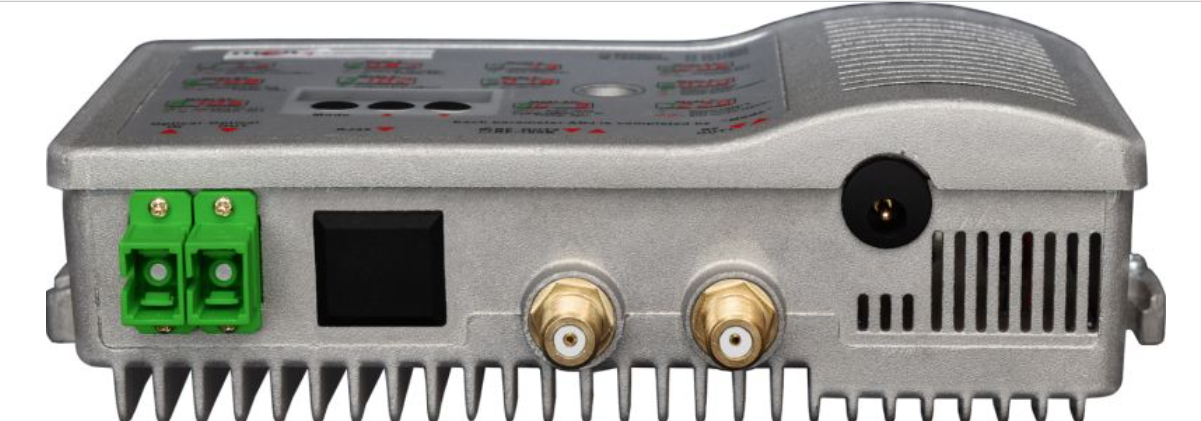

F-MININODE-2RP-HP
Description
Mini-nœud RF sur fibre optique CATV TF - émetteur-récepteur bi-bande. Les émetteurs-récepteurs de la série Thor F-MININODE-2RP-HP sont des modems optiques radiofréquence à large bande pour les communications haut débit bidirectionnelles. Cette plateforme peut être configurée sur mesure.
Caractéristiques
- Excellente maîtrise du CAG optique lorsque la plage de puissance optique d'entrée est de -9 à +2 dBm ; le niveau de sortie, le CTB et le CSO restent pratiquement inchangés.
- La fréquence de liaison descendante a été étendue à 1 GHz. L'amplificateur RF est doté d'une puce GaAs haute performance à faible consommation et d'un niveau de sortie maximal de 112 dBµV.
- L'égaliseur et l'atténuateur utilisent tous deux un circuit de commande électrique professionnel qui permet un contrôle précis et pratique.
- Le transpondeur Ethernet intégré prend en charge la gestion du réseau à distance (en option) ;
- De conception compacte et facile à installer, c'est l'équipement de choix pour les réseaux FTTB CATV.
- Alimentation intégrée très fiable et à faible consommation d'énergie, ou alimentation externe au choix (en option).
- Interface graphique Ethernet IP NMS - (OPTIONNEL - Commande spéciale).
-
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
Dessins
Exemples d'application
Sélection du modèle
F-MININODE-2RP-HP Mininœud de puissance RF haute fréquence à 2 fibres, 2 sorties RF - 45 dBmV chacune
F-MININODE-2RP-B Mininœud personnalisé à 2 fibres, puissance de sortie RF haute et basse, 2 sorties RF : une sortie +48 dBmV et une sortie +38 dBmV.
F-MININODE-2RP Mininœud basse consommation à 2 fibres, 2 sorties RF +35 dBmV chacune
H-NMS - Interface graphique NMS IP Ethernet 10/100 pour la surveillance à distance via réseau IP (OPTION POUR F-MININODE-2RP-HP)
Spécification
|
Article |
Unité |
Paramètres techniques |
||
|
Paramètres optiques |
||||
|
Puissance optique de réception |
dBm |
-9 ~ +2 |
||
|
Perte de retour optique |
dB |
>45 |
||
|
Longueur d'onde de réception optique |
nm |
1100 ~ 1600 |
||
|
Type de connecteur optique |
|
SC/APC NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière. Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte. |
||
|
Type de fibre |
|
Mode unique |
||
|
Paramètres de liaison |
||||
|
C/N |
dB |
≥51 |
Note 1 |
|
|
C/CTB |
dB |
≥60 |
||
|
C/CSO |
dB |
≥60 |
||
|
Paramètres RF |
||||
|
Gamme de fréquences |
MHz |
45 ~860/1003 |
||
|
Platitude dans la bande |
dB |
±0,75 |
||
|
|
( F-MININODE-2RP-HP -B une sortie) |
( F-MININODE-2RP-HP deux sorties) |
||
|
Niveau de sortie nominal |
dBµV |
≥ 108 |
≥ 104 |
|
|
Niveau de sortie maximal |
dBpV |
≥ 108 (-9 ~ +2 dBm Puissance optique de réception) |
≥ 10⁴ (-9 ~ +2 dBm Puissance optique de réception) |
|
|
≥ 112 (-7~+2 dBm Puissance optique de réception) |
≥ 108 (-7 ~ +2 dBm Puissance optique de réception) |
|||
|
Perte de retour de sortie |
dB |
≥16 |
||
|
Impédance de sortie |
Ω |
75 |
||
|
Plage de contrôle automatique optique |
dBm |
(-9 dBm / -8 dBm / -7 dBm / -6 dBm / -5 dBm / -4 dBm) - (+2 dBm) réglable |
||
|
Plage d'égalisation à contrôle électrique |
dB |
0~15 |
||
|
Gamme de contrôle électrique ATT |
dB |
0~15 |
||
|
Caractéristiques générales |
||||
|
Tension d'alimentation |
V |
A : CA (150~265) V |
D : Alimentation externe 12 V CC/1 A |
|
|
Température de fonctionnement |
°C |
-40~60 |
||
|
Consommation |
Virginie |
≤ 8 |
||
|
Dimension |
mm |
190 (L)* 110 (l)* 52 (H) |
||
