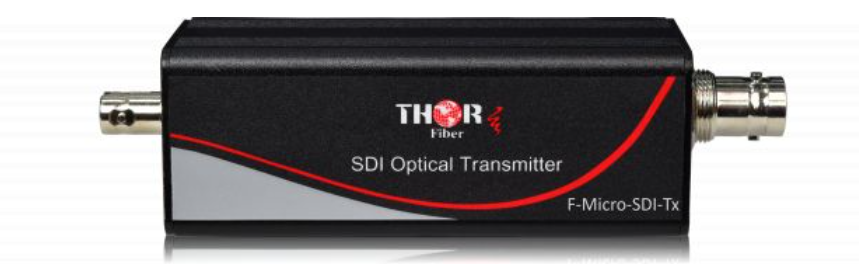

F-MicroSDI-Tx/Rx

Extendeur fibre optique Micro HD/SD-SDI 1 canal avec retour de données RS485

Modèle n° F-Micro-SDI-TxRx

Prolonger les signaux vidéo numériques HD-SDI ou SD-SDI sur un câble à fibre optique monomode ou multimode

Les kits d'extension fibre optique Thor Fiber Micro SDI sont conçus pour augmenter la portée des signaux vidéo numériques SD-SDI ou HD-SDI sur fibre optique monomode ou multimode. Le signal SDI est généralement transmis par câble coaxial avec connecteurs BNC, mais la distance maximale est limitée à environ 100 mètres. Les extendeurs Thor SDI portent cette distance à plus de 130 kilomètres en utilisant des lasers pour transmettre les données sur fibre optique.
Le kit TX/RX F-M1SDI-TX/RX avec connecteur ST/PC prend en charge la fibre monomode jusqu'à 20 km (2 000 pieds) et la fibre multimode jusqu'à 200 mètres (2 000 pieds).

Boîtier convertisseur compact, robuste et portable (coaxial vers fibre optique). Extrêmement simple d'utilisation, il prend en charge les protocoles SMPTE 424M, 292M et 259M, ainsi que l'audio ASI et MADI. Sa large plage de fonctionnement, de 5 Mbit/s à 1,5 Gbit/s (modèle 3G-SDI 3 Gbit/s disponible*), est compatible avec la plupart des communications numériques série professionnelles. Fonctionnement sans erreur, même en cas de panne, et compatibilité totale avec les interfaces vidéo fibre optique professionnelles.

Les liaisons fibre SDI monocanal sont les plus petites unités Micro adaptées à une large gamme d'applications, similaires à celles utilisées avec les adaptateurs à fibre optique. Elles sont notamment utilisées pour le montage sur les caméras de diffusion afin de simplifier le câblage. Elles sont également fréquemment employées dans les systèmes de sécurité haut de gamme. La plateforme F-M1SDI est idéale pour les applications de sécurité où le canal de données série RS-485 permet de contrôler les fonctions de panoramique, d'inclinaison et de zoom directement sur la caméra. Ceci simplifie également le câblage.

Les émetteurs et récepteurs SDI à fibre optique Thor F-Micro-SDI utilisent des connecteurs fibre ST à verrouillage et des câbles vidéo BNC afin d'éviter tout débranchement accidentel après l'installation. Des adaptateurs sont disponibles sur demande pour la plupart des types de câbles à fibre optique si un autre type de connecteur est requis. Des options sont disponibles pour la fibre monomode et multimode, ainsi qu'une gamme de puissances d'émission.

• Nous pouvons implémenter n'importe quel connecteur de fibre optique comme ST, SC, FC ou LC, bien que notre unité standard dispose d'un connecteur de fibre optique ST/PC (UPC).

• Prend en charge le HD-SDI à débit maximal à 1,5 Gbit/s ou les signaux SDI ou DVB-ASI inférieurs.
• Modèle 3G SDI disponible** ce lien : F-M1SDI-3G-TX / RX
• Transporte les canaux audio intégrés ainsi que les données auxiliaires SDI
• Canal série RS-485 de retour pour la commande des équipements à l'extrémité Tx
• Les indicateurs d'alarme de liaison sur l'émetteur et le récepteur signalent un problème avec la fibre.
• Indicateurs d'état pour le débit de données et le verrouillage
• Petit boîtier portable robuste et autonome, idéal pour les installations mobiles.
• Les modèles de test pathologiques ne sont pris en charge que sur le modèle 3G SDI.

Le modèle de base F-Micro-SDI-TX/RX est équipé d'un connecteur ST/PC et prend en charge la fibre monomode jusqu'à 20 km ou la fibre multimode jusqu'à 610 mètres (2 000 pieds).
