F-EDFA-XX-YY

La série Thor Fiber Multi-Output F-EDFA-XX-YY est conçue pour les réseaux CATV, FTTH et HFC. Elle convient parfaitement à la transmission optique longue distance et à la distribution locale par fibre optique. Logée dans un châssis rackable standard de 19 pouces, chaque unité est disponible avec 4, 8, 16, 32 ou 64 ports de sortie et prend en charge différents niveaux de puissance de sortie pour répondre aux exigences des systèmes les plus variés.

La puissance de sortie est disponible de +14 dBm à +23 dBm, avec des configurations personnalisées disponibles sur demande.

Fonctionnant dans la gamme de longueurs d'onde de 1550 nm, cette série d'amplificateurs couvre l'intégralité de la fenêtre de gain de 1540 à 1560 nm. Elle offre une solution fiable et économique pour l'extension des réseaux vidéo à large bande.

Les amplificateurs EDFA multiports de Thor sont conçus pour la transmission haute performance des signaux analogiques RF CATV (NTSC/PAL) et numériques (QAM ou ATSC). Ils utilisent des lasers de pompage de haute qualité et des composants en fibre dopée à l'erbium de première qualité pour garantir un fonctionnement stable et durable. Les circuits APC, ACC et ATC intégrés contribuent à réguler la puissance de sortie et à protéger le système dans des conditions variables.

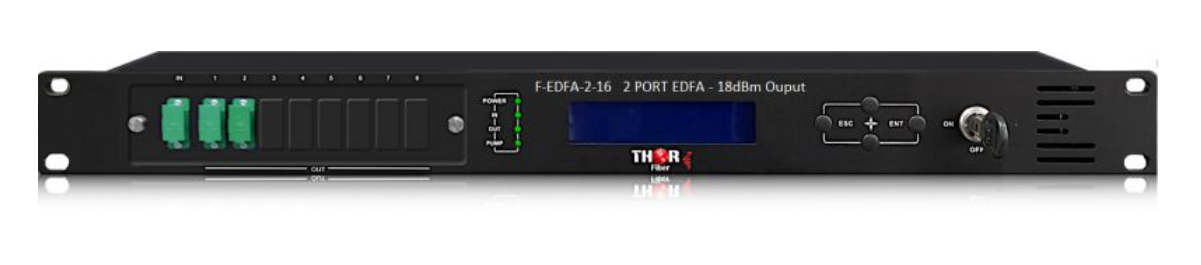

Chaque unité est dotée d'un écran LCD en façade pour l'affichage en temps réel de son état et la surveillance des alarmes. Pour une sécurité accrue, le laser s'éteint automatiquement en cas de coupure de courant, protégeant ainsi l'équipement et votre réseau.

Caractéristiques principales – Amplificateur optique EDFA à sorties multiples

• Conception haute densité et haute efficacité – Fournit jusqu'à +23 dBm de puissance de sortie optique par port

• Options de sortie flexibles – Disponible avec 2, 4, 8, 16, 32 ou 64 sorties optiques

• Châssis rackable standard 19 pouces – Compact et idéal pour les installations en tête de réseau ou en salle d'équipement.

• Gestion NMS via le Web – Interface graphique Web intégrée pour la surveillance, la configuration et les alarmes à distance

• Connecteurs SC/APC ou LC/APC – Connecteurs standard de l'industrie pour des connexions fiables et à faibles pertes

Format du modèle : F-EDFA-XX-YY

• XX = Nombre de sorties optiques (2, 4, 8, 16, 32 ou 64 sorties via connecteurs SC/APC ou LC/APC)

• YY = Puissance de sortie optique par port en dBm (+14, 16, 18, 20, 22 et +23 dBm chacun)

Ces EDFA sont conçus pour distribuer un signal d'entrée unique de 1550 nm sur plusieurs sorties de fibre avec des niveaux de puissance précis afin de compenser les pertes optiques dans les séparateurs et les liaisons de fibre.

Exemples :

• F-EDFA-8-16 – 8 sorties, chacune délivrant une puissance optique de +16 dBm

• F-EDFA-4-20 – 4 sorties, chacune délivrant une puissance optique de +20 dBm

• F-EDFA-8-18 – 8 sorties, chacune délivrant une puissance optique de +18 dBm

• F-EDFA-16-14 – 16 sorties, chacune avec +14 dBm pour la distribution de fibres de taille moyenne

• F-EDFA-32-20 – 32 sorties, chacune avec +20 dBm pour les grands systèmes CATV ou FTTH

• F-EDFA-64-12 – 64 sorties, chacune de +12 dBm, idéales pour les applications à courte portée ou à faibles pertes

Comment choisir le bon modèle d'EDFA

Pour assurer une distribution électrique correcte sur votre réseau, suivez cette méthode :

1. Déterminez le nombre de points de terminaison (récepteurs) que vous devez desservir.

2. Sélectionnez le nombre de sorties EDFA en fonction du nombre total de répartiteurs que vous déploierez.

3. Tenir compte des pertes optiques :

   • Perte d'insertion des séparateurs externes (par exemple, ~14 dB pour 1x16).

   • Perte de fibre (~0,25 dB/km × distance).

4. Choisissez un modèle EDFA avec une puissance de sortie par port suffisante pour compenser ces pertes.

Exemple : Distribution du signal RF CATV vers 512 points de terminaison

• Utilisation : EDFA à 32 sorties

• Chaque sortie est connectée à un répartiteur externe 1x16 → 32 × 16 = 512 récepteurs

• Perte optique :

  • Perte du répartiteur : ~14 dB

  • Perte de fibre (20 km) : ~5 dB

  • Perte totale : ~19 dB

• Sensibilité du récepteur : 0 dBm

• Puissance de sortie EDFA requise par port : ≥ +19 dBm

• Modèle recommandé : F-EDFA-32-20
  (32 sorties, chacune avec une puissance de sortie de +20 dBm)

Matrice des références de la série F-EDFA

Format du modèle : F-EDFA-XX-YY
XX = Nombre de sorties (2, 4, 8, 16, 32, 64)
YY = Puissance de sortie par port en dBm (14, 16, 18, 20, 22, 23)
