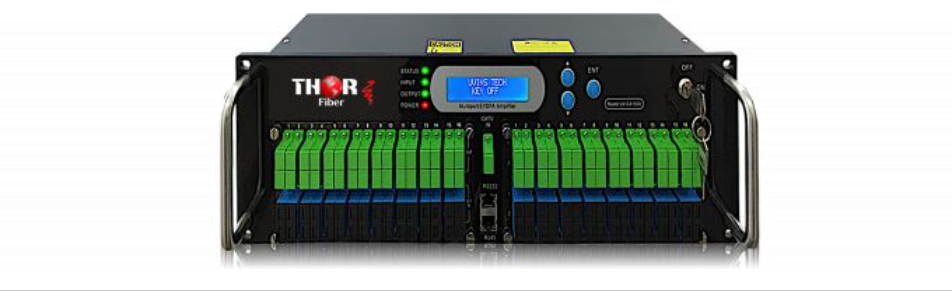

F-EDFA-CWDM
Description
Chaque port de sortie et chaque port optique de liaison montante externe de l'amplificateur optique intègrent un multiplexage CWDM performant,
permettant une connexion aisée au port PON de l'OLT. Chaque port optique de sortie 1550 nm (CATV) multiplexe
le flux de données 1310/1490 nm, réduisant ainsi le nombre de composants et améliorant les performances et
la fiabilité du système, ce qui engendre des économies sur le réseau. Ce type de dispositif est compatible avec toutes
les technologies FTTx PON. Il offre une solution flexible et économique pour l'intégration de trois réseaux et le déploiement de la fibre optique jusqu'au
domicile (FTTH).
Caractéristiques
- Adopte la technologie EYDFA
- Prise en charge du triple play et de la fibre optique jusqu'au domicile (FTTH) ;
- Prise en charge des entrées PON
- Puissance de sortie maximale jusqu'à 37 dBm et prise en charge de plusieurs sorties ;
- Prise en charge des entrées PON
- Prise en charge des sorties 1310 nm/1490 nm/1550 nm dans une seule fibre ;
- Adopte le laser de pompe d'origine JDSU, Oclaro et Fitel ;
- Prise en charge SNMP
Dessins
Spécification
|
Modèle |
-27 |
-28 |
-29 |
-30 |
-31 |
-32 |
-33 |
-34 |
-35 |
-36 |
|
Puissance de sortie (dBm) |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
|
Puissance de sortie (mW) |
500 |
630 |
800 |
100 0 |
125 0 |
160 0 |
200 0 |
250 0 |
320 0 |
400 0 |
|
Puissance d'entrée (dBm) |
-3 -10 |
|||||||||
|
Point de sortie |
4 8,16,32,64 |
|||||||||
|
Longueur d'onde (nm) |
1540-1560 |
|||||||||
|
Stabilité de la puissance de sortie (dB) |
<±0,2 |
|||||||||
|
C/N (dB) |
≥45 |
|||||||||
|
CSO (dB) |
≥63 |
|||||||||
|
CTB (dB) |
≥63 |
|||||||||
|
Sensibilité à l'oscillation de polarisation (dB) |
<0,2 |
|||||||||
|
Dispersion des oscillations de biais (PS) |
<0,5 |
|||||||||
|
Perte de retour optique (dB) |
≥45 |
|||||||||
|
Connecteur de fibre |
SC/APC |
|||||||||
|
Rapport de bruit (dB) |
<5,0 (entrée optique 0 dBm) |
|||||||||
|
connecteur |
RJ45 - Ethernet Web |
|||||||||
|
Perte de puissance (W) |
≤150 |
|||||||||
|
Tension de fonctionnement (V) |
110-220 V CA |
|||||||||
|
Température de fonctionnement (°C) |
-20 à 85 |
|||||||||
|
taille (mm) |
19"×15"×3,5" |
|||||||||
