F-FE-TR-SM
Description
Émetteur-récepteur de données vers fibre optique 10/100 Fast Ethernet
Fibre monomode ou multimode - Duplex SC/PC
PN : F-FE-TR

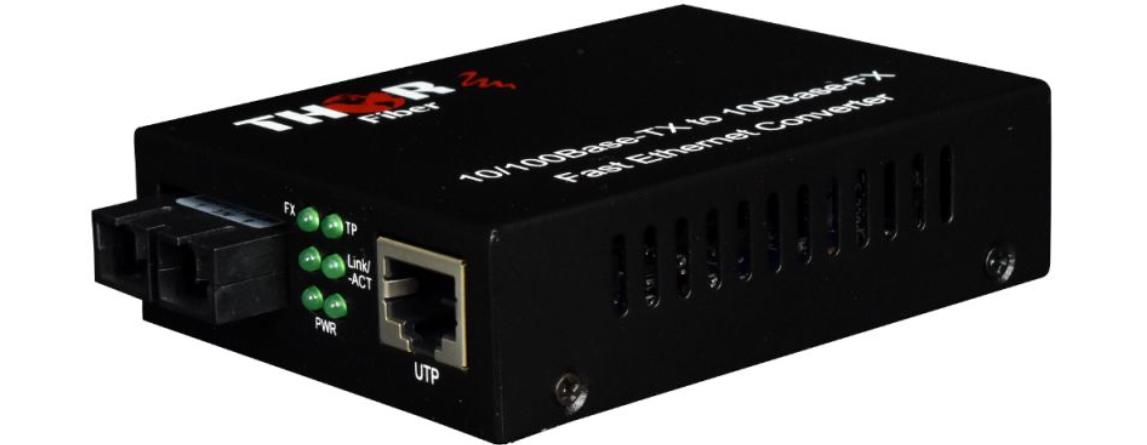

Le F-FE-TR est un convertisseur de média fibre optique vers Ethernet compact, logé dans un boîtier métallique. Il est équipé d'un connecteur fibre optique SC standard et d'un connecteur Ethernet STP-RJ45. Ce convertisseur de média cuivre est entièrement conforme aux normes Fast Ethernet IEEE 802.3 et 802.3u. Il dispose de voyants LED pour le diagnostic de l'alimentation, de l'activité, de la liaison et du mode duplex (Full/Half Duplex). Le F-FE-TR est un convertisseur monomode 10/100 pour une portée de 20 km (versions 40 ou 80 km disponibles) et un convertisseur multimode capable de communiquer jusqu'à 914 mètres (3 000 pieds). Ce boîtier compact nécessite deux fibres (une pour l'émission et une pour la réception), toutes deux utilisant des connecteurs SC/PC.
Le convertisseur de média Thor Fiber F-FE-TR est une solution économique et riche en fonctionnalités pour étendre un réseau Ethernet/Fast Ethernet existant. Ce convertisseur compact de Thor intègre des fonctions telles que le test de bouclage local et distant, la négociation automatique et la signalisation des défauts de liaison pour une fiabilité optimale. Il est également doté de sept commutateurs DIP permettant l'activation manuelle de ces fonctions avancées. Le F-FE-TR s'intègre ainsi rapidement à toute configuration réseau. Compatible avec une large gamme de câbles et connecteurs à fibre optique, le Thor Fiber F-FE-TR permet d'étendre les distances jusqu'à 80 km et offre une grande flexibilité pour la migration vers les réseaux 100Base-FX. Plusieurs convertisseurs peuvent être installés simultanément grâce au châssis rackable 19 pouces F-CHA à 12 emplacements.
Informations de commande
F-FE-TR-MM
- Mode multimode amélioré 10/100Base-TX vers 100Base-FX
- jusqu'à 3000 pieds - Convertisseur de média à double fibre (connecteur SC)
- Convertisseur de média (connecteur SC)
- F-FE-TR-SM- (20 km) : ou (40/80 km sur demande)
- Mode unique amélioré 10/100Base-TX vers 100Base-FX
- Convertisseur de média à fibre monomode double (connecteur SC)
Caractéristiques
- Tous les convertisseurs sont conformes aux normes Fast Ethernet IEEE 802.3 et 802.3u.
- Indication par LED : Alimentation, FDX, TP 100, TP Link/Act, Fibre 100, Fibre Link/AC
- Négociation automatique 10/100 Mbps
- Passage automatique pour le port TP
- Alarme de liaison d'assistance
- Prise en charge du mode de commutation et du mode convertisseur pur
- Commutateur double port 10/100 Mbps intégré
- Boîtier métallique
- Adaptateur secteur externe
- 200 Mb/s en mode duplex intégral
Sélection du modèle
|
Châssis 14 emplacements disponible PN : F-Chassis -14 |
 |
Accessoires et mises à niveau
Spécification
| Connecteur |
|
| IEEE | IEEE 802.3 10BaseT, 802.3u 100BaseTX/FX |
| Tableau des adresses MAC | 1 K |
| Taux 10M | 14 880 pps |
| Taux 1000M | 148 800 pps |
| Taux de transfert | 200 Mbit/s - Duplex intégral |
| longueur d'onde | 850 nm (MM uniquement), 1310 nm, 1550 nm ou CWDM (selon le modèle) |
| Fibre | 100BaseFX : 1 connecteur SC duplex |
| Distance typique | 3000 pieds pour la version multimode, 20 km pour la version monomode ; (option 40 ou 80 km en supplément) |
| Puissance d'émission minimale | -7 dBm pour la version 40 km |
| Puissance d'émission maximale | -0 dBm pour la version 80/120 km/h |
| Pouvoir | 5 V CC, 1,6 A |
| Ethernet | 10/100BaseT : 1 connecteur RJ45 |
| Sensibilité | -30,0 dBm pour la version 80/120 km/h, -25 dBm pour la version 40 km/h |
| Consommation d'énergie | 5 W |
| Température de fonctionnement | 0° ~ 50° C |
| Humidité | 5 % à 90 % sans condensation |
| Dimensions | 71 x 97 x 26 mm (2,80 x 3,82 x 1,02 pouces) |
| Poids | 0,6 kg |
| Approbations | FCC Classe A, CE |
| Budget de liaison | 11,0 dB |
| Méthode | Stockage et transfert |
| Température de stockage | -20°C à 60°C |
