F-EDFA-33-1X16

Systèmes personnalisés de fibre optique jusqu'au domicile

Les systèmes de fibre optique jusqu'au domicile (FTTH) doivent être adaptés à chaque application. Thor fabrique des systèmes RF sur fibre optique personnalisés, adaptés à tous les besoins, des petits immeubles collectifs aux villes entières. Dans un système FTTH, le signal RF fonctionne généralement sur la bande 1550 nm. La plupart des systèmes GPON utilisent les bandes 1310 et 1490 nm pour la communication Ethernet. La bande 1550 nm est réservée au signal RF car la transmission RF sur fibre optique est particulièrement sensible aux pertes. Le signal optique RF doit être beaucoup plus puissant que les signaux de données GPON correspondants. Les canaux optiques dans la bande 1550 nm peuvent être facilement amplifiés grâce à des amplificateurs de fibre EDFA. Les EDFA sont nécessaires pour toute application FTTx comportant plus de 32 points de terminaison. Compte tenu de la nature de ces systèmes, il est conseillé de contacter un représentant commercial afin de déterminer l'équipement le mieux adapté à vos besoins.

Thor conçoit et fournit des systèmes de tête de réseau FTTx complets, entièrement personnalisés. Contactez-nous dès aujourd'hui en précisant le nombre de points de terminaison et la longueur des liaisons fibre optique ; nous serons ravis de vous aider. Outre les solutions RF, Thor propose également des systèmes GPON et AE, selon les besoins. Chaque application étant unique, contactez-nous pour obtenir une proposition système complète.

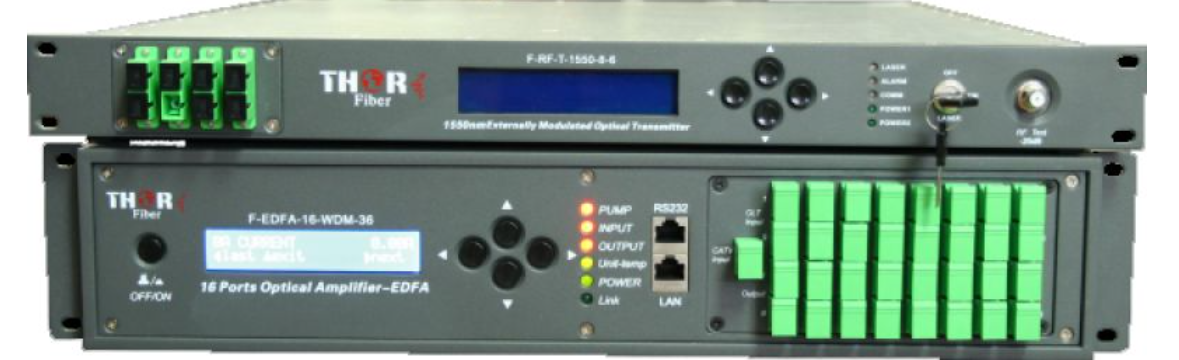

Le schéma d'application ci-dessous illustre un système CATV FTTH standard desservant 4 092 foyers avec un système GPON intégré. Ce système est évolutif : il est possible d'ajouter jusqu'à 500 points de terminaison simultanément en intégrant davantage d'EDFA. L'émetteur optique principal possède un EDFA interne fournissant 8 sorties optiques identiques à 1 550 nm. Chaque sortie a une puissance de 7 dBm, niveau idéal pour alimenter l'EDFA suivant. Les amplificateurs des bancs d'EDFA principaux sont chacun dotés d'un coupleur interne à 16 voies fournissant 16 sorties optiques. Chacune de ces sorties est connectée à un coupleur CWDM à trois voies pour l'intégration avec un système GPON. Chacun de ces 16 ports est associé à un port OLT pour le fonctionnement du système GPON. De là, chaque sortie est reliée à un coupleur à 32 voies pour la distribution finale. Les coupleurs permettent à chaque EDFA principal de desservir 512 foyers.

Un système similaire, utilisé pour la distribution de DirecTV sans réseau GPON, est présenté ci-dessous. La principale différence réside dans le fait que DirecTV requiert au minimum quatre lignes radiofréquences en bande L. Ces lignes, issues du LNB, sont acheminées vers un module SWM (Single Wire Multiswitch). Après le module SWM, une communication radiofréquence bidirectionnelle est établie entre celui-ci et le décodeur. Ainsi, pour les applications FTTH, la solution la plus logique consiste à acheminer les quatre lignes radiofréquences jusqu'au trottoir et à faire en sorte que chaque récepteur optique alimente plusieurs foyers.

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
