F-8SDI-3G-LOOP-TxRx
Description

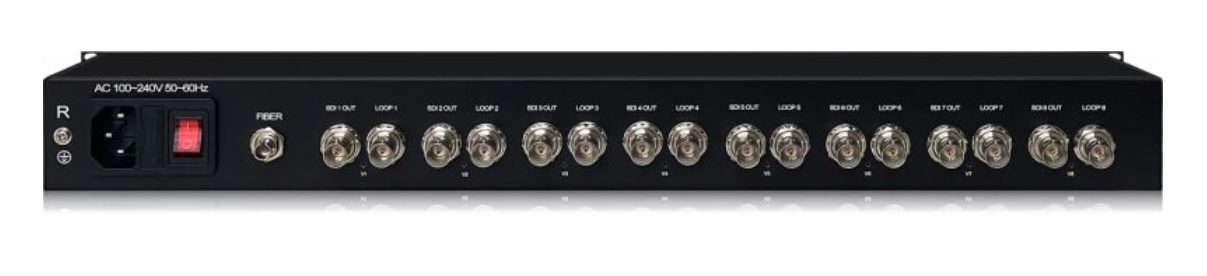

Le F-8SDI-3G-LOOP-TX/RX est un multiplexeur à fibre optique 3G SDI à 8 canaux avec sorties en boucle SDI sur l'émetteur optique (TX) et deux sorties sur le récepteur optique.
Il existe des appareils permettant de transmettre instantanément des signaux SDI non compressés jusqu'à 3G 1080p/60 Hz d'un point à un autre sur une seule fibre monomode jusqu'à 20 km. Avec une option supplémentaire très intéressante, l'émetteur à 8 entrées SDI dispose d'une sortie en boucle, et le récepteur optique possède deux sorties permettant d'utiliser une sortie et d'effectuer également une surveillance sur la seconde sortie dupliquée .
Il prend en charge les signaux de transport optique suivants :
- 8 canaux de signaux HD/SD 3G-SDI sur une fibre monomode.
- 4 canaux de signaux 4K/UHD à 30 images par seconde sur une seule fibre monomode.
- 2 canaux de signaux 4K/UHD à 60 images par seconde sur une seule fibre monomode.
Caractéristiques
- La technologie de multiplexage optique CWDM utilise un laser dédié pour chaque signal SDI, converti en une longueur d'onde optique différente.
- Conforme aux normes SMPTE ST 425-3, ST 425-5, 259M-2006, 292-2006 et 424M-2006
- Transmission des normes SMPTE 305M-2005, 310M-2004, 344M-2000,
- SDI avec ou sans audio et données intégrés
- Le signal est égalisé et resynchronisé avant la transmission par fibre optique.
- Le récepteur est doté de sorties SDI resynchronisées.
- Modèles pathologiques sur l'ensemble du budget de liaison
- Fibre monomode jusqu'à 20 km
- Prend en charge les entrées 3G/HD/SD-SDI avec ou sans audio et données intégrés
- Prend en charge les résolutions 4K/UHD jusqu'à 60 images par seconde
- Bilan de liaison optique de 21 dB à 2,97 Gbit/s pour la version haute puissance et longue portée
- Versions standard et haute puissance, émetteur longue portée disponibles
- Version rack 1U 19"
Dessins
Sélection du modèle
Spécification
| Soutien |
2 signaux 4K/UHD à 60 images par seconde 4 signaux 4K/UHD à 30 images par seconde 8 canaux SD/HD/3G SDI jusqu'à 1080p/60 Hz
| ||
|---|---|---|---|
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
Normes prises en charge |
SMPTE ST 425-3, ST 425-5, 259M, 292, 297-2006, 424M-2006, 305M, 310M, 344M, DVB-ASI | ||
|
Caractéristiques optiques Longueur d'onde |
Bande CWDM 1310 nm Autres longueurs d'onde disponibles sur demande |
||
| Câble à fibre optique | Mode unique | ||
| Débit de données optiques | Jusqu'à 3 Gbit/s | ||
| Source optique | Module laser DFB - CWDM | ||
| Budget optique | 15 dB - Standard 25 dB - Longue portée |
||
| Connecteurs de fibre optique | ST/PC | ||
| Caractéristiques électriques | |||
| Saisir | Tout signal numérique série jusqu'à 3,0 Gbit/s | ||
| Niveau d'entrée | 1,00 V crête à crête | ||
| Impédance d'E/S | 75 ohms | ||
| Connecteurs électriques | BNC - 75 Ohm | ||
| Mécanique/Environnemental | |||
| Dimensions (L x l x H) | 480 mm x 225 mm x 88 mm / 19 pouces x 8,86 pouces x 3,46 pouces | ||
| Poids | 8-15 lb - Selon la configuration | ||
| Plage de température | Température de fonctionnement : -10 °C à +55 °C Température de stockage : -30 °C à +70 °C |
||
| Plage d'humidité | 0 à 95 %, sans condensation | ||
| Pouvoir | Alimentation à commutation automatique 100-240 V CA, puissance de 10 à 30 W selon la configuration |
||
Questions et réponses
Question:
Pouvez-vous simplement confirmer que le F-8SDI-3G-TXRX-RM transmettra les signaux 1080p SDR et HDR ?
Cet appareil utilise la conversion directe des longueurs d'onde électriques 3G SDI vers les longueurs d'onde optiques CWDM, chaque signal étant multiplexé sur sa propre longueur d'onde lumineuse désignée.
Il prend en charge tous les formats vidéo, y compris HDR et SDR, car le 3G SDI gère les deux formats, et nous ne faisons que transmettre le signal.
Donc, pour faire court, la réponse est OUI — nous les avons en stock et pouvons expédier aujourd'hui si nécessaire.
SDR (Standard Dynamic Range) et HDR (High Dynamic Range) sont des normes ou des formats vidéo qui définissent la manière dont la luminosité, le contraste et la couleur sont gérés dans les signaux vidéo.
Comment nommer correctement SDR et HDR :
- SDR (Standard Dynamic Range) :
désigne la méthode traditionnelle de représentation vidéo, où la gamme de luminance et de couleur est limitée par rapport au HDR.- Ce n'est pas un protocole , mais plutôt une norme d'affichage .
- HDR (High Dynamic Range) :
désigne une méthode d'affichage vidéo avec une gamme de luminosité et une gamme de couleurs beaucoup plus étendues que la SDR.- Ce n'est pas un protocole , mais un ensemble de normes ou de formats .
- Les formats HDR courants incluent :
- HDR10 : Le format HDR ouvert le plus répandu.
- Dolby Vision : un format propriétaire développé par Dolby, offrant des métadonnées dynamiques pour le réglage de la luminosité scène par scène.
- HLG (Hybrid Log-Gamma) : Un format conçu pour la rétrocompatibilité avec les écrans SDR, souvent utilisé en diffusion.
- HDR10+ : Une amélioration par rapport à HDR10 qui inclut des métadonnées dynamiques comme Dolby Vision, mais qui est ouverte et libre de droits.
-
SDR (Plage dynamique standard) :
Le terme SDR désigne un contenu vidéo présentant une luminosité et une gamme de couleurs standard.
- Plage de luminosité : Limitée à environ 100 nits (une mesure de la luminance).
- Gamme de couleurs : Utilise des espaces colorimétriques standard, tels que Rec. 709, ce qui est suffisant pour la plupart des écrans traditionnels.
- Applications : La technologie SDR convient à la plupart des diffusions télévisées existantes, à la diffusion vidéo en ligne et aux environnements de production traditionnels.
HDR (High Dynamic Range) :
Le HDR est un format vidéo avancé qui offre une gamme de luminosité, de contraste et de couleurs plus étendue que le SDR.
- Plage de luminosité : Peut atteindre 1 000 nits ou plus, permettant des hautes lumières beaucoup plus éclatantes.
- Gamme de couleurs : Prend en charge des gammes de couleurs plus étendues, telles que Rec. 2020, pour une reproduction des couleurs plus vive et plus précise.
- Avantages:
- Contraste amélioré : Plus de détails dans les ombres et les hautes lumières.
- Des couleurs plus réalistes : Permet aux spectateurs de voir des images plus proches de ce que l'œil humain perçoit dans la réalité.
- Normes HDR : Il existe plusieurs normes HDR, telles que HDR10, HLG (Hybrid Log-Gamma) et Dolby Vision.
Pourquoi utiliser le SDI pour le 1080p SDR et HDR ?
- Le SDI peut transporter des signaux haute définition non compressés , ce qui le rend idéal pour maintenir une qualité vidéo optimale pendant la production.
- Pour le HDR, le SDI est préféré car il peut gérer le débit de données accru requis pour une plage dynamique et une gamme de couleurs plus étendues.
- Les connexions SDI prennent également en charge l'audio intégré , ce qui signifie que l'audio peut être transmis en même temps que la vidéo dans le même câble.
Principales différences entre SDR et HDR
Aspect SDR HDR Luminosité Jusqu'à 100 nits Jusqu'à 1 000 nits ou plus Gamme de couleurs Rec. 709 Recommandation 2020 ou DCI-P3 Contraste Standard Amélioré (meilleurs détails dans les ombres et les hautes lumières) Impact visuel Convient à la plupart des écrans Des images plus immersives et réalistes
