F-8SDI-3G-TxRx-RM

Transport de 8 canaux 3G-SDI sur fibre optique F-8SDI-3G-TXRX-RM

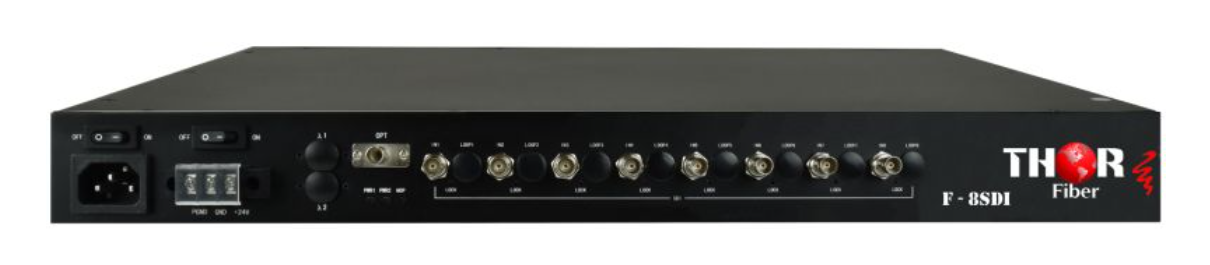

Le système Thor Fiber 3G-CWDM non compressé (référence F-8SDI-3G-TxRx-RM) est fourni en kit (émetteur et récepteur) et constitue une configuration standard pour les signaux numériques série jusqu'à 3G-SDI fonctionnant à 3 Gbit/s. Ce système peut être commandé avec n'importe quel ensemble optique CWDM standard ; des composants passifs internes sont disponibles sur demande. Il s'agit d'un système 8 canaux basé sur une plateforme standard de 40 km. Aucune configuration ni gestion n'est requise : le système s'adapte automatiquement à tout type de signal d'entrée, quel que soit le débit binaire ou le protocole. Des indicateurs LED clairs pour la détection du signal d'entrée et la liaison optique sont présents sur tous les canaux. Ces unités sont équipées de connecteurs fibre ST/PC et se présentent dans un format rack 1U 19" pour une installation propre. Leur conception simple et intuitive (plug and play) permet une mise en service rapide et facile. Fabriquées avec des composants robustes de qualité professionnelle, elles sont conçues pour un fonctionnement fiable pendant de nombreuses années. La garantie Thor Fiber de 2 ans et l'assistance technique gratuite vous assurent une tranquillité d'esprit totale.

La référence F-xSDI-Tx/Rx de Thor désigne un émetteur ou un récepteur à fibre optique permettant le transport de signaux numériques sérialisés jusqu'à 3 Gbit/s. La configuration des canaux, jusqu'à 16 par fibre, peut être définie par la valeur « x ». Les unités peuvent être configurées pour transporter un nombre quelconque de canaux SDI dans les deux sens, jusqu'à un total de 16 par fibre. Pour des densités encore plus élevées, des systèmes DWDM sont disponibles sur demande. Thor utilise des lasers DFB haute qualité pour une fiabilité et une portée maximales, les modèles standard fonctionnant jusqu'à 50 km avec de la fibre monomode. Les systèmes F-SDI transportent tout signal numérique de 1 Mbit/s à 3 Gbit/s, indépendamment du protocole ou de la norme. Ces systèmes peuvent être utilisés pour des signaux allant de la 3G-SDI (SMPTE 424M) au DVB-ASI multidébit, jusqu'à la transmission de programmes uniques à faible débit. Les unités F-SDI intègrent des modules CWDM internes standard pour une compatibilité avec les systèmes similaires d'autres fabricants, tels que les systèmes Python™. Cette standardisation permet d'utiliser les équipements Thor F-SDI avec d'autres émetteurs et récepteurs disponibles sur le marché, y compris ceux de la série Python™. Toutes les sorties sont automatiquement resynchronisées pour éliminer les problèmes de gigue et permettre l'utilisation de longs câbles depuis le récepteur. Les applications vont de la diffusion en direct et du reportage électronique aux applications gouvernementales et de recherche scientifique. Contactez un représentant commercial Thor dès aujourd'hui pour plus d'informations sur la conception de systèmes et la compatibilité des équipements.

• Compatible avec tout signal numérique série jusqu'à 3 Gbit/s
• Disponible avec optique interne pour une utilisation avec une seule fibre optique
• Canaux standardisés pour les deux bandes CWDM pour une compatibilité avec les systèmes Python™
• Transmission de l'audio SDI intégré et de toutes les données auxiliaires
• Égalisation et resynchronisation d'entrée pour la vidéo SDI sur les sorties tamponnées
• Disponible dans toute configuration personnalisée pour le transport bidirectionnel jusqu'à 16 canaux
• Voyants LED d'état en temps réel pour le dépannage et la surveillance
• Systèmes DWDM disponibles sur demande pour les systèmes haute densité

Kit émetteur-récepteur F-8SDI-3G-TX/RX-RM 8x SD, HD, 3G SDI sur fibre unique, supportant une portée de 20 km

Kit émetteur-récepteur F-8SDI-3G-TX/RX-RM-40 8x SD, HD, 3G SDI sur fibre unique, portée jusqu'à 40 km

Kit émetteur-récepteur F-8SDI-3G-TX/RX-RM-80 8x SD, HD, 3G SDI sur fibre unique, portée jusqu'à 80 km

Kit émetteur-récepteur F-8SDI-3G-TX/RX-RM-120 8x SD, HD, 3G SDI sur fibre unique, portée de 120 km

Autres configurations disponibles :

7 ports 3G SDI unidirectionnels et 1 port 3G SDI bidirectionnel - F-SDI-3G-7TX1RX-RM + F-SDI-3G-1TX7RX-RM

6 sorties 3G SDI dans un sens et 2 sorties 3G SDI dans l'autre sens - F-SDI-3G-6TX2RX-RM + F-SDI-3G-2TX6RX-RM

5 ports 3G SDI dans un sens et 3 ports 3G SDI dans l'autre sens - F-SDI-3G-5TX3RX-RM + F-SDI-3G-3TX5RX-RM

4x 3G SDI unidirectionnel - 4x 3G SDI bidirectionnel - F-4SDI-B-3G-Tx/Rx-RM
