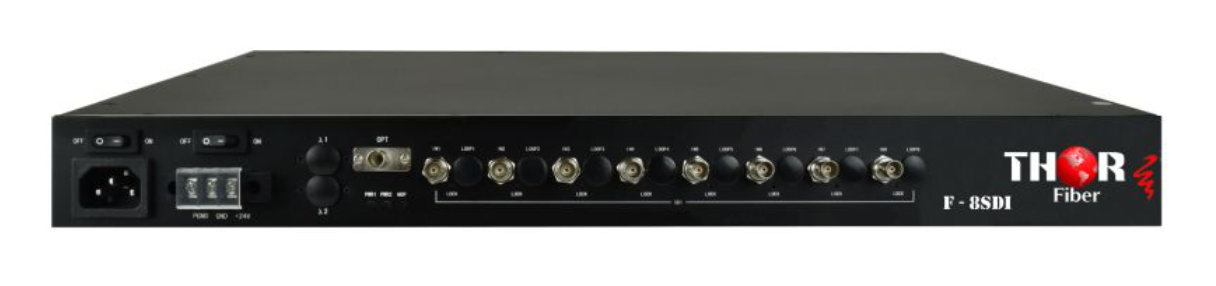

F-8SDI-3G-CWDM-TX/RX
Convertisseur fibre optique 4 x (4K/UHD) à 9 m/s ou 2 x 4K à 60 ips
Description
Description
Convertisseur 4K SDI sur fibre optique
2 signaux 4K/UHD à 60 images/seconde sur fibre optique
4 signaux 4K/UHD à 30 images/seconde sur 1 fibre
8 signaux HD/SD 3G SDI sur la fibre optique, avec ou sans audio et données intégrés.
Caractéristiques
- La technologie de multiplexage optique CWDM utilise un laser dédié pour chaque signal SDI, converti en une longueur d'onde optique différente.
- Conforme aux normes SMPTE ST 425-3, ST 425-5, 259M-2006, 292-2006 et 424M-2006
- Prend en charge la transmission des normes SMPTE 305M-2005, 310M-2004, 344M-2000,
- Le signal est égalisé et resynchronisé avant la transmission par fibre optique.
- Le récepteur dispose de quatre sorties SDI resynchronisées.
- Prend en charge les schémas pathologiques sur l'ensemble du bilan de liaison et de la plage de températures de fonctionnement
- Compatible avec les fibres monomodes et multimodes (62,5 µm et 50 µm).
- Prend en charge les entrées 3G/HD/SD-SDI avec ou sans audio et données intégrés
- Prend en charge les résolutions 4K/UHD jusqu'à 60 images par seconde
- Bilan de liaison optique de 21 dB à 2,97 Gbit/s pour la version haute puissance et longue portée
- Versions standard et haute puissance, émetteur longue portée disponibles
- Disponible en versions compacte et rackable 19 pouces
Dessins
Vidéo
Vidéo 4K sur fibre optique
Liens ci-dessous : https://thorbroadcast.com/product/4-x-4k-uhd-at-30-fts-or-2-x-4k-8230.html https://thorbroadcast.com/product/4k-uhd-at-30-and-60-fps-over-one-fiber.html
Spécification
| Prise en charge de 2 ou 4 écrans 4K/UHD |
2 signaux 4K/UHD à 60 images par seconde 4 signaux 4K/UHD à 30 images par seconde
| ||
|---|---|---|---|
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
Normes prises en charge |
SMPTE ST 425-3, ST 425-5, 259M, 292, 297-2006, 424M-2006, 305M, 310M, 344M, DVB-ASI | ||
|
Caractéristiques optiques Longueur d'onde |
Bande CWDM 1310 nm Autres longueurs d'onde disponibles sur demande |
||
| Câble à fibre optique | Mode unique | ||
| Débit de données optiques | Jusqu'à 4,25 Gbit/s (selon le modèle) | ||
| Source optique | Module laser DFB - CWDM | ||
| Budget optique | 25 dB - Standard 35 dB - Longue portée |
||
| Connecteurs de fibre optique | SC/APC - ST standard, ST/APC - Sur demande |
||
| Caractéristiques électriques | |||
| Saisir | Tout signal numérique série jusqu'à 3,0 Gbit/s | ||
| Niveau d'entrée | 1,00 V crête à crête | ||
| Impédance d'E/S | 75 ohms | ||
| Connecteurs électriques | BNC - 75 Ohm | ||
| Mécanique/Environnemental | |||
| Dimensions (L x l x H) | 480 mm x 225 mm x 88 mm | ||
| Poids | 8-15 lb - Selon la configuration | ||
| Plage de température | Température de fonctionnement : -10 °C à +55 °C Température de stockage : -30 °C à +70 °C |
||
| Plage d'humidité | 0 à 95 %, sans condensation | ||
| Pouvoir | Alimentation à commutation automatique 100-240 V CA, puissance de 10 à 30 W selon la configuration |
||
