F-16SDI-3G-TxRx

Le système émetteur-récepteur à fibre optique Thor Fiber F-16SDI-3G-TX/RX 16 canaux CWDM (multiplexage par répartition en longueur d'onde grossière) 3G SDI est une solution performante pour la transmission de signaux vidéo longue distance. Ce système permet la transmission simultanée de 16 canaux distincts de signaux vidéo sur un seul câble à fibre optique.

Description:

• Capacité 16 canaux : Ce système est équipé pour gérer jusqu'à 16 canaux vidéo individuels, ce qui le rend idéal pour les applications nécessitant la transmission de plusieurs sources ou flux vidéo.

• Technologie CWDM : La technologie de multiplexage par répartition en longueur d'onde grossière (CWDM) est utilisée pour combiner et transmettre efficacement ces canaux sur une seule fibre optique. Chaque canal se voit attribuer une longueur d'onde spécifique, permettant la transmission simultanée de plusieurs signaux.

• Compatibilité 3G SDI : Il prend en charge le 3G SDI jusqu'à 1080p/60, une norme vidéo numérique de haute qualité couramment utilisée dans la diffusion professionnelle et la production vidéo.

• Transmission par fibre optique : L'utilisation de la fibre optique garantit une bande passante et une fiabilité élevées, la rendant adaptée à la transmission longue distance sans dégradation du signal.

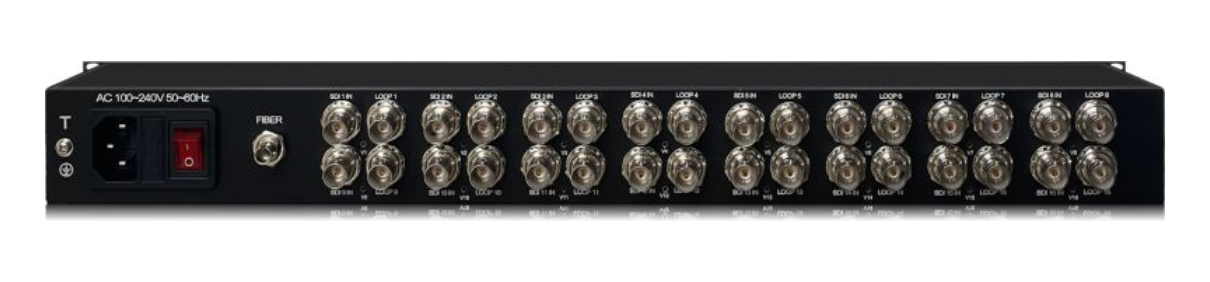

• Émetteur et récepteur : Le système comprend à la fois un émetteur montable en rack 19" et un récepteur, assurant une solution complète pour l'envoi et la réception de signaux vidéo.

Avantages:

• Transmission longue distance : L'utilisation de la fibre optique permet la transmission de signaux vidéo sur des distances importantes, ce qui la rend adaptée aux applications où les câbles BNC en cuivre traditionnels seraient impraticables.

• Qualité du signal : La fibre optique préserve la qualité des signaux vidéo sur de longues distances, garantissant ainsi une transmission vidéo de haute qualité et sans interférences.

• Réduction de l'espace et du câblage : Grâce à sa capacité à transmettre 16 canaux sur une seule fibre, ce système élimine le besoin de plusieurs câbles BNC en cuivre, réduisant ainsi l'encombrement et économisant de l'espace dans un environnement de diffusion ou de production.

• Facilité d'installation : Le système simplifie le processus d'installation grâce à l'utilisation de câbles à fibres optiques avec connecteurs ST/PC standard, plus fins et plus flexibles que les câbles en cuivre, ce qui facilite leur gestion et leur acheminement.

• Polyvalence : Ce système est polyvalent et peut être utilisé dans diverses applications, notamment les événements en direct, les studios de télévision et la diffusion à distance, où une transmission vidéo fiable et de haute qualité est essentielle.

En résumé, le système émetteur-récepteur à fibre optique CWDM 3G SDI à 16 canaux offre une solution robuste pour la transmission de signaux vidéo de haute qualité sur de longues distances, tout en éliminant le besoin de câbles BNC en cuivre encombrants, ce qui en fait un atout précieux dans les environnements de diffusion et de production vidéo professionnels.

• 16. Technologie de multiplexage optique CWDM.
• Chaque signal SDI possède son propre laser et est converti en une longueur d'onde optique différente.

• L'émetteur dispose d'une sortie Loop Out pour faciliter la surveillance du signal ou la retransmission du signal SDI.

• Le récepteur dispose également d'une sortie en boucle, ce qui signifie que chaque entrée SDI côté TX possède une double sortie côté RX, permettant une surveillance supplémentaire ou une retransmission côté RX.

• Conforme aux normes SMPTE ST 425-3, ST 425-5, 259M-2006, 292-2006, 424M-2006.
• Prend en charge la transmission des normes SMPTE 305M-2005, 310M-2004, 344M-2000 et DVB-ASI.
• Jusqu'à 16 sorties 3G SDI, 480i, 720p, 1080i et 1080p/60 Hz
• Prend en charge jusqu'à 4 flux 4K/UHD à 60 Hz (en utilisant 4 lignes 3G SDI) et jusqu'à 8 flux 4K/UHD à 30 Hz (en utilisant 2 lignes 3G SDI).
• Connecteur fibre optique standard ST/PC.
• Le signal est égalisé et resynchronisé avant sa transmission par fibre optique.
• Le récepteur dispose de quatre sorties SDI resynchronisées.
• Inclut les schémas pathologiques sur l'ensemble du bilan de liaison et de la plage de températures de fonctionnement.
• Fibre monomode.
• Entrées 3G/HD/SD-SDI avec ou sans audio et données intégrés.
• 16 canaux audio intégrés par signal SDI.
• Résolutions 4K/UHD jusqu'à 60 images par seconde.
• Bilan de liaison optique de 10 ou 21 dB à 2,97 Gbit/s pour les versions haute puissance et longue portée.
• Des versions standard et haute puissance, avec émetteur longue portée, sont disponibles jusqu'à 40, 80 et 120 km.
• Version rackable 1U 19 pouces
• Alimentation universelle interne - 110 V CA à 240 V CA.
