F-16TEL
Description

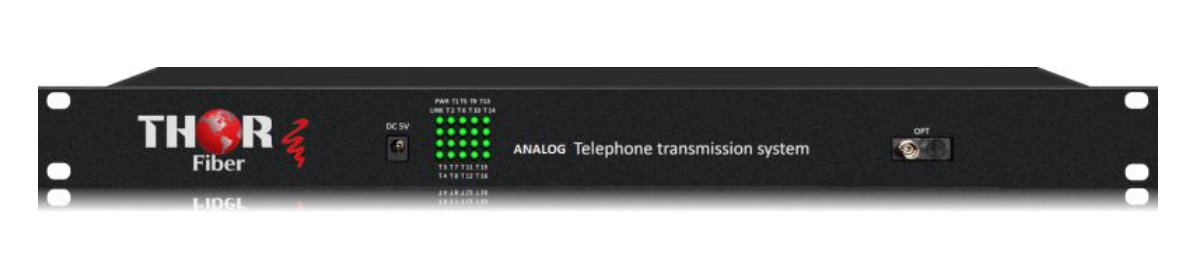

Convertisseur de média téléphonique F-16TEL RJ11 vers fibre optique
Le F-16TEL permet de transporter 16 lignes téléphoniques sur fibre optique. Les applications d'extension de ligne téléphonique sur fibre offrent une connexion sécurisée et inviolable. Le port téléphonique RTC à deux fils peut être configuré en FXO (liaison PBX) ou en FXS (téléphone/télécopieur/modem commuté) par un simple réglage de commutateur DIP. Avec deux de ces appareils, 16 lignes téléphoniques indépendantes peuvent être étendues sur une liaison fibre optique. Le F-16TEL prend en charge toutes les fonctionnalités, notamment l'identification de l'appelant. Le convertisseur peut être utilisé en mode service, permettant la connexion de 16 postes téléphoniques. Le F-16TEL est une solution simple et fiable pour les opérateurs de données et les fournisseurs de services de téléphonie sur fibre optique.
Caractéristiques
• Étendez la transmission vocale téléphonique jusqu'à 20/40/80 km sur fibre optique (selon le modèle)
• Le modèle de base fonctionne jusqu'à 20 km sur fibre monomode ou jusqu'à 914 mètres sur fibre multimode
• Prend en charge la transmission vocale téléphonique
• Prend en charge l'affichage du numéro de l'appelant
• L'émetteur Tx se connecte à un terminal FXS (téléphone/télécopieur/modem commuté).
• Le RX (récepteur) se connecte au FXO - (ligne PBX)
Dessins
Sélection du modèle
| F-16TEL (Kit TX+RX F-16TEL-TxRx) |
Émetteur téléphonique FXO/FXS monomode à fibre optique 16 canaux pour une portée jusqu'à 20 km (monomode) ou jusqu'à 3000 pieds (fibre multimode) • L'émetteur Tx se connecte à un terminal FXS (téléphone/télécopieur/modem commuté). • Le RX (récepteur) se connecte au FXO - (ligne PBX) |
|
Émetteur téléphonique FXO/FXS monomode à fibre optique 16 canaux pour une portée jusqu'à 40 km (monomode) ou jusqu'à 3000 pieds (fibre multimode) |
|
Émetteur téléphonique FXO/FXS monomode à fibre optique 16 canaux pour une portée jusqu'à 80 km (monomode) ou jusqu'à 3000 pieds (fibre multimode) |
|
Émetteur téléphonique FXO/FXS monomode à fibre optique 16 canaux pour une portée jusqu'à 120 km (monomode) ou jusqu'à 3000 pieds (fibre multimode) |
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
| Interface optique : | |||
|
ST/PC | ||
|
SM 20/40/80120km MM jusqu'à 3000 pieds | ||
|
MM 1310 nm, SM 1310, 1550 nm, WDM 1310Tx/1550Rx, 1550Tx/1310Rx | ||
| Interface électrique | |||
|
RJ-11 | ||
|
Impédance : 600 ohms, Codage : 16 bits linéaire, Courant de boucle : 10 à 100 mA, Fréquence de résonance : 20 à 50 Hz (acceptable), Atténuation d'insertion : 0,0 ± 1,0 dB à 1000 Hz |
||
|
Impédance : 600 ohms, Codage : 16 bits linéaire, Cadran : DTMF et cadran Paul, Alimentation : 48 V CC ± 4 |
||
|
Onde sinusoïdale | ||
|
20/25/30/50 Hz sélectionnable | ||
|
FXS à FXS : Marche / 1 s, Arrêt / 2 s | ||
|
Reproduit la cadence détectée par FXO. Perte d'insertion : 0,0 ± 1,0 dB à 1 000 Hz. REN : 4,0B (Nombre d'équivalence de l'anneau) |
||
|
Puissance, FX Link, Phone Act, Test | ||
|
CA 100-240 V 50/60 Hz) | ||
|
5 W | ||
|
480 mm x 225 mm x 44 mm | ||
|
0~50°C (Fonctionnement) 0~70°C (Stockage) |
||
|
CE, FCC, LVD, RoHS | ||
|
125 000 h (25 °C) | ||
