F-16HD-TVI-TxRx
Description

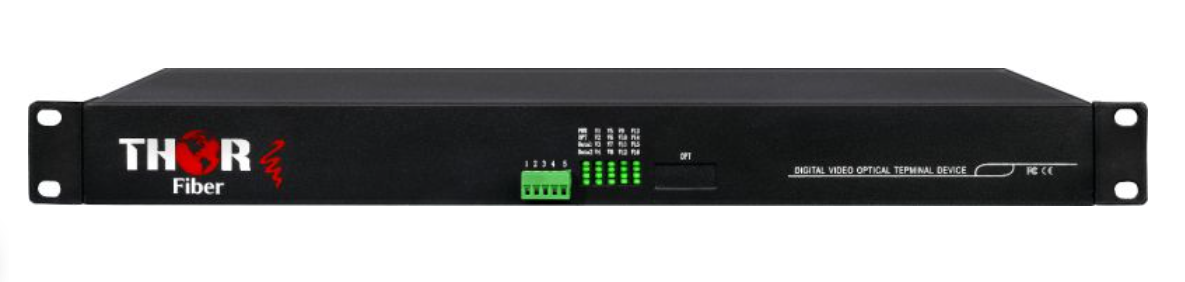

H-16HD-TV-TX/RX - Ensemble émetteur-récepteur vidéo HD-TVI/HD-CVI 16 canaux jusqu'à 1080p sur fibre optique
Bien que de nombreux déploiements vidéo actuels utilisent des systèmes de transmission numérique de dernière génération, les systèmes analogiques traditionnels restent pertinents et moins coûteux que leurs homologues modernes. Thor Fiber propose désormais une gamme complète de systèmes vidéo sur fibre optique (VTF) économiques et de qualité professionnelle, conditionnés en kits faciles à utiliser. Ces unités automatisées « plug and play » ne nécessitent aucun réglage électronique ou optique. Des indicateurs LED permettent de contrôler instantanément l'état du système. Disponibles pour une installation autonome ou en rack, ces appareils s'adaptent à différents environnements de travail. Compatibles avec les normes AHD-H, AHD-M, AHD-L / HD-TVI 720p et 1080p / HD-CVI 720p et 1080p. Le module optique et le circuit central sont des composants de qualité professionnelle offrant une stabilité inégalée, et toutes les interfaces optiques et électriques respectent, voire dépassent, les normes internationales.
Caractéristiques
-
Chaîne vidéo : 16 canaux unidirectionnelle
-
Formats de données : RS485 inversé 1 canal (RS422 ou RS232 en option)
-
Distance de transmission : 20 km sur fibre monomode (2000 pieds de fibre multimode)
-
Type de fibre : monomode simplex
-
TECHNOLOGIE : Non compressée SPÉCIFICATIONS VIDÉO : 1080p
-
Compatible avec la résolution HDTV maximale 1080p
-
Technologie d'encodage vidéo numérique 10 bits et de transmission non compressée
-
Qualité commerciale supérieure
-
L'état du système, l'alimentation et d'autres paramètres sont surveillés par des voyants LED.
-
Format compact
-
Excellent rapport qualité-prix
-
Technologie de montage en surface SMT
-
Autonome ou montable en rack
-
Consommation d'énergie réduite
-
Simplicité et facilité d'utilisation immédiates
Dessins
Sélection du modèle
H-16HD-TV-TX/RX - Émetteur et récepteur 16 canaux individuels HD-TVI / HD-CVI / ADA jusqu'à 1080p vidéo sur fibre optique, portée jusqu'à 20 km (fibre monomode) ou 610 m (2000 pieds) (fibre multimode).
F-16HD-1D-TVI-TxRx - Émetteur-récepteur vidéo 16 canaux HD-TVI / HD-CVI / ADA jusqu'à 1080p sur fibre optique avec transmission de données RS485 inversée.
Spécification
| Fonctionnalité |
Description |
|
| Optique | Type de fibre | Fibre monomode |
|
Connecteur de fibre
|
ST/PC | |
| Distance | 20 km (0 km à 80 km) en option | |
| Longueur d'onde | Émetteur | |
| T1310 nm, R1550 nm. | ||
| Récepteur | ||
| T1550nm,R1310nm. | ||
| HDTVI (Transmission) | Niveau d'entrée | >500 mVc-c |
| Desc | 1080p:75-=5 | |
|
câble coaxial, 300 m |
||
|
720p : câble coaxial 75-5, 500 m |
||
| Impédance d'entrée/sortie | 75 Ω | |
| Interface physique | 16x BNC | |
|
HDTVI (Réception) |
Niveau de sortie |
1Vp-p |
| Impédance d'entrée/sortie |
75Ω |
|
| Interface physique |
16x BNC |
|
| Données | Supports de transmission |
câble coaxial |
| Débit en bauds |
1200~9600 bits/s |
|
| Mode de fonctionnement |
Semi-duplex ; Duplex intégral ; RS-232 |
|
|
Indicateurs |
LOS, PWR, VIDÉO |
|
| Temps moyen entre les pannes (MTBF) | >100 000 heures | |
| Général | EPS | 5 V CC |
| Consommation d'énergie |
≤ 5 W |
|
|
HD-TVI vs HD-SDI
|
||
| HD - TVI | HD - SDI | |
| Résolution vidéo | 1080/720 (Bon) |
1080/720 (Excellent) |
| Délai de transmission | Non | Non |
| Distance de transmission() | 500 m | 150 m |
| Commande RS-485 via coaxial | Oui | Oui, mais il faut du matériel supplémentaire. |
| Exigences de qualité des câbles coaxiaux | Haut | Faible |
| Fiabilité de la transmission | Haut | Faible |
|
|
HD-TVI vs IPC
|
|
| HD - TVI |
IPC |
|
|
Résolution vidéo |
1080/720p |
Illimité |
|
Signal de perte |
Oui |
Non |
|
Délai de transmission |
Non |
Oui |
|
Exigences en matière de bande passante |
Faible |
Haut |
|
Distance de transmission (sans suralimentation) |
0 m |
100 m |
|
Câblage et installation |
Un peu plus complexe |
simple |
|
Coût unitaire |
Faible |
Haut |
|
|
HD-TVI vs HD-CVI
|
|
| HD - TVI |
HD-CVI |
|
|
Sortie analogique |
Oui |
Oui |
|
Distance du câble coaxial (3C/5C) |
300 m/500 m (1000/1500 pieds) |
Identique à la TVI HD |
|
Distance du câble torsadé |
200 m (700 pi) |
100 m (350 pi) |
|
Spécification 720p prise en charge (FPS) |
25/30/50/60/ |
Identique à la TVI HD |
|
Prise en charge de la spécification 1080p |
25/30 |
Identique à la TVI HD |
|
Un enregistreur numérique peut mélanger simultanément les signaux 720p et 1080p. |
Oui |
Non |
|
Solution de chipset |
Fournisseur de puces tiers professionnel américain |
Dahua |
|
|
Caméra HD-TVI vs caméra IP
|
|
| HD - TVI |
IPC |
|
|
Résolution vidéo |
1080/720p |
Illimité |
|
Signal de perte |
Oui |
Non |
|
Délai de transmission |
Non |
Oui |
