TX-H2X-ADZ
Carte H2XC : entrée HDMI, sortie HDMI
Description

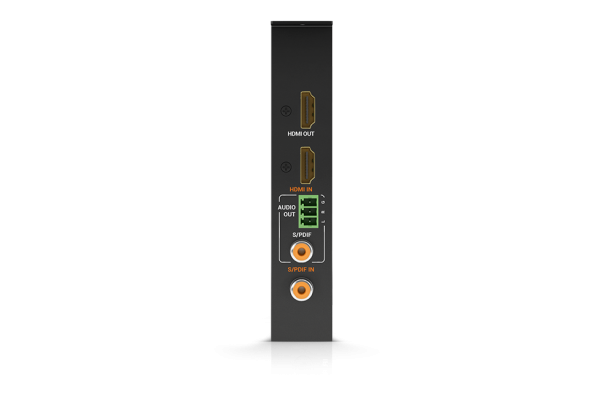

Carte H2XC : entrée HDMI, sortie HDMI
Offrant à la fois une entrée et une sortie HDMI, la carte ADZ fournit une liaison de 18 Gbit/s directement vers le fond de panier matriciel. Prenant en charge à la fois le contenu 2160p 4:4:4 8 bits et HDR et les formats audio multicanaux jusqu'à Dolby Atmos™, il offre la possibilité d'utiliser la connectivité HDMI native sans avoir besoin d'un port de transmission (réduisant les coûts) et maintient une Sortie DSP. C'est le partenaire idéal de la gamme de câbles HDMI hybrides à fibre optique de WyreStorm.
Caractéristiques supplémentaires
AUDIO VIDEO
Contributions
1x entrée HDMI : 19 broches de type A
1x entrée S/PDIF : numérique coaxiale S/PDIF
Les sorties
1x sortie HDMI : 19 broches type A
1x sortie audio : bornier 3 broches – 3,5 mm
1x sortie S/PDIF : S/PDIF numérique coaxial
Formats audio
S/PDIF : PCM 2 canaux | Multicanal : jusqu'à 5.1 DTS et Dolby Digital
HDMI : PCM 2 canaux | Multicanal : LPCM et jusqu'à DTS-X et Dolby Atmos
Résolution vidéo (max.)
1920 x 1080p à 60 Hz 16 bits
3840 x 2160p à 30 Hz 8 bits 4:4:4
3840 x 2160p à 60 Hz 10 bits 4:2:0 HDR
4096 x 2150p à 60 Hz 8 bits 4:4:4
Horloge de pixels maximale
HDMI : 600 MHz
COMMUNICATION ET CONTRÔLE
HDMI
HDCP2.2 | EDID | DVI-D pris en charge avec adaptateur (non inclus)
CCE
Déclenchement de puissance CEC | Nécessite la compatibilité CEC
POUVOIR
Source de courant
Interne à la matrice
Consommation maximale
Dépend de la matrice
- Entrée HDMI 18 Gbit/s vers le fond de panier matriciel
- Sortie HDMI commutée capable de 2160p 4:4:4 et HDR à 60 Hz
- Sortie de zone audio : pré-sortie stéréo analogique avec sortie S/PDIF en miroir
- Entrée S/PDIF séparée pour une source audio supplémentaire
- Ajoute une zone audio supplémentaire + DSP à un châssis H2XC
- Prend en charge le contenu 4K/60 4:4:4 ou RVB
- Compatible avec toutes les normes HDR telles que HDR-10, HLG et Dolby Vision™
- Passe tous les formats audio, y compris DTS:X et Dolby Atmos
- La carte HDMI pure et économique s'aligne parfaitement avec les câbles HDMI optiques actifs WyreStorm
