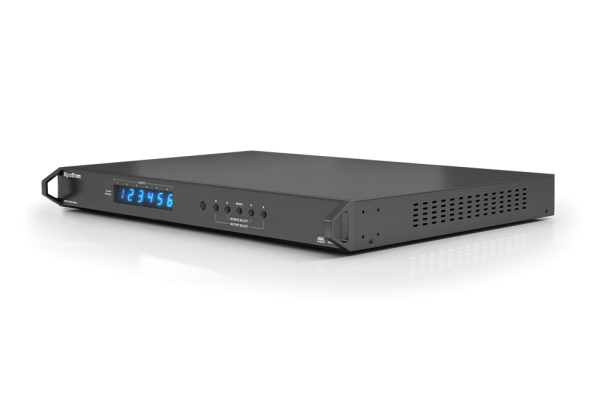

MXV-0606-H2A v3
Matrice HDBaseT™ 4K60 6×6
Description
Matrice HDBaseT™ 4K60 6×6
Offrant une transmission de contenu HDMI à 18 Gbit/s jusqu'à 35 m/115 pieds en associant HDBaseT au puissant algorithme de compression sans perte de WyreStorm, le MXV-0606-H2A v3 apporte la puissance familière de la série WyreStorm H2 à un châssis 1U compact. Contrairement aux méthodes de compression concurrentes telles que CSC, qui suppriment définitivement les données de couleur, le VLC de WyreStorm utilise une technologie de compression sans perte pour garantir l'intégrité du signal.
Avec 6 sorties de zone HDBaseT et 4 sorties HDMI en miroir (qui peuvent être associées aux câbles HDMI hybrides de WyreStorm ou à n'importe quel prolongateur) et un déclenchement CEC pour les 10 écrans connectés, le MXV-0606-H2A v3 améliore l'offre pour les installations domestiques ou commerciales modernes. .
Caractéristiques supplémentaires
AUDIO VIDEO
Contributions
6x entrées HDMI : 19 broches de type A
Les sorties
6x sorties HDBT : 8 broches RJ-45 femelle
6x sorties S/PDIF : TOSLINK (optique numérique)
4x sorties HDMI : 19 broches de type A
Encodage vidéo
HDBaseT™ Classe B
Débit de données d'encodage
9,2 Gbit/s
Latence de bout en bout
10μs (microsecondes)
Formats audio
Analogique : 2 canaux Analogique
S/PDIF : 2 canaux LPCM | Dolby Digital/DTS jusqu'à 5,1 canaux
HDMI : 2 canaux LPCM | Multicanal jusqu'à Dolby Atmos et DTS-X
Résolution vidéo (max.)
1920 x 1080p à 120 Hz 12 bits
3840 x 2160p à 60 Hz 10 bits 4:2:0 HDR
4096 x 2160p à 60 Hz 8 bits 4:4:4
Normes prises en charge
DEI | RVB | HDR | HDR10 | Dolby Vision jusqu'à 30 Hz | HLG | BT.2020 | BT.2100
Horloge de pixels maximale
HDMI : 600 MHz | HDBaseT : 297 MHz
COMMUNICATION ET CONTRÔLE
HDMI
HDMI 2.0 | HDCP2.2 | EDID | CCE | DVI/D pris en charge avec adaptateur (non inclus)
HDBaseT
HDMI 2.0 | HDCP2.2 | EDID | PoH unidirectionnel | IR bidirectionnel
CCE
Déclenchement de puissance CEC personnalisé et standard via API | Nécessite la compatibilité CEC | Sorties HDMI uniquement
IR
6x IR RX : stéréo TRS 3,5 mm (1/8 po) | 8x IR TX : 3,5 mm (1/8 po) TS mono | Bidirectionnel sur HDBaseT
RS-232
1x RS-232 : DB9 femelle à 9 broches | Contrôle de périphérique RS-232 routable
Ethernet
1x LAN : RJ-45 femelle à 8 broches
POUVOIR
Source de courant
100 ~ 240 V CA 50/60 Hz
Consommation maximale
135W
- L'algorithme de compression exclusif permet d'envoyer du contenu 4K UHD 60 Hz (4:4:4 ou HDR) via HDBaseT jusqu'à 35 m/115 pieds
- 4 sorties HDMI reflétant les sorties HDBaseT 1 à 4 pour connecter des écrans en double supplémentaires, des projecteurs ou des AVR, portant le nombre total d'écrans connectés à 12
- Les entrées et sorties HDMI prennent en charge des bandes passantes allant jusqu'à 18 Gbit/s
- Compatible avec les signaux DVI-I et DP++ v1.3 provenant d'appareils compatibles
- 8 sorties audio attribuables permettent de désintégrer indépendamment l'audio des sources ou des sorties via l'optique Toslink
- Le mode A/V Mute permet de désactiver le routage d'un signal vers une sortie
- Le mode veille contrôlé par API permet à la matrice d'entrer dans un état de faible consommation lorsqu'elle n'est pas utilisée, réduisant ainsi la consommation d'énergie jusqu'à 34 %
- La fonction SmartEDID™ détecte également dynamiquement les capacités d'affichage/source et génère automatiquement la résolution la plus élevée possible.
- Gestion EDID supplémentaire via des commutateurs DIP pour un réglage global ou via WebUI pour une gestion indépendante de l'EDID par source
- L'interface Web WyreStorm intégrée permet un changement de source simple ainsi qu'une configuration et une configuration de l'installateur
- WebUI inclut une gestion complète de l'EDID pour lire, copier, stocker ou importer l'EDID à partir d'appareils connectés
- Attribuez un EDID différent à chaque appareil source connecté
- Options de contrôle flexibles : boutons du panneau avant, télécommande infrarouge, IR local, RS-232, Telnet ou WebUI
- Télécommande matricielle de commutation simple incluse, qui peut être apprise dans une télécommande universelle pour permettre le contrôle de plusieurs appareils à partir d'un seul combiné.
- Peut être combiné avec le convertisseur audio numérique WyreStorm EXP-CON-DAC-D pour mixer le contenu Dolby Digital 5.1 afin de mélanger les zones sonores stéréo et surround
- Déclencheurs d'alimentation CEC automatiques ou déclenchés par API pour tous les écrans ou projecteurs connectés compatibles
