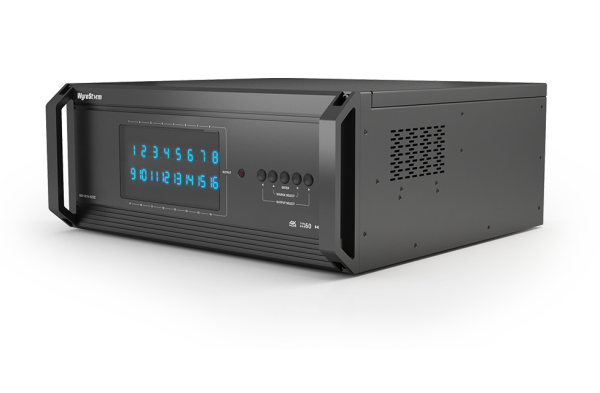

MX-1616-H2XC
Châssis de commutation matricielle modulaire 4K HDR à 16 emplacements, 18 Gbit/s
Description
Châssis de commutation matricielle modulaire 4K HDR à 16 emplacements, 18 Gbit/s
Étant donné que la plate-forme H2X est si puissante avec sa version autonome, il ne serait pas judicieux de ne pas proposer de version modulaire. Tout comme la matrice modulaire 2K 16×16, WyreStorm élève la distribution et le contrôle audiovisuels personnalisés vers de nouveaux sommets avec la plateforme H2XC.
La plateforme H2XC offre aux intégrateurs le maximum en matière de commutation et de flexibilité ; pour les grands projets qui exigent la dernière technologie 4K HDR, tout en donnant à l'intégrateur la liberté de choisir exactement ce qui entre dans son châssis, ce qui en fait un ajustement parfait pour l'installation. Utiliser pleinement la matrice, pas votre portefeuille.
Caractéristiques supplémentaires
AUDIO VIDEO
Contributions
Jusqu'à 16x entrée HDMI : 19 broches de type A
Jusqu'à 16x HDBaseT™ en entrée RJ-45 femelle à 8 broches
Jusqu'à 16x S/PDIF en numérique coaxial
Les sorties
Jusqu'à 16x sortie HDBaseT 8 broches RJ-45 femelle
Jusqu'à 16x sortie HDMI 19 broches type A (miroirs HDBaseT™) Jusqu'à
16x sortie optique : SFP+ Jusqu'à
16x sortie S/PDIF Coaxial numérique
Jusqu'à 16x sortie audio Phoenix 3 broches Connecteur
Encodage vidéo de sortie
HDBaseT™ Classe A 5-Play
Débit de données d'encodage
9,2 Bb/s
Latence de bout en bout
10µs (microsecondes)
Formats audio
S/PDIF : PCM 2 canaux | Multicanal : jusqu'à 5.1 DTS et Dolby Digital
HDMI : PCM 2 canaux | Multicanal : LPCM et jusqu'à DTS-X et Dolby Atmos
Résolution vidéo (max.)
1920 x 1080p à 60 Hz 12 bits
1920 x 1200p à 60 Hz 16 bits
3840 x 2160p à 24 Hz 10 bits 4:2:0 HDR 3840 x 2160p à 30 Hz 8 bits 4:
4:4 3840 x 2160p à 24 Hz
10/12 bits HDR 4:2:0 4096
x2160p @60Hz 8 bits 4:2:0
4096x2160p @ 60 Hz 8 bits 4:4:4
Résolution forcée en mode câble long :
1920 x 1080p à 60 Hz 12 bits
Normes prises en charge
DEI | RVB | HDR | HDR10 | Dolby Vision | HLG | BT.2020 | BT.2100
Horloge de pixels maximale
HDMI : 600 MHz | HDBaseTM : 297 MHz
AUDIO VIDEO
Horloge de pixels maximale
150Mhz
COMMUNICATION ET CONTRÔLE
HDMI
HDMI | HDCP2.2 | EDID | DVI/D pris en charge avec adaptateur (non inclus)
HDBaseT
HDMI | HDCP2.2 | EDID | ARC | PoH unidirectionnel vers le récepteur | IR et Ethernet bidirectionnels
Ethernet
1x RJ-45 femelle 8 broches | Interface utilisateur Web | Contrôle IP | Bidirectionnel sur HDBaseT™
IR
1x extension IR – stéréo TRS 3,5 mm (1/8 po) | Contrôle matriciel10x IR RX – Stéréo TRS 3,5 mm (1/8 po) | 10x IR TX – 3,5 mm (1/8 po) TS MonoTransmet vers Over HDBaseT™
RS-232
Bidirectionnel sur HDBaseT | Contrôle matriciel | Mises à jour du micrologiciel
Canal de retour audio
(ARC)
Prise en charge
POUVOIR
Source de courant
100 ~ 240 V CA 50/60 Hz
PoH
48V | Chaque sortie HDBT : 15,4 W | Toutes les sorties : 95 W
Consommation maximale
Configuration par défaut : 200 W
Remarque : la consommation électrique augmente de +11 W pour chaque carte TX-H2X-HDBT en option installée. Un maximum de 6 cartes TX-H2X-HDBT peuvent être utilisées dans une seule matrice lors de l'utilisation de PoH.
