F-SattGalaxy-TX/RX-3

L'émetteur optique Thor Fiber MDU Satellite over Fiber - Fiber F-SattGalaxy-TX-3 possède 3 entrées RF indépendantes. Il convertit chaque signal satellite provenant d'un LNB quadruple ou quatro, ainsi que le signal de télévision terrestre (TNT) reçu via un réseau d'antennes, le tout dans une seule unité pour une transmission sur une fibre monomode.
Le récepteur optique Thor Fiber MDU Satellite F-SattGalaxy-RX reconvertit le signal optique en deux signaux satellites distincts et en un troisième signal de télévision terrestre (TNT) injecté sur l'émetteur.
Les signaux de télévision/radio terrestres tels que ATSC, NTSC analogique, DVB-T, ISDB-T, DVB-C QAM annexe A/B ou radio FM peuvent être utilisés sur le troisième port RF pour la transmission.
L'émetteur et le récepteur utilisent un système de multiplexage par répartition en longueur d'onde (CWDM) optique intégré, qui utilise plusieurs lasers pour transporter les signaux dans une seule fibre optique. Le multiplexeur CWDM intégré permet une transmission de haute qualité sur 5 longueurs d'onde (VL : 1510 nm, HL : 1530 nm, VH : 1550 nm, HH : 157 nm, Ter : 1590 nm).
L'émetteur F-SattGalaxy offre une puissance optique de sortie élevée, permettant la distribution des signaux vers jusqu'à 32 récepteurs optiques situés dans un rayon de 10 kilomètres. Le nombre exact de points de réception et la portée maximale de transmission peuvent être calculés à l'aide de la méthode du bilan de puissance optique. Ces paramètres sont spécifiques à chaque modèle et doivent être commandés en conséquence.
L'émetteur et le récepteur utilisent tous deux un connecteur SC/APC à polissage angulaire afin d'éliminer toute réflexion et d'assurer une connexion de signal optimale.
Des systèmes point à point ou point à multipoint 1x4, 1x8, 1x16 et 1x32 sont disponibles ; ils envoient le RF de plusieurs antennes ou LNB au commutateur SWiM, éliminant ainsi le besoin de longs câbles coaxiaux, et sont particulièrement avantageux dans les endroits où le Dish et le commutateur SWiM sont éloignés l'un de l'autre.

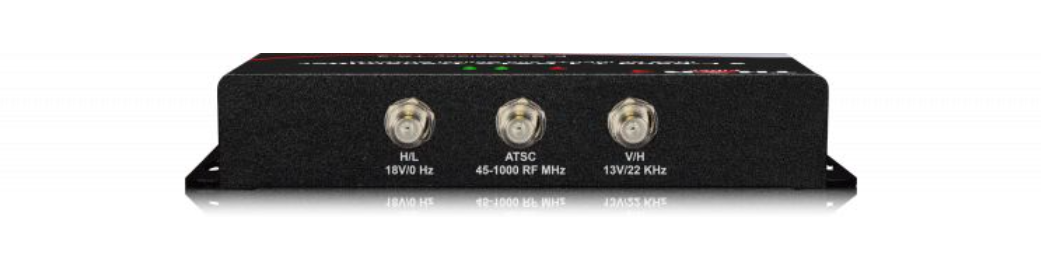

• L'émetteur possède 3 entrées RF distinctes de type « connecteurs F ».
• Chaque entrée génère la tension spécifique requise pour le LNB satellite : 13 V, 18 V, 13 V + 22 kHz, 18 V + 22 kHz et 0 V pour l’antenne hertzienne standard.
• Chaque entrée satellite prend en charge les fréquences de 950 MHz à 2150 MHz.
• L'entrée RF CATV terrestre ATSC/QAM prend en charge la bande de fréquence 47-900 MHz.
• Le niveau d'entrée RF doit être de 65 à 85 dBµV : (5 à 25 dBmV) : (- 43,75 dBm 75Ω à - 23,75 dBm 75Ω)
• Applications de transport point à point ou point à multipoint jusqu'à 1x32 disponibles, parfaites pour les applications MDU.
• ***La puissance de sortie optique dépend du modèle
• Idéal pour les solutions de distribution par fibre optique de DirectTV ou Dish Network.
• Compatible avec toutes les antennes terrestres RF
• Compatible avec tous les commutateurs SWiM
