F-RSD-A/B-TXRX

Thor Fiber propose désormais une gamme de convertisseurs multi-séries (RS-232/RS-485/RS-422) vers fibre optique permettant la transmission d'un protocole série sur fibre optique. La transmission par fibre optique étend un signal série jusqu'à 120 km.

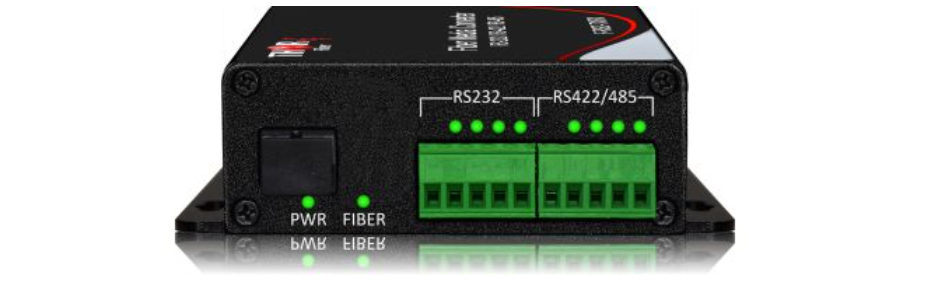

Ces unités prennent en charge les transmissions monomodes et multimodes sur une seule fibre. L'interface du port série est câblée sur site via un bornier unique.

Ces unités détectent automatiquement le débit du signal du périphérique série connecté, compris entre 300 bits/s et 115,2 kbits/s. Elles s'adaptent également automatiquement aux variations de débit du périphérique connecté pendant leur fonctionnement, sans reconfiguration ni interruption de service.

Il prend en charge le montage sur châssis, mural et sur rail DIN pour une installation rapide et facile.

• Transmission bidirectionnelle point à point
• Transfert automatique sans délai
• Détection automatique du débit binaire RS-232/RS-485/RS-422 vers fibre optique
• Débit binaire : 300 bits/s à 115,2 kbits/s
• Protocole série asynchrone
• Prend en charge les modes multimodes, monomodes et monofibres avec connecteurs FC/ST/SC
• 20 km (40, 80 ou 120 km si nécessaire) Multimode jusqu'à 914 mètres
• Enfichable à chaud
•  Châssis disponible, installation murale ou sur rail DIN
• Prend en charge la protection contre les surtensions de 1500 W et la protection contre les décharges électrostatiques de 15 kV.
• Alimentation externe
• Plage de températures de fonctionnement étendue : -40 à 70 °C
• Tension d'entrée compatible : 9 à 48 V CC
• Protection contre l'inversion de polarité

Immunité aux interférences électromagnétiques (EMI), aux interférences radioélectriques (RFI) et aux surtensions transitoires

Les interférences électromagnétiques (IEM) sont fréquentes dans les environnements industriels tels que les usines, les entrepôts et les ateliers. Ces interférences peuvent corrompre les données transmises sur les liaisons série ou Ethernet (sur cuivre). En revanche, les données transmises par fibre optique sont totalement insensibles à ce type de perturbation, ce qui évite les effets néfastes des courants d'égalisation de tension et des interférences électromagnétiques sur les câbles de données. Un convertisseur de média série vers fibre optique permet ainsi d'interconnecter vos périphériques série via la fibre optique, garantissant une transmission de données optimale, une disponibilité accrue du système et une conception de réseau améliorée.

Solution fibre simplex

F-RSD-A/B-TX/RX-XX-YY

(Unité A) Émetteur-récepteur fibre optique RS485/422/232 (1310 nm) avec connecteur SC/PC.
(Unité B) Émetteur-récepteur fibre optique RS485/422/232 (1550 nm) avec connecteur SC/PC.

XX - Distance optique - 20, 40, 80, 120 km (20 km c, fonctionne également sur fibre multimode jusqu'à 3000 pieds)

Connecteur optique YY - Type ST, FC, SC (SC est la valeur par défaut)

F-RSD-A/B-TX/RX-40

F-RSD-A/B-TX/RX-80

                                                                       Dimensions : 4" x 5" x 1,25"
