F-RFoF-4GHZ-Tx
Description
Kit mini émetteur-récepteur RF sur fibre optique prenant en charge une gamme de fréquences de 100 MHz à 4 GHz. Liaisons fibre optique RF transparentes fonctionnelles.
L'utilisation du cuivre comme support présente une limitation importante en raison des pertes significatives ; c'est pourquoi l'utilisation de la fibre optique RF pour l'émetteur et les récepteurs résout le problème du transport à distance.
Il est utilisé dans de nombreuses applications RF sur fibre optique telles que les communications, les systèmes de défense, les signaux satellitaires en bande L, en bande S, GPS, WiMAX, cellulaires 3G, 4G et LTE.
Système DAS reliant la station de base (BS) à une ou plusieurs unités d'antenne distantes (RAU)
L'unité possède des interfaces électriques SMA 50 ohms et optiques FC/APC, fonctionne en mode de base à 1310 nm et prend en charge une distance allant jusqu'à 20 km sur fibre monomode.
Ces appareils ne prennent PAS en charge la fibre multimode.
Des unités personnalisées sont également disponibles pour les longues distances ou les longueurs d'onde optiques.
La fibre optique offre plusieurs autres avantages importants pour le réseau, notamment une conception simplifiée, une installation facile et une immunité aux interférences électromagnétiques et radioélectriques et à la foudre.
Caractéristiques
- Format compact
- Réponse en fréquence plate
- faible consommation d'énergie
- Réponse en fréquence plate
- Conception EMI/EMC excellente
- Contrôle automatique de la puissance optique
- Plage d'entrée et de sortie dynamique élevée
- Large plage de fréquences de fonctionnement, de 100 MHz à 4 GHz
Applications
- télécommande d'antenne
- transport du signal GPS
- transport de signaux sans fil
- Réseau QAM entièrement numérique
- Distribution de données et de vidéos
- Système d'antennes distribuées
- Systèmes DAS
- 4G LTE sur fibre optique
- WiMAX sur fibre
- BTS – Transport de fibre optique DAS
- Avionique
- Radio RF sur fibre (RoF)
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur FC/APC à angle poli pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers FC/APC pour une conversion correcte.
Dessins
Sélection du modèle
Émetteur optique RFoF 4 GHz sur fibre optique F-RFoF-4GHZ-TX -XX

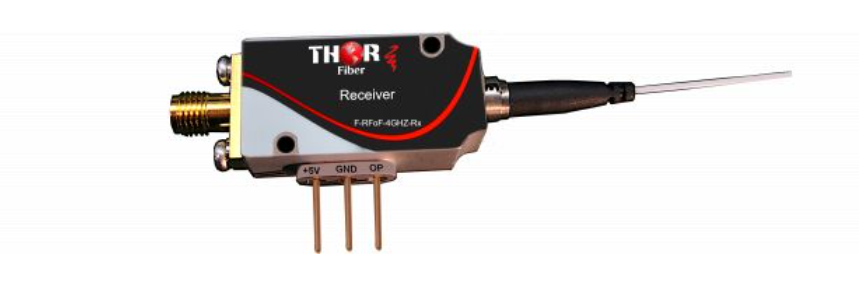

Récepteur optique RFoF 4 GHz sur fibre optique F-RFoF-4GHZ-RX-XX
F-RFoF-4GHZ-LNA-TX/RX RFoF - Kit émetteur-récepteur optique RF sur fibre 4 GHz avec LNA (amplificateur à faible bruit)
Les modèles de base fonctionnent à 1310 nm.
Nous pouvons fournir des longueurs d'onde CWDM sur demande — commande spéciale, devis requis.
Pour les variantes CWDM, la référence se termine par -XX, indiquant la longueur d'onde (par exemple : -1510, -1530, -1550, -1570, -1590, -1610 nm ). Exemple : F-RFoF-6GHZ-LNA-TX/RX-1510nm
Accessoires et mises à niveau
Spécification
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur FC/APC à angle poli pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers FC/APC pour une conversion correcte.
Valeurs maximales absolues
| Paramètre | Symbole | Condition | Min. | MAX. | Unité |
|
|
Tc | -20 | +50 |
°C |
|
|
Température de stockage |
Tstg | -40 | +85 |
°C |
|
|
Tension de fonctionnement CC (TX) |
MDS | +4,8 | +5,2 | V | |
|
Tension de fonctionnement CC (RX) |
+4,8 | +5,2 | V | ||
|
Puissance d'entrée RF |
PRF | 14 | dBm | ||
|
|
ORF | 12 | dBm | ||
|
Humidité relative |
HEURE | 95 | % | ||
|
Pression |
RP | 86 | 106 | Kpa | |
| ESD | Modèle du corps humain | Classe 1A |
Spécifications typiques
| Paramètre | Condition d'essai | MIN. | TYP. | MAX. | Unité |
| Gamme de fréquences | 100M~4G | Hz | |||
| Longueur d'onde optique | Émetteur | Facultatif | nm | ||
| Récepteur | 1100~1620 | nm | |||
| Gain(1) | Tx sans gain, Rx avec gain |
-2 | 4 | -- | dB |
| Ondulation de la bande passante | 100 MHz ~ 4 GHz | -- | ±1,2 | ±2 | dB |
| Puissance optique de sortie | +25°C | -- | 7 | -- | dBm |
| Perte de retour (50 Ω) | 100 MHz ~ 4 GHz | -- | -9 | -7 | dB |
| P-1 | Émission sans gain, réception avec gain (2 GHz) | -- | 12 | -- | dBm |
| SFDR(1) | Émission sans gain, réception avec gain (2 GHz) | 106 | 112 | -- |
dB·Hz 2/3 |
| Entrée IP3(1) | Émission sans gain, réception avec gain (2 GHz) | 24 | 27 | -- | dBm |
|
Facteur de bruit (1) |
Émission sans gain, réception avec gain (2 GHz) |
-- | 34 | 41 | dB |
| Bruit de phase(1) | 500 MHz, à 10 Hz | -- | -100 | -- | dBc/Hz |
|
500 MHz, à 100 Hz |
-- | -110 | -- | dBc/Hz | |
|
500 MHz, à 1 kHz |
-- | -120 | -- |
dBc/Hz |
|
| Consommation d'énergie |
-5 V, Tx sans gain |
-- | 0,19 | 0,5 | W |
| +5V, Rx sans gain | -- | 0,83 | 1 | W | |
| Tension de fonctionnement | -5 V à l'émission, +5 V à la réception | VDC | |||
Remarque : (1) Test à 0 dB de perte d’insertion optique
Connecteur
| Taper | Connecteur |
| RF | SMA (50Ω) |
| Optique | FC/APC |
| Type de fibre optique | SMF-28 (Standard) |
| Alimentation et moniteur |
Filtre passe-bas EMI Condensateur de la goulotte d'alimentation |
Fonction PIN
Émetteur optique
| ÉPINGLE | Nom | Direction | Note |
| 1 | POUVOIR | je | -5V |
| 2 | GND | je | GND |
| FT | - | 0 | S | N | XXX | S | - | U | 000 |
| Émetteur |
Gagner N : Aucun gain |
Longueur d'onde du laser CWDM 270 : 1270 nm ..................... 570:1570 nm |
|
Plage de température U : -20 à 50 °C |
Récepteur optique
| ÉPINGLE | Nom | Direction | Note |
| 1 | POUVOIR | je | +5V |
| 2 | GND | je | GND |
