Émetteur RF CATV sur fibre optique 45-1000 MHz

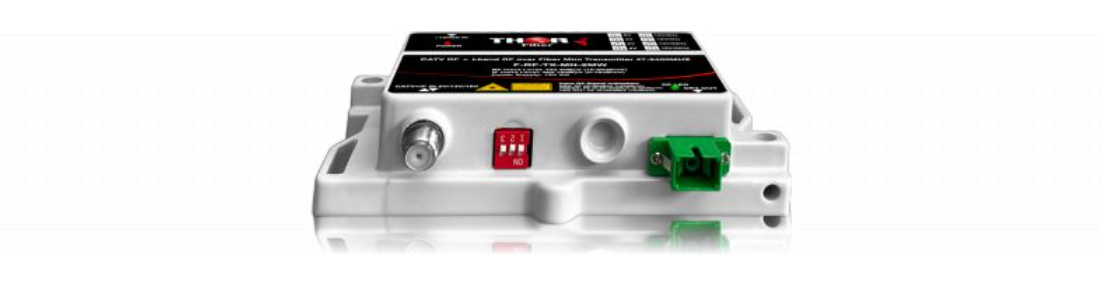

L'émetteur Thor Fiber Optical Mini CATV RF 45-1000 MHz est principalement utilisé pour la transmission longue distance par fibre optique de signaux CATV RF (télévision numérique analogique ou numérique QAM ou ATSC), de téléphonie et de données. Il s'agit d'une application pour la transmission de signaux numériques vidéo et de données dans le secteur de la télévision par câble et des communications. Sa portée de transmission peut varier de 5 à 30 km. Il est équipé d'un laser DFB avancé offrant des performances et une puissance RF exceptionnelles, ainsi que d'une technologie de traitement automatique développée par notre société. Enfin, il intègre un micro-ordinateur qui surveille automatiquement le système de contrôle et garantit un fonctionnement optimal de l'équipement.

L'émetteur F-RF-TX-MN-2 peut être utilisé avec n'importe quel récepteur RF à fibre optique Thor.

F-RF-RX-MN-2  Récepteur de télévision par câble RF à fibre optique Thor Mini FTTH avec double sortie coaxiale	F-RF-RX-RM Récepteur fibre optique RF CATV - Haute puissance RF - Montage en rack	F-RF-RX-MN Récepteur optique miniature RF CATV	F-MININODE-2RP-HP Mini-nœud optique - Récepteur RF CATV avec voie de retour - Puissance de sortie RF élevée 48 dBmV

Le kit émetteur-récepteur PN  F-RF-TX/RX-MN-2mW est composé d'un émetteur F-RF-TX-MN-2 et d'un récepteur  F-RF-RX-MN-2.

La distance de transmission des signaux optiques dépend de la puissance d'émission de l'émetteur optique et de la plage de puissance de réception du récepteur optique. Par exemple, la puissance d'émission de cet appareil est d'environ +2 dBm, et la puissance de réception du signal entrant ainsi que la sensibilité du récepteur F-RF-RX-NM2 sont d'environ -5 dBm, ce qui crée un bilan optique de 7 dB. Par conséquent, la perte maximale admissible dans la fibre optique ou le réseau est de 7 dB. La perte dans la fibre pour un signal optique de 1310 nm est d'environ 0,35 dB par kilomètre. De plus, des pertes sont toujours présentes au niveau des interconnexions sur les connecteurs optiques ou les panneaux de brassage optiques.

• Bande passante de fonctionnement de 45 à 1000 MHz
• Laser coaxial DFB haute performance offrant d'excellentes performances de liaison et une puissance de sortie stable.
• Un processeur de pointe et un système de surveillance automatique de l'état de fonctionnement permettent d'allonger la durée de vie du laser.
• Conception à faible perte de puissance (moins de 8 W) permettant une température de fonctionnement très basse

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.

F-RF-TX-MN-2mW - Laser 1310 nm 2 mW, portée jusqu'à 10 km sur fibre optique

F-RF-TX-MN-2mW-1550 - Laser 1550 nm 2 mW jusqu'à 10 km sur fibre optique

F-RF-TX-MN-10mW - Laser 1310 nm 10 mW, portée jusqu'à 40 km sur fibre optique

L'appareil est généralement vendu sous forme de kit émetteur + récepteur permettant la transmission RF CATV point à point sur fibre optique.

Kit émetteur-récepteur CATV F-RF-TX/RX-MN-2mW

F-RF-TX-MN-2mW	F-RF-RX-MN-2mW

Guide d'installation rapide :

L'ensemble mini émetteur et mini récepteur est prêt à l'emploi si la puissance d'entrée RF de l'émetteur et la puissance d'entrée optique du récepteur sont comprises dans la plage spécifiée.

 Entrée RF de l'émetteur : 15-25 dBmV (75-85 dBuV) ; Entrée optique du récepteur : +2-6 dBm.

ÉMETTEUR :

1) Branchez l'alimentation à l'émetteur.

2) Connectez l'entrée RF CATV au connecteur du port F. Remarque : la puissance RF doit être comprise entre 15 et 25 dBmV (75 et 85 dBuV).

3) Connectez le câble à fibre optique à la sortie du mini-émetteur. Le connecteur doit impérativement être de type SC/APC ; n'utilisez jamais de connecteur SC/PC (connecteur plat bleu). Ne regardez jamais directement la sortie optique de l'appareil (risque de brûlure oculaire).

4) Pour les transmissions point à point sur de courtes distances, branchez l'atténuateur de fibre optique de 5 dB fourni. (Si l'émetteur est utilisé avec un répartiteur optique, l'atténuateur est inutile en raison des pertes d'insertion du répartiteur). Les pertes de la fibre sont d'environ 0,35 dB/km à une longueur d'onde de 1310 nm. Il y a également de légères pertes aux jonctions des panneaux de signalisation, généralement de 0,1 à 0,5 dB par jonction.

5) L'émetteur doit afficher « ON » sur l'écran LCD, ce qui signifie qu'il transmet et émet un signal optique.

RÉCEPTEUR:

1) Branchez l'alimentation au récepteur. Si le signal « Aucun signal lumineux » ou « Niveau trop faible » s'affiche, la LED sera rouge.

2) Branchez le câble RF CATV au connecteur du port F (sortie RF). La puissance de sortie sera d'environ 22 dBmV (82 dBuV).

3) Branchez le câble à fibre optique à l'entrée du mini-récepteur. Le connecteur doit être de type SC/APC. N'utilisez jamais de connecteur SC/PC (connecteur plat bleu). Ne regardez jamais directement le cavalier de fibre optique (risque de brûlure oculaire).

4) Le niveau optique du récepteur doit être d'environ +2 à -6 dBm.

5) La LED doit passer du ROUGE au VERT.

5a) La LED ROUGE indique l'absence de détection de la lumière de liaison.

5b) La lumière rouge peut également indiquer une saturation ou un NIVEAU TROP ÉLEVÉ. Pour le vérifier, branchez le cavalier optique : l'unité passera du ROUGE au VERT, puis de nouveau au ROUGE. Cela signifie que le niveau optique est supérieur à +2 dBm. Le récepteur fonctionnera correctement tant que ce niveau ne dépasse pas +5 dBm. S'il est supérieur à +5 dBm, veuillez ajouter l'atténuateur de 5 dB fourni.
