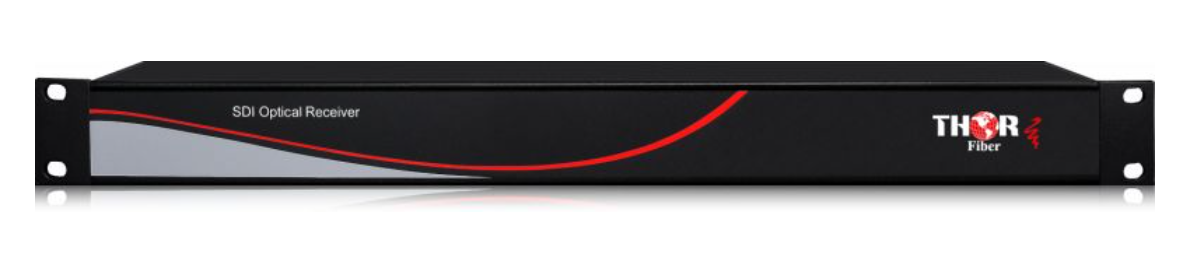

F-M8SDI-Émetteur/Récepteur

Kit HD-SDI 8 canaux sur fibre optique avec double entrée auxiliaire pour audio analogique ou données RS422/485/232 ou contact sec

Étendez les signaux vidéo numériques HD-SDI ou SD-SDI sur de longues distances grâce à un câble à fibre optique monomode.

Transportez jusqu'à huit signaux vidéo numériques HD-SDI à pleine vitesse (1,5 Gbit/s chacun) sur une seule fibre optique jusqu'à 80 km de long. Deux ports auxiliaires offrent une capacité supplémentaire en ajoutant jusqu'à quatre signaux audio analogiques bidirectionnels, deux liaisons RS-232/422 duplex intégral ou quatre lignes à contact sec par interface auxiliaire. Les entrées de l'émetteur prennent en charge tout signal numérique série jusqu'à HD-SDI, y compris SD-SDI. La plateforme F-M8SDI offre des fonctionnalités et des performances de conversion SDI vers fibre optique supérieures à celles des équipements disponibles sur le marché.

Chacun des 8 signaux HD-SDI est totalement isolé des autres et fonctionne à un débit de données maximal de 1,5 Gbit/s. Ce dispositif fournit plusieurs canaux SDI sur fibre optique ; chaque canal transporte son propre flux audio intégré et ses données auxiliaires, et fonctionne comme s'il s'agissait du seul signal sur la fibre. Ceci est rendu possible grâce à la technologie CWDM.

La plateforme de multiplexage fibre optique à 8 canaux offre les mêmes options de personnalisation du signal du port auxiliaire à 5 broches que les unités à deux et quatre canaux. Cependant, sa fonctionnalité est doublée grâce à la présence de 2 liaisons auxiliaires indépendantes, configurables pour l'audio bidirectionnel ou unidirectionnel à 4 canaux, 1 ou 2 liaisons RS-232/422 duplex, ou 4 contacts secs.

Câbles de verrouillage Les connecteurs fibre FC et BNC garantissent que Le câble n'est pas accidentellement débranché de l'équipement

Alarmes sans lien Alarme d'état de liaison sur l'émetteur et le récepteur indiquent lorsque la liaison n'est pas fonctionnelle.

Données en série    Le chemin de retour RS-485 envoie des données série depuis le     Le récepteur renvoie le signal à l'émetteur pour le contrôle de l'appareil.

• Prend en charge 8 entrées Full HD-SDI à 1,5 Gbit/s ou SDI inférieures.
• Transporte 2 canaux audio intégrés sur chaque signal SDI
• Canal série RS-485 de retour pour la commande des équipements à l'extrémité Tx
• Les indicateurs d'alarme de liaison sur l'émetteur et le récepteur signalent un problème avec la fibre.

Le modèle de base F-8MSDI-TX/RX prend en charge la fibre monomode jusqu'à 20 km et dispose d'un connecteur ST/PC.

Cartes supplémentaires disponibles :

(Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (ajouter $)

Cartes AUX supplémentaires disponibles : - (Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (en supplément)

Sélection des cartes AUX :

AUX204



RS422 bidirectionnel à 1 canal

AUX205





RS232 bidirectionnel à 2 canaux

AUX206





Audio bidirectionnel à 2 canaux

AUX207





Sortie audio unidirectionnelle à 2 canaux

AUX208



Entrée audio unidirectionnelle à 2 canaux

AUX211



Entrée audio unidirectionnelle à 4 canaux

AUX212



Sortie audio unidirectionnelle à 4 canaux

AUX201



Entrée de fermeture de contact à 2 canaux

AUX200



Sortie de fermeture de contact à 2 canaux





• 4 contacts de fermeture avant + audio intégré
• 2 contacts de fermeture arrière + audio intégré
• 1 interface audio RS422 bidirectionnelle + intégrée
• 2 ports RS232 bidirectionnels + audio intégré
• 2 audios bidirectionnels externes
• 8 pistes audio externes avant
• 4 pistes audio externes vers l'arrière
• Ethernet 10/100 (duplex intégral)
• Ethernet Gigabit (duplex intégral)
