F-M4SDI-ET-TxRx

Le F-M4SDI-ET-TxRx dispose de 4 ports HD-SDI, d'un port Ethernet rapide 10/100 et de la possibilité d'utiliser une carte auxiliaire supplémentaire.

4 ports SD/HD-SDI unidirectionnels,
1 port Ethernet 10/100 bidirectionnel partagé (2 ports RJ45),
1 entrée AUX optionnelle (RS232 ou RS485 ou audio analogique ou contact sec).

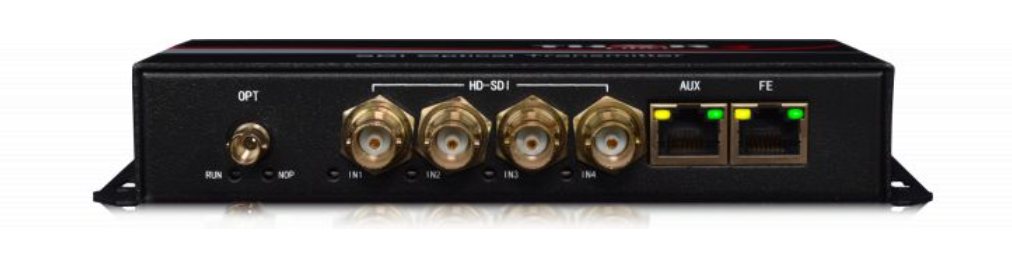

Le Thor Fiber F-M4SDI-ET-TxRx est un appareil compact et performant permettant de transporter quatre canaux de signaux HD-SDI unidirectionnels à 1,485 Gbit/s, tout en transmettant simultanément un flux Fast Ethernet 10/100 Mbit/s. Ce kit émetteur-récepteur Thor Fiber prend également en charge la transmission RS485 en sens inverse pour une gestion simplifiée. Robuste et facile à installer, il est idéal pour les applications nécessitant une interface HD-SDI et un double Fast Ethernet. Il est compatible avec des cartes AUX supplémentaires offrant de nombreuses options, telles que les interfaces RS232 et RS422, et peut même transmettre un signal audio analogique externe en plus de l'audio SDI intégré. Réputé pour ses produits de haute qualité à prix compétitifs, Thor Fiber vous accompagne dans la réalisation de vos projets, vous garantissant un signal clair et sans perte, tout en respectant votre budget. Ce kit est couramment utilisé dans les applications de sécurité, les spectacles vivants, la vidéosurveillance, la distribution SDI et le contrôle, quel que soit l'environnement.

Les unités pourraient avoir 2 facteurs de forme différents

• Seul
• Carte Blade - CA

Le modèle de base F-M4SDI-ET-TX/RX prend en charge la fibre monomode jusqu'à 20 km (monomode) ou 2000 pieds (multimode) et est équipé d'un connecteur ST/PC.

• Norme SMPTE-292M HD-SDI, prend en charge 1,485 Gb/s
• Émetteur : Quatre entrées SD/HD-SDI (BNC), une interface Fast Ethernet (bande passante partagée de 100 Mbits/s, prend en charge les VLAN basés sur les ports)
• Récepteur : Quatre sorties SD/HD-SDI (BNC), une interface Fast Ethernet (bande passante partagée de 100 Mbits/s, prend en charge les VLAN basés sur les ports)
• Une carte auxiliaire, qui peut être une carte audio bidirectionnelle à 1 canal, une carte audio unidirectionnelle à 2 canaux, une carte d'entrée/sortie à 2 canaux avec contact sec, ou une carte RS422/RS232 bidirectionnelle à 1 canal.
• Un canal RS485 bidirectionnel, semi-duplex, débit binaire jusqu'à 115,2 kbit/s
• Prend en charge les résolutions 1080p à 29,97 i/s , 1080i à 59,94 i/s et 720p à 59,94 i/ s
• Égaliseur de câble intégré
• Circuit de protection intégré contre les décharges électrostatiques et les surtensions pour prévenir les dommages causés par l'électricité statique et la foudre
• Indications d'alarme NOP (absence de signal optique), indicateur d'état de sortie et indicateur de verrouillage d'entrée
• Circuit APC pour une puissance optique stable
• Les unités sont également disponibles sous forme de (cartes) - lames pour notre châssis rackable 19" 3RU à 17 emplacements.

Cartes AUX supplémentaires disponibles : - (Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (en supplément)

Sélection des cartes AUX :

AUX204



RS422 bidirectionnel à 1 canal

AUX205





RS232 bidirectionnel à 2 canaux

AUX206





Audio bidirectionnel à 2 canaux

AUX207





Sortie audio unidirectionnelle à 2 canaux

AUX208



Entrée audio unidirectionnelle à 2 canaux

AUX211



Entrée audio unidirectionnelle à 4 canaux

AUX212



Sortie audio unidirectionnelle à 4 canaux

AUX201



Entrée de fermeture de contact à 2 canaux

AUX200



Sortie de fermeture de contact à 2 canaux
