F-M1SDI-3G-TX/RX
Description

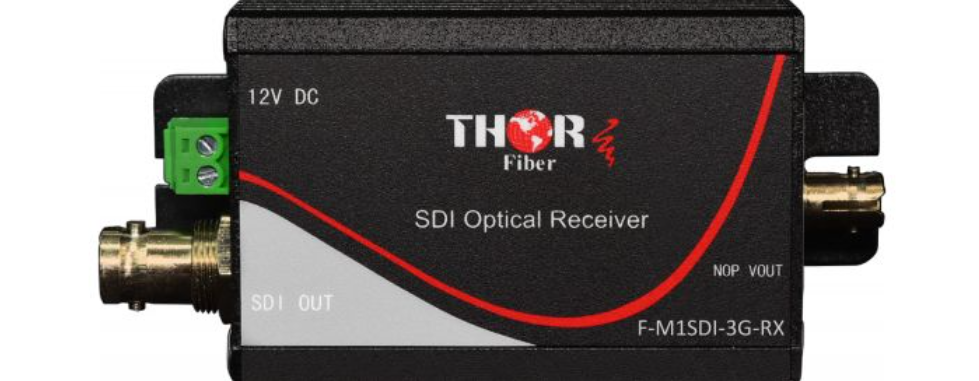

3G SDI sur fibre optique, prolongateur de fibre optique 3G SDI avec contrôle RS485 pour les données
Kit émetteur-récepteur optique -
Réf. F-M1SDI-3G-TX/RX :
Extension des signaux vidéo numériques 3G, HD-SDI ou SD-SDI sur fibre optique monomode.
Modèle de base F-M1SDI-3G-TX/RX compatible avec la fibre monomode jusqu'à 20 km et équipé d'un connecteur ST/PC.
Les kits d'extension fibre optique 3G SDI ultra-compacts Thor Fiber sont conçus pour augmenter la portée des signaux vidéo numériques 3G, SD-SDI ou HD-SDI sur fibre optique monomode. Le signal SDI est généralement transmis par câble coaxial avec connecteurs BNC, mais la distance maximale est limitée à environ 100 mètres. Les extendeurs SDI Thor permettent d'atteindre une distance supérieure à 130 kilomètres grâce à l'utilisation de lasers pour transmettre les données sur la fibre optique.
Kit F-M1SDI-3G-TX/RX avec connecteur fibre ST/PC, prend en charge la fibre monomode jusqu'à 20 km
Convertisseurs de fibre optique SDI jusqu'à 3G.
Il permet le transport des signaux SDI, HD-SDI et 3G-SDI sur des distances allant jusqu'à 20 km à l'aide d'un câble à fibre optique monomode conforme à la norme ST/PC.
Caractéristiques
- Compatible avec les spécifications SMPTE-424m (3G-SDI), SMPTE-292M (HD-SDI), SMPTE-259M (SDL) et DVB-ASI
- Comparable à Telecast Rattler
- Transport de vidéo numérique HD-SDI multidébit sur fibre monomode
- Connecteur d'alimentation à verrouillage
- Connecteur d'entrée BNC HD-SDI
- Boîtier métallique robuste moulé sous pression pour environnements difficiles
- Égalisation automatique de l'entrée
- Impédance d'entrée : 75 ohms
- Débit de données : jusqu'à 3 Gbit/s
- Niveau du signal : 800 mVc-c ± 50 mV
- Types de fibres optiques : ST/PC (monomode)
- Nombre de fibres : 1
- Connecteur de sortie : BNC femelle
- Distance : Jusqu'à 20 km (15 miles) en utilisant la fibre monomode
- Délai de propagation (émetteur) : 1,3 ns
- Délai de propagation (récepteur) : 35 ns
- Dimensions : 0,77 po L x 0,77 po H x 1,97 po P
- Alimentation : 5 V CC à 0,5 A
- Budget de puissance : 13 dB
- Température de fonctionnement : -20 à +80 °C
- Longueur d'onde (unité émettrice) : 1310 nm
- Longueur d'onde (unité réceptrice) : 1310 nm - 1670 nm
- Poids à l'expédition : 1 lb
Dessins
Exemples d'application
Sélection du modèle
|
F-M1SDI-3G-TX/RX |
Modèle standard 20 km – la portée optique peut être augmentée à 30/60/80/100 km (des frais supplémentaires s'appliquent). |
Spécification
| * Toutes les spécifications peuvent être modifiées sans préavis | |||
| Entrée HD-SDI |
Signal numérique série 0-3 Gbit/s Norme du signal d'entrée : SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310, SMPTE 424m, SMPTE 372m SMPTE305 (SDTI), DVB-ASI (EN50083-9), Médi Audio |
||
| Nombre d'entrées | 1 SDI - (BNC) 1 RS-485 (bornier) |
||
| Niveau du signal | > 800 mVc-c |
||
| Impédance | 75Ω |
||
| Connecteur | BNC |
||
| Distance | Modèle standard 20 km – la portée optique peut être augmentée à 30/60/80/100 km (des frais supplémentaires s'appliquent). |
||
| mini boîte | 93,2 mm × 46,2 mm × 29,6 mm | ||
| Alimentation | 130-260 V CA à 50-60 Hz |
||
| Consommation d'énergie | <10W |
||
| Température | 0 à +70 degrés |
||
| humidité | 0 à 95% |
||
| Connecteur | ST / PC |
||
|
Canaux optiques |
1310 ou (1550 nm et CWDM disponibles) |
||
|
Voyant d'état LED Alimentation |
Voyant d'alimentation/de liaison |
||
