F-M1SDI-3G-ET-TX/RX
Description
SDI et Ethernet sur fibre optique - Extendeur optique 3G et 1 GbE

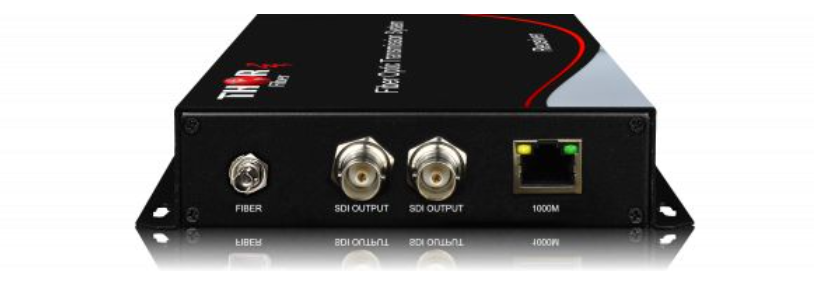

Présentation de notre nouveau dispositif de transport Thor Fiber Portable 3G SDI et Ethernet Gigabit 10/100/1000
Cet outil polyvalent est parfait pour une large gamme d'applications.
Par exemple, les clients peuvent l'utiliser pour envoyer de la vidéo depuis n'importe quelle caméra de diffusion SDI vers le studio tout en fournissant une connectivité Ethernet pour les PC ou les appareils contrôlables par IP.
Les possibilités sont infinies, notamment l'extension WiFi, l'extension de réseau IP, la transmission IPTV, la surveillance, le contrôle, le transfert de fichiers, l'audio sur IP et l'audio Dante, le tout en parallèle de la vidéo SDI, sur une seule fibre optique !
Cela en fait un choix idéal pour les opérations sur le terrain. C'est un excellent ajout à notre gamme populaire d'appareils à fibre SDI comme le Cobra.
Caractéristiques
1) 1 canal direct SD/HD et 3G SDI (Full HD jusqu'à 1080p/59,94/60 Hz)
2) Sortie SDI en boucle pour la surveillance locale
3) Émetteur-récepteur Ethernet Gigabit bidirectionnel 10/100/1000
4) Fibre monomode
5) Connecteur fibre ST/PC
6) Transmission instantanée - 1 ms
7) Connecteur SDI - BNC
8) Ethernet - Connecteur en cuivre RJ45
9) Portable
10) Alimentation CC +5 V
ÉTUDE DE CAS
Dessins
Sélection du modèle
Version 3G SDI
Kit d'extension fibre optique 3G SDI + Gig Ethernet TX/RX
(F-M1SDI-3G-ET-TX) : Entrée SDI avec sortie en boucle + Ethernet Gigabit RJ45 sur fibre (TX)
(F-M1SDI-3G-ET-RX) : 2 sorties SDI + Ethernet Gigabit RJ45 sur fibre (RX)
Version 12G SDI
Kit d'extension fibre optique 12G SDI + Gig Ethernet TX/RX
(F-M1SDI-12G-ET-TX) : Entrée SDISDI 12G avec sortie en boucle + Ethernet Gigabit RJ45 sur fibre (TX)
(F-M1SDI-12G-ET-RX) : Sortie SDI 12G 2x + Ethernet Gigabit RJ45 sur fibre (RX)
Spécification
|
Paramètres de la fibre - Émetteur-récepteur d'extension de fibre 3G SDI et Gigabit Ethernet |
|
|
Longueur d'onde |
CWDM - 1310 nm et 1470 nm ~ 1610 nm |
|
Type de fibre |
fibre unique monomode |
|
Distance |
20 km |
|
Connecteur de fibre |
ST/PC |
|
Paramètre vidéo |
|
|
Type de signal |
DVB-ASI, SD-SDI, HD-SDI 3G-SDI |
|
normes de travail |
DVB-ASI, SMPTE259M, SMPTE292M, SMPTE424M |
|
Débits binaires |
270 Mbit/s / 1,485 Gbit/s / 2,97 Gbit/s |
|
impédance d'entrée |
75 ohms |
|
Niveau d'entrée |
800 mVp-p ±10 % |
|
Saisissez la perte d'écho |
10 dB à 2,97 Gbit/s |
|
Décalage CC de sortie |
<±0,5 V |
|
Budget optique |
10 dB à 2,97 Gbit/s |
|
Ethernet |
|
|
Port Ethernet |
Partage de 100 m ou 1000 m |
|
Bande passante Ethernet |
Vitesse adaptative 10/100/1000 m |
|
Protocole standard |
IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX Gigabit Ethernet, IEEE 802.1q VLAN, IEEE 802.1p QoS, IEEE 802.1d Spanning Tree |
|
Interface physique |
RJ45 |
|
Pouvoir |
|
|
Alimentation électrique |
5 V CC |
|
Tension d'entrée |
CA 100V~240V |
|
Paramètre mécanique |
|
|
Châssis |
alliage d'aluminium |
|
Dimensions |
165,1 mm x 190,5 mm x 31,75 mm (connecteurs compris) 6,5 po x 7,5 po (connecteurs compris) x 1,25 po |
|
Poids net du produit |
0,7 kg/unité |
|
Installation |
Fixation murale, portable et compact |
|
Autre paramètre |
|
|
Température de fonctionnement |
-20°C ~ +75°C |
|
température de stockage |
-40 °C à +85 °C |
|
Humidité relative |
5 à 95 % (sans condensation) |
|
MTBF |
100 000 heures |
