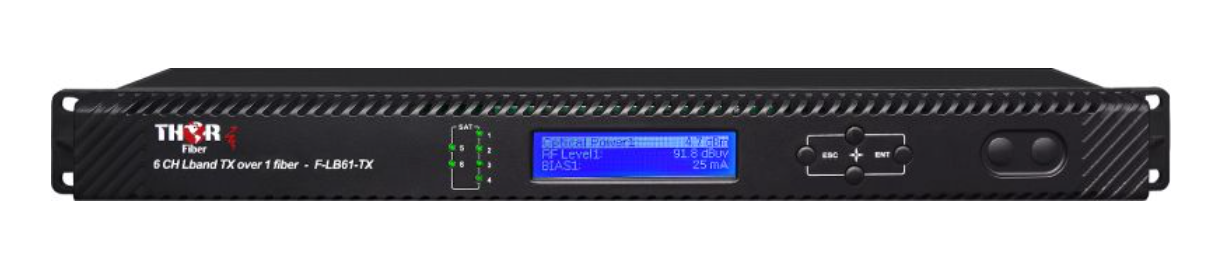

F-LB61-DWDM-TxRx

Système d'extension de commutateur SWM à fibre optique 6 LNB pour TV satellite DWDM à 6 polarités

Le système F-LB61-DWDM de Thor Broadcast est conçu pour acheminer six signaux coaxiaux indépendants provenant d'antennes satellites via un câble à fibre optique. Ces systèmes sont similaires aux systèmes LB61 standard de Thor, mais intègrent une optique laser améliorée, compatible avec les amplificateurs optiques EDFA. Les émetteurs à fibre optique en bande L permettent de s'affranchir des limitations de distance des câbles coaxiaux dans les systèmes de télévision par satellite. Outre la diffusion de la télévision par satellite, les systèmes de type DWDM peuvent également être utilisés pour fournir des services Internet ou de données sur la même fibre. Ceci permet la mise en place de services triple play sur un seul brin de fibre optique.

Les dernières avancées en matière d'offres de télévision par satellite haut de gamme utilisent désormais des polarités supplémentaires provenant d'un troisième LNB. Ces systèmes sont équipés de 5 ou 6 câbles coaxiaux reliés à l'antenne parabolique. Pour les systèmes de télévision par satellite LTTH nécessitant plus de 4 câbles coaxiaux d'antenne, les systèmes Thor F-LB61 prennent désormais en charge jusqu'à 6 alimentations. Ce système intègre 6 systèmes laser DWDM indépendants et personnalisables dans un seul châssis. Chaque laser convertit le signal TV satellite entrant en un signal fibre optique dans la gamme DWDM. Le signal optique de sortie étant DWDM, cette plateforme est idéale pour une utilisation avec des amplificateurs optiques EDFA. Tout émetteur F-LB61-DWTX en configuration standard constitue un point de départ idéal pour les systèmes LTTH d'entrée de gamme desservant plus de 16 sites. L'amplification optique du signal de sortie par EDFA permet à cet émetteur de servir de base à un système évolutif. À mesure que le nombre de sites à desservir augmente, il est possible d'acquérir des amplificateurs optiques supplémentaires, évitant ainsi l'achat d'émetteurs supplémentaires coûteux. En plus de permettre la réception de la télévision par satellite sans antenne parabolique, les solutions LTTH et F-LB61 peuvent intégrer un accès Internet optique haut débit via GPON ou AE. Ces technologies permettent de fournir l'accès Internet sur la même fibre optique que le service de télévision par satellite. Le câble à fibre optique peut être divisé sur place et déployé pour couvrir des zones plus étendues.


Les systèmes Thor LTTH (L-Band to the Home) permettent aux promoteurs immobiliers et aux gestionnaires d'immeubles collectifs de proposer aux résidents la télévision par satellite et l'internet haut débit sans avoir à installer d'antennes satellites à chaque adresse. LTTH utilise une antenne satellite principale unique comme source de signal et distribue l'intégralité du signal, y compris ses polarités multiples, sur un seul brin de fibre optique monomode (SM-FOC). Similaire à Thor FTTH et aux autres systèmes de fibre optique jusqu'au domicile (FTTH), LTTH est spécifiquement conçu pour la distribution de la télévision par satellite, qui nécessite plusieurs câbles coaxiaux jusqu'à l'antenne. Les systèmes FTTH traditionnels ne fonctionnent pas aux fréquences de la bande L et reposent généralement sur un seul canal RF optique à 1550 nm. LTTH, quant à lui, utilise plusieurs émetteurs laser RF avec multiplexeurs et composants passifs optiques intégrés. Toutes les entrées RF sont combinées en une seule sortie fibre optique, qui peut être amplifiée et distribuée via plusieurs niveaux d'EDFA et de PLC. LTTH permet ainsi de fournir des services de télévision par satellite à large bande passante avec la simplicité d'utilisation des architectures FTTH par câble terrestre.

  • Intègre 6 systèmes laser RFoG pour la télévision par satellite dans un seul boîtier

  • Les 6 lasers sont de type DWDM, basés sur la norme ITU-100 GHz avec un espacement de canaux de 1,4 nm.

  • Prend en charge une très large gamme de fréquences (jusqu'à 45-3000 MHz) pour tous les systèmes mondiaux

  • Plateforme évolutive pour les systèmes de télévision par satellite sur fibre optique LTTH jusqu'à plus de 5000 récepteurs

  • Transmet l'ensemble des chaînes satellites à chaque récepteur, équivalent à 6 câbles coaxiaux

  • Entièrement personnalisable pour tous les canaux optiques du système ITU-100 GHz

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.

F-LB61-TX/RX - 6 LNB sur fibre optique jusqu'à 20 km

F-LB61-TX/RX-40 - 6 LNB sur fibre optique jusqu'à 40 km

F-LB61-TX/RX-80 - 6 LNB sur fibre optique jusqu'à 80 km

F-SNMP (option de surveillance SNMP Ethernet IP pour l'émetteur et le récepteur)
