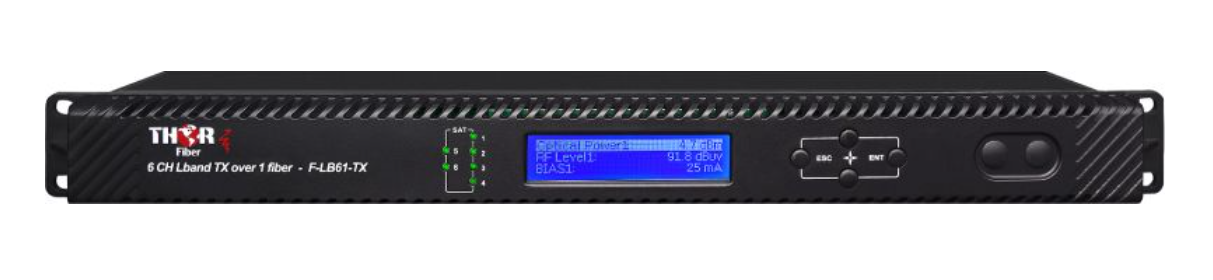

F-LB61-CWDM-TxRx

Système d'extension de commutateur SWM à fibre optique 6 LNB pour télévision par satellite à 6 polarités

Le système F-LB61 de Thor Fiber est conçu pour les systèmes de télévision par satellite équipés de six câbles coaxiaux LNB provenant des antennes. Il s'agit généralement de systèmes prenant en charge une antenne supplémentaire pour la réception de chaînes internationales ou de programmes en clair. La solution LB61 est compatible avec la plupart des antennes de télévision par satellite standard, telles que les systèmes Directv® et Dish Network®. Le LB61 établit une liaison fibre optique entre l'antenne satellite et le commutateur multiple monofilaire du système de télévision. Ceci permet de s'affranchir des limitations de distance entre l'antenne et le reste du système, ou de distribuer le signal d'une seule antenne vers plusieurs points de distribution TV. Le système LB61 standard peut acheminer le signal d'une antenne satellite vers un maximum de 32 récepteurs optiques individuels. Le signal de chaque récepteur est identique à celui de l'antenne satellite d'origine. L'équipement du fournisseur de télévision ne peut donc pas détecter qu'il n'est pas directement connecté à sa propre antenne satellite.

L'application la plus courante du système LB61 est l'extension de la distance maximale entre un système de télévision et son antenne parabolique. Sans système Thor, l'antenne parabolique doit être installée à moins de 100 mètres d'un commutateur multiple ou d'un récepteur. Ceci ne pose généralement pas de problème pour les installations résidentielles, mais constitue un obstacle important dans les grands immeubles ou les installations professionnelles. Le système LB61 accroît la flexibilité des systèmes de télévision par satellite en s'affranchissant de la limitation de distance entre l'antenne et le reste du système.

• Jusqu'à 6 flux RF provenant d'un satellite, 4 LNB sur 1 brin de fibre monomode
• Large bande passante 54-3000 MHz
• Compatible avec de nombreux fournisseurs tels que DirecTV, Dish Network et la télévision gratuite
• Conçu pour être utilisé avec les systèmes multiswitch à un seul fil
• Contrôle de gain (AGC) / Manuel
• Jusqu'à 32 points de terminaison - Récepteurs à partir d'un seul émetteur, utilisant un répartiteur optique 1x32
• Plug and Play
• Ne sature pas optiquement
• Signal RF d'entrée de l'émetteur = Signal RF de sortie du récepteur (100 % transparent)
• L'entrée RF de l'émetteur peut alimenter le LNB en 13 V ou 18 V.
• Envoie une tonalité de contrôle de 22 kHz
•  Un signal RF ATSC supplémentaire provenant d'une antenne locale est possible grâce à la prise en charge du spectre 54-3000 MHz.
• Envoie une tonalité de contrôle de 22 kHz
• Gestion de l'écran LCD et du panneau avant
• L'émetteur affiche la puissance d'entrée RF pour chaque alimentation RF et la puissance de sortie optique pour chacun des 6 lasers CWDM.
• Le récepteur affiche la puissance optique d'entrée de chacun des 6 lasers, y compris la puissance de sortie RF.
• Alimentation interne CA 110V-220V
• Alimentation redondante

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.

F-LB61-TX/RX - 6 LNB sur fibre optique jusqu'à 20 km

F-LB61-TX/RX-40 - 6 LNB sur fibre optique jusqu'à 40 km

F-LB61-TX/RX-80 - 6 LNB sur fibre optique jusqu'à 80 km

F-SNMP (option de surveillance SNMP Ethernet IP pour l'émetteur et le récepteur)
