F-LB41-CWDM-TxRx

Émetteur/récepteur 4 canaux en bande L sur fibre optique pour la télévision par satellite, jusqu'à 32 points de terminaison

4 polarités LNB/TV par satellite sur une fibre monomode jusqu'à 40 km pour les emplacements de parabole éloignés

La méthode la plus pratique pour transporter un signal satellite moderne sur fibre monomode, grâce à un multiplexeur interne capable de gérer jusqu'à 4 signaux d'alimentation satellite RF.

Particulièrement applicable aux systèmes de distribution de télévision par satellite dans un immeuble collectif (MDU) jusqu'à 32 points de terminaison (appartements/chambres).

Compatible avec tout commutateur multiple pour desservir des centaines de clients.

Il fonctionne comme un prolongateur coaxial individuel reliant le LNB à la fibre optique

L'application la plus courante du système LB41 est l'extension de la distance maximale entre un système de télévision et son antenne parabolique. Sans système Thor, l'antenne parabolique doit être installée à moins de 100 mètres d'un commutateur multiple ou d'un récepteur. Ceci ne pose généralement pas de problème pour les installations résidentielles, mais constitue un obstacle important dans les grands immeubles ou les installations professionnelles. Le système LB41 accroît la flexibilité des systèmes de télévision par satellite en s'affranchissant de la limitation de distance entre l'antenne et le reste du système.

Une autre application courante du système LB41 consiste à distribuer le signal d'une antenne satellite commune vers plusieurs récepteurs. Le système LB41 standard (utilisant l'optique CWDM) permet d'acheminer le contenu satellite vers jusqu'à 32 récepteurs optiques à l'aide d'un seul émetteur et d'un coupleur à haut rendement. Les systèmes CWDM standard ne disposent généralement pas d'une puissance suffisante pour assurer une connectivité Internet ou réseau en raison des pertes. Pour les clients nécessitant un système évolutif, Thor propose également ces systèmes avec une optique DWDM. Les versions DWDM de ces émetteurs sont compatibles avec les amplificateurs optiques EDFA. Ceci permet d'étendre le réseau à plus de 5 000 récepteurs optiques et d'intégrer des services Internet ou de réseau IP. Thor désigne les systèmes de type DWDM sous l'appellation LTTH (L-Band to the Home).

Les systèmes Thor Fiber à fibre monomode en bande L à 4 canaux ont été conçus pour offrir la source la plus fiable de transmission de la télévision par satellite sur les systèmes modernes tels que DirecTV, Dish Network et la TNT. L'unité LB-41 reçoit les 4 signaux coaxiaux des 4 LNB présents sur de nombreuses antennes paraboliques et les transporte séparément sur une seule fibre, vous affranchissant ainsi des contraintes de distance jusqu'au point de raccordement. La puissance de ces unités repose sur des lasers performants qui acheminent chaque signal LNB par une couleur de lumière différente, combinée dans un multiplexeur interne. Cette fiabilité garantit une transmission parfaitement transparente de votre antenne vers vos récepteurs, sans perte de qualité d'image. Distribuez facilement ce signal optique à de nombreux points de réception à l'aide d'un répartiteur ou d'un coupleur ; le LB-41 peut alimenter jusqu'à 32 points de réception avec un seul émetteur. Contactez également un représentant Thor pour en savoir plus sur le système DWDM compatible avec les amplificateurs EDFA et de nombreux répartiteurs, permettant de diffuser le signal d'une seule antenne vers 5 000 foyers (points de réception).

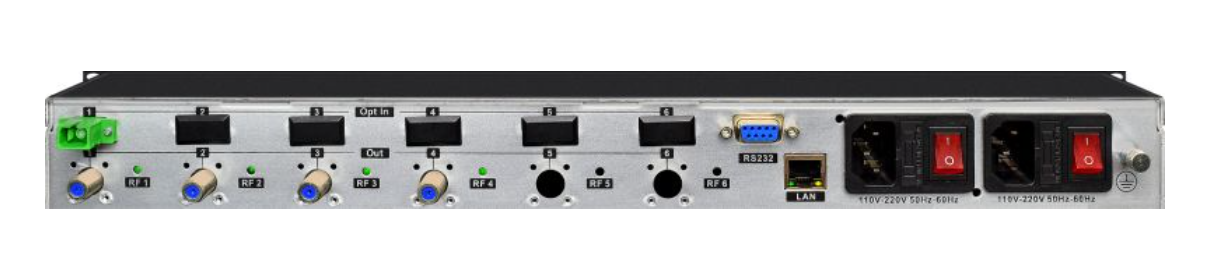

Ces unités, émetteur et récepteur, sont proposées dans un châssis rack 19 pouces standard, permettant de désencombrer votre espace et d'éliminer les câbles superflus. Leur principal atout réside dans leur simplicité d'utilisation (plug & play) et leurs puces de pointe dotées de fonctions automatiques qui minimisent les risques de dépannage. Ce kit multicanal en bande L est la solution idéale pour établir une liaison point à point avec une antenne parabolique sur une distance allant jusqu'à 40 km via une fibre monomode et des connecteurs SC/APC. Si vous souhaitez dissimuler votre antenne parabolique discrètement sur votre propriété tout en craignant une perte de signal vers le décodeur de votre fournisseur d'accès, Thor propose la solution la plus simple et la plus fiable jamais utilisée par nos intégrateurs et installateurs. La technologie CWDM standard intègre des tuners internes automatiques qui s'adaptent à votre antenne et transmettent une image HD d'une netteté exceptionnelle.

Numéros de pièces :

Réf. : F-LB41-TX-CWDM-XX Émetteur à fibre optique 4 LNB

        Récepteur à fibre optique F-LB41-RX-CWDM-XX 4 LNB

xx distance en km

• Jusqu'à 4 flux RF provenant d'un satellite, 4 LNB sur 1 fibre monomode
• Réponse en fréquence étendue de 45 à 3000 MHz (compatible avec les normes ATSC à bande très large et la bande L)
• Compatible avec de nombreux fournisseurs tels que DirecTV, Dish Network et la télévision gratuite
• Conçu pour être utilisé avec les systèmes multiswitch à un seul fil (SWiM)
• Jusqu'à 32 points de terminaison à partir d'un seul émetteur
• Plug and Play
• Ne sature pas
• Signal RF d'entrée de l'émetteur = Signal RF de sortie du récepteur (100 % transparent)
• L'entrée RF de l'émetteur peut alimenter le LNB en 13 V ou 18 V.
• Ajoutez facilement le signal RF ATSC à partir d'une antenne locale grâce à notre large bande de fréquences prenant en charge 54-3000 MHz.
• Envoie une tonalité de contrôle de 22 kHz
• Écran LCD et interface en façade pour une gestion simplifiée des appareils
• L'émetteur affiche la puissance d'entrée RF pour chaque alimentation RF et la puissance de sortie optique pour chaque laser CWDM (4 lasers au total).
• Le récepteur affiche la puissance optique d'entrée de chacun des 4 lasers, ainsi que la puissance de sortie RF.
• Alimentation interne : Alimentation secteur 110 V-220 V
• Alimentation redondante
• Compatible avec Direct TV et Dish Network

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.

F-LB41-CWDM-TX/RX - 4 LNB sur fibre optique jusqu'à 20 km

F-LB41-CWDM-TX/RX-40 - 4 LNB sur fibre optique jusqu'à 40 km

F-LB41-CWDM-TX/RX-80 - 4 LNB sur fibre optique jusqu'à 80 km

F-SNMP (option de surveillance SNMP Ethernet IP pour l'émetteur et le récepteur)
