F-HDMI-SMSC
Description

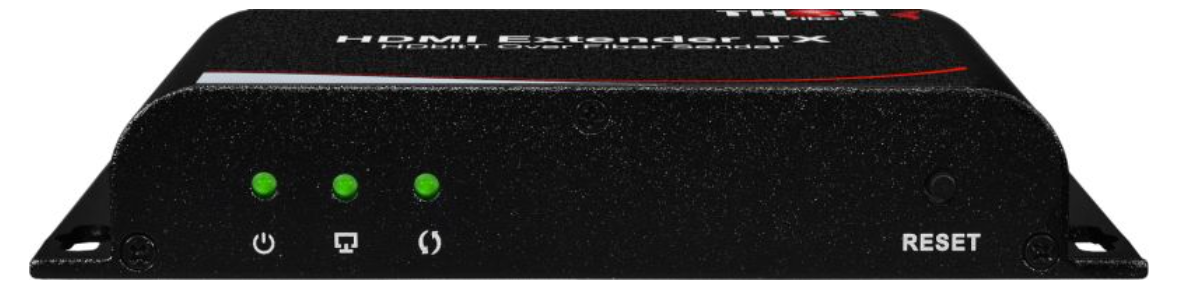

Émetteur et récepteur HDMI sur fibre optique F-HDMI
Le couple émetteur-récepteur F-HDMI permet de transmettre des signaux vidéo HDMI sur des distances plus longues qu'avec les systèmes traditionnels. Les systèmes Thor HDMI monomode sur fibre optique ne nécessitent qu'un seul brin de fibre optique monomode avec connecteurs SFP LC. La technologie SM-FOC moderne confère à ces unités une portée allant jusqu'à 25 km. Les câbles vidéo HDMI sont coûteux et leur portée est très limitée, généralement inférieure à 15 mètres. De plus, sur de longues distances, le signal est fortement distordu. Le système F-HDMI permet de transmettre un flux vidéo HDMI non compressé en 1080i/1080p avec jusqu'à 8 signaux audio intégrés via un câble à fibre optique simple et économique. Un simple adaptateur DVI vers HDMI passif peut également être utilisé pour transmettre des signaux DVI sur la fibre. Pour étendre la portée des décodeurs, nous proposons également une option de retour infrarouge. Celle-ci utilise un récepteur infrarouge à la réception pour transmettre les commandes d'une télécommande infrarouge via un chemin optique de retour. Les signaux infrarouges sont ensuite retransmis par une LED intégrée pour contrôler l'équipement à l'émission. Contactez Thor dès aujourd'hui pour obtenir de l'aide dans la conception de systèmes de distribution de fibres optiques.
Caractéristiques
• Indicateurs de signal d'entrée et de sortie faciles à lire
• Prend en charge les résolutions HDTV jusqu'à 1080p
• Prend en charge les résolutions d'affichage d'ordinateur jusqu'à 1920 x 1200 à 60 Hz
• Distances de transmission jusqu'à 25 km possibles avec la fibre monomode et les connecteurs LC
• Installation facile grâce aux interfaces Plug and Play
• Télécommande infrarouge via une voie de retour optique séparée
Dessins
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
| Paramètres vidéo | |||
|
720p/1080i/1080p 800*600 à 1920*1200 | ||
|
Compatible avec l'interface HDMI et la fonction HDCP | ||
| Paramètres audio | |||
|
Déséquilibré (stéréo) | ||
|
10k/50 Ohms (stéréo) | ||
|
5 dBu/4 Vpp (stéréo) | ||
|
20 Hz ~ 20 kHz à -3 dB | ||
|
>70 dB à 1 kHz (stéréo) | ||
|
3,5 mm | ||
| Paramètres physiques | |||
|
H×L×P 170*100*35 mm | ||
|
12 V CC à 1,5 A | ||
|
0 +50 °C | ||
|
0 à 95 % sans condensation | ||
| Paramètres optiques | |||
|
Conforme à la norme IEEE 802.3zin en 1000BASE_LX | ||
|
1310 nm | ||
|
Taux d'émission de -9,5 à 3 dBm pour un signal optique équilibré à 1310 nm | ||
|
-23 dBm de débit optique équilibré à 1310 nm | ||
|
180 μW | ||
|
<15 μW | ||
|
-116 dB/Hz | ||
|
<10 dB | ||
|
240 MHz à 1,65 GHz | ||
|
1 m à 500 m pour un câble optique multimode, 1 m à 20 km pour un câble monomode. | ||
|
H×L×P 170*100*35 mm | ||
| Paramètres de performance | |||
|
Mode unique | ||
|
Simplex - 1 fibre | ||
|
SFP inclus avec LC | ||
