F-GPS-TX-WE / F-GPS-TX-RM
Description
Référence F-GPS-TX-WE / F-GPS-TX-RM
Le kit GPS sur fibre optique Thor Fiber pour conditions météorologiques extérieures permet d'envoyer un signal GPS sur de longues distances pour la synchronisation des stations de base cellulaires.
Il prend en charge la transmission de tous les principaux signaux de la bande GPS (L1 à L7).
Grâce à son amplificateur à faible bruit (LNA) intégré, cette liaison GPS sur fibre optique offre un facteur de bruit extrêmement faible.
L'envoi de signaux GPS sur câble coaxial sur de longues distances étant très complexe, notre système GPS présente de nombreux avantages :
les unités sont équipées d'écrans LCD affichant les niveaux RF et optiques intégrés.
L'émetteur indique le niveau RF entrant et la puissance de sortie optique. Le récepteur intègre un wattmètre optique et un indicateur de niveau RF, facilitant ainsi le dépannage.

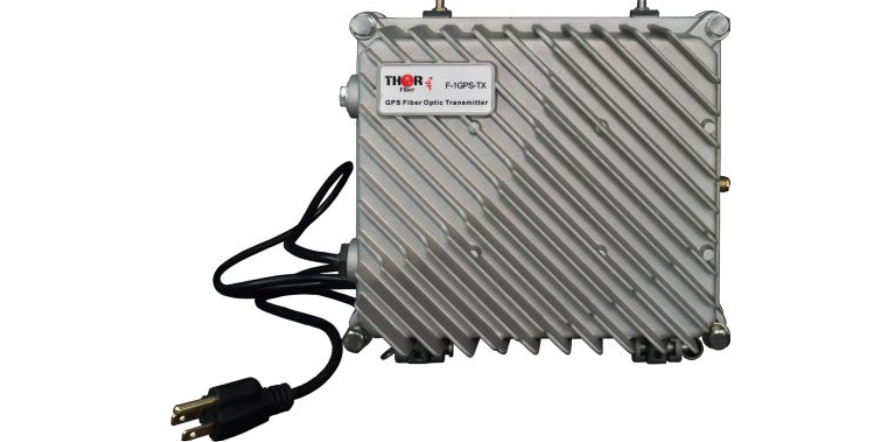

L'émetteur est étanche et le récepteur est montable en rack 1U.
L'émetteur est doté d'un BIOS-T et peut alimenter une antenne GPS active.
L'émetteur et le récepteur disposent tous deux d'une double alimentation redondante, ce qui les rend particulièrement robustes et adaptés aux architectures commerciales.
Ces systèmes sont très faciles à déployer et offrent diverses configurations pour de nombreuses applications.
Le récepteur principal est montable en rack 19 pouces, tandis que l'émetteur, doté d'un boîtier compact intégré, peut être déployé dans n'importe quel environnement.
Les unités sont utilisées pour une transmission point à point de l'émetteur au récepteur. L'émetteur peut être associé à nos coupleurs optiques pour des applications point à multipoint (configuration en étoile) : 1x2, 1x4, 1x8, 1x16 et 1x32.
Il est également possible d'ajouter des coupleurs supplémentaires côté récepteur et de disposer de jusqu'à 6 sorties GPS (sur commande spéciale).
Vous pouvez ajouter des coupleurs optiques 1x2 au récepteur et les utiliser en série, d'un récepteur à l'autre, dans une configuration en cascade pour une distribution simplifiée.
Nos équipements GPS sont conçus pour prendre en charge une large gamme de signaux GPS, garantissant ainsi des performances, une précision et une flexibilité optimales pour diverses applications. Compatibles avec les signaux GPS les plus récents, ils offrent une précision, une robustesse et une fiabilité accrues pour les usages civils et militaires. Vous trouverez ci-dessous la liste des bandes L GPS et leurs fréquences correspondantes prises en charge par nos équipements :
Bandes et fréquences GPS L prises en charge :
-
L1 – 1575,42 MHz
Civil (code C/A), Militaire (code P(Y)) -
L2 – 1227,60 MHz
Militaire (code P(Y)), Civil (code L2C) -
L3 – Détection de détonation nucléaire à 1381,05 MHz
(non utilisé pour la navigation) -
L4 – 1379,913 MHz
Recherche ionosphérique (Utilisation limitée) -
L5 – 1176,45 MHz
Sécurité civile de la vie (aviation) -
L6 – 1278,75 MHz
Usage commercial (GPS III) -
L7 – Signal GPS III modernisé à 1267,6 MHz
Ce support complet garantit que nos équipements peuvent assurer un positionnement et une navigation précis dans des environnements et des scénarios variés, allant des tâches de navigation de base aux applications avancées de haute précision.
Caractéristiques
- Prend en charge les bandes GPS suivantes : L1 à 1 575,42 MHz, L2 à 1 227,60 MHz, L3 à 1 381,05 MHz, L4 à 1 379,913 MHz, L5 à 1 176,45 MHz, L6 à 1 278,75 MHz et L7 à 1 267,6 MHz.
- Émetteur étanche - Émetteur fibre optique NEMA 4 pour boîtier extérieur résistant aux intempéries
- Récepteur montable en rack 19 pouces
- Connecteur RF de type N 50 ohms ou TNC sur demande
- +5V CC vers l'antenne GPS
- Alimentations doubles
- compteur optique intégré
- compteur RF intégré
- Communication et configuration RS232
- Connecteurs fibre optique SC/APC
- L'émetteur prend en charge jusqu'à 32 récepteurs.
- Transmet toutes les bandes GPS, GALILEO et GLONASS courantes.
- Fréquences GPS L1 et L2
- Liaison de 1 m à 50 km
- Des systèmes de plus de 50 km sont également disponibles.
- Alimentation et surveillance de l'antenne GPS
- DAS, WiMAX, Satcom, LTE
- Charge du serveur de temps, entrée/usurpation
- Simple à brancher et à utiliser
- Produit de remplacement Fiber-Span
- Garantie standard Thor Fiber de 5 ans incluse
Applications GPS sur fibre optique :
- antennes-relais,
- Équipement de station de base cellulaire
- abris
- Aéronef
- SATCOM
- Véhicules
- Naval
- Bunkers
- Métros
- Structures de stationnement souterraines,
- Tunnels
- Sous-marins
- Aérospatiale et défense
- Mines et exploitation minière
- Forage des tours océaniques
- Structures sous-marines
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
Sélection du modèle
Émetteur - Boîtier étanche NEMA 4 et double alimentation, écran LCD, indicateurs RF et optiques intégrés
F-GPS-TX-WE - Émetteur GPS à fibre optique
Récepteur - Boîtier rackable 19 pouces, écran LCD, indicateurs RF et optiques, et double alimentation
Récepteur GPS à fibre optique F-GPS-RX-RM (une sortie GPS RF)
Récepteur GPS à fibre optique F-GPS-RX-RM-XX (XX = 2-6) (2 à 6 sorties RF GPS)
Récepteur GPS à fibre optique F-GPS-RX-RM-OU avec sortie optique pour la mise en cascade
Spécification
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
ÉMETTEUR À FIBRE GPS
| Article | Unité | Indices | Remarque |
|
Caractéristiques optiques |
|||
|
Type laser |
DFB | ||
| Longueur d'onde optique | nm | 1310 ou (CWDM 1510, 1530, 1550, 1570 nm - Commande spéciale) |
Spécifié par l'utilisateur |
|
Puissance de sortie optique |
mW | 1 ou ( 2,3,4,8 -Commande spéciale) |
Spécifié par l'utilisateur |
|
Perte de retour optique |
dB | 50 | |
|
Type de connecteur optique |
SC/APC |
Spécifié par l'utilisateur |
|
|
Caractéristiques RF |
|||
|
Impédance d'entrée |
Ω | 50 | |
|
Connecteur RF |
Type N par défaut ou type TNC sur demande |
Spécifié par l'utilisateur |
|
|
Bande passante opérationnelle |
MHz | 85~2400 | |
|
Plage d'entrée |
dBuV | 47~67 |
Niveau d'entrée (atténuation AGC=0) |
|
Platitude |
dB | ±2 |
50~600 MHz |
|
±2 |
600~2000 MHz |
||
|
Perte de retour d'entrée |
dB | 12 |
50~2400 MHz |
|
C/IM3 |
≥55 |
Note 1 |
|
|
Atténuation AGC |
dB | -7~+7 |
Note 2 |
| Réponse en fréquence (85–2400 MHz) | dB | +/-1,2 | |
| Bruit de fond d'entrée à 1 GHz |
dBm?Hz |
-149 _ - 153 | EIN |
| Interception du troisième ordre en entrée à 1 GHz | dBm | 12 | IIp3 |
| Gain de liaison RF | dB | 20 | |
| Plage dynamique sans éperons | (dB/Hz)2/3 | 109 | SFDR |
| Isolement | dB | 50 - 60 | |
|
Caractéristiques générales |
|||
|
Interface série |
RS232 | ||
|
Alimentation électrique (CA) |
V | 100~240 |
double alimentation en option |
|
Consommation |
W | 10 | |
|
Humidité relative |
% | 5~95 | |
|
Température de fonctionnement |
°C | -20~60 | |
|
Température de stockage |
°C | -40~70 | |
|
Dimension (L)*(P)*(H) |
mm | 1U 19 pouces 483*395*44 |
|
Note 1 : C/IM3 est défini comme le rapport entre le pic du signal porteur et le triple battement (IM3) à l’aide d’un test à deux tons (1,0 GHz et 1,1 GHz).
Note 2 : Les conditions de test utilisent l’émetteur optique spécifié, une atténuation CAG nulle et une puissance de réception optique de -5 dBm.
RÉCEPTEUR À FIBRE GPS
| Article | Unité | Indices | Remarque |
|
Caractéristiques optiques |
|||
|
|
|||
|
Longueur d'onde optique |
nm | 1260-1620 |
|
|
Réactivité |
A/W |
≥0,9 |
