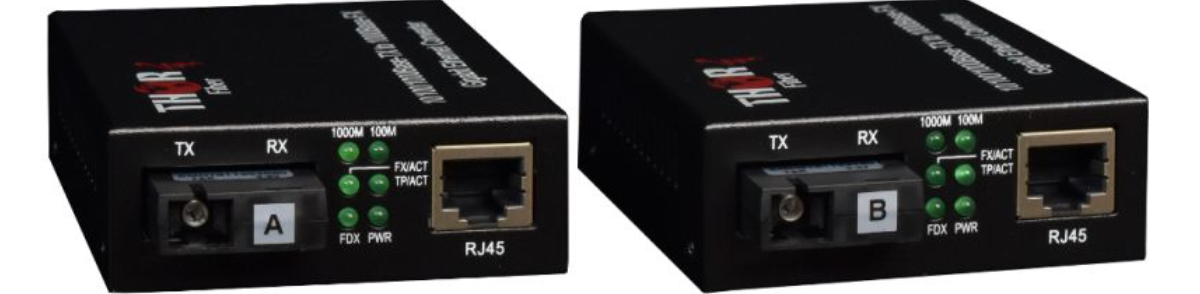

F-GET-TRS-A et F-GET-TRS-B
Description
Connecteur optique simplex SC/UPC monomode ou multimode
Grâce à sa capacité de transmission et de réception bidirectionnelle sur une seule fibre, ce produit peut réduire de moitié vos coûts de câblage !
Convertisseurs de média WDM à fibre unique 10/100/1000Base-TX vers 1000Base-FX
Les nouveaux convertisseurs Gigabit et Fast Ethernet de Thor Fiber permettent désormais d'utiliser une seule fibre pour des conversions Ethernet full duplex sur fibre optique. Grâce à une technologie de transmission fibre avancée, Thor prend en charge la transmission et la réception simultanées de toutes les données en full duplex sur une seule fibre, multimode ou monomode. Cela se traduit par moins de câblage, plus de fibres disponibles, des coûts réduits pour les nouveaux projets et un câblage simplifié permettant de transmettre des données bidirectionnelles Gigabit sur une fibre à l'aide d'un connecteur SC/PC simplex. Chaque modèle est identifié par la lettre A ou B ; les deux sont nécessaires pour constituer un ensemble. Il est impossible de connecter deux modèles A ou deux modèles B ensemble. En créant le système des modèles A et B, nous pouvons désormais utiliser deux longueurs d'onde, 1310 nm pour l'émission et 1550 nm pour la réception, en environnement full duplex sur une seule fibre.
Caractéristiques
- Tous les convertisseurs sont conformes aux normes Fast Ethernet IEEE 802.3 et 802.3u.
- Indication par LED : Alimentation, FDX, TP 100, TP Link/Act, Fibre 100, Fibre Link/AC
- Négociation automatique 10/100/1000 Mbps
- Passage automatique pour le port TP
- Alarme de liaison d'assistance
- Prend en charge le mode Switch et le mode convertisseur pur.
- Commutateur double port 10/100 Mbps intégré
- Boîtier métallique
- Adaptateur secteur externe
- 1000 Mb/s en duplex intégral
Dessins
Sélection du modèle
Le Link contient les unités A et B ainsi que les alimentations.
F-GET-TRS-A 1310-20/40/80/120 (km) : Convertisseur de média à fibre unique
10/100/100Base-T vers 1000Base-FX amélioré , émetteur (WDM TX1310 nm/ RX1550 nm) ; F-GET-TRS-B 1550-20/40/80/120 (km) : Convertisseur de média à fibre unique 10/100/1000Base-T vers 1000Base-FX amélioré , récepteur (WDM TX1550 nm/RX1310 nm).
Le prix indiqué comprend les alimentations F-GET-TRS-A et F-GET-TRS-B.
UNITÉS AVEC OPTIONS POE+ sur le port RJ45
F-GET-TRS-POE+A 10/100/100Base-T vers 1000Base-FX Fibre unique / Côté A - 1310 nm / PoE+ 802.3 / 30 W
F-GET-TRS-POE+B 10/100/100Base-T vers 1000Base-FX Fibre unique / Côté B - 1550 nm / PoE+ 802.3 / 30 W
|
Châssis 14 emplacements disponible PN : F-Chassis -14 |
 |
Spécification
|
Connecteur SC/PC SIMPLEX |
|
IEEE 802.3 10BaseT, 802.3u 100BaseTX/FX |
|
1 K |
|
14 880 pps |
|
148 800 pps |
|
2000 Mbps - Duplex intégral |
|
1310 nm pour la face A et 1550 nm pour la face B |
|
1000BaseFX : 1 connecteur SC simplex |
|
3000 pieds pour la version multimode, 20 km pour la version monomode ; (option 40 ou 80 km en supplément) |
|
-8 dBm pour la version 20 km |
|
-0 dBm pour la version 80/120 km/h |
|
5 V CC, 1,6 A |
|
10/100BaseT : 1 connecteur RJ45 |
|
-30,0 dBm pour la version 80/120 km/h, -25 dBm pour la version 40 km/h, -18 dBm pour la version 20 km/h |
|
5 W |
|
0° ~ 50° C |
|
5 % à 90 % sans condensation |
|
70 x 95 x 26 mm (2,75 x 3,74 x 1,02 pouces) |
|
0,6 kg |
|
FCC Classe A, CE |
|
10,0 dB /20 km, 15 dB /40 km, 27 dB /80 km, 35 dB /120 km |
|
Stockage et transfert |
POE + (Spécifique au modèle) |
-20°C à 60°C
F-GET-TRS-POE+A 10/100/100Base-T vers 1000Base-FX Fibre unique / Côté A - 1310 nm / PoE+ 802.3 / 30 W F-GET-TRS-POE+B 10/100/100Base-T vers 1000Base-FX Fibre unique / Côté B - 1550 nm / PoE+ 802.3 / 30 W |
