F-DVI-TX/RX
Description
L'émetteur (TX) se connecte à un PC ou un lecteur Blu-ray pour les sources HDMI, DVI ou VGA, tandis que le récepteur (RX) se connecte à un écran, des haut-parleurs, un microphone ou des périphériques USB. Cette solution repose sur la technologie IP standard : l'émetteur convertit les signaux d'entrée (vidéo, audio, USB, etc.) en paquets IP et les transmet en multicast/unicast à un commutateur Gigabit Ethernet. À l'autre extrémité, les récepteurs reçoivent les paquets IP du commutateur Ethernet, puis les reconvertissent en signaux HDMI/DVI/VGA, audio, USB, etc., avant de les envoyer à l'écran, aux haut-parleurs ou aux périphériques USB. Grâce à son moteur d'encodage/décodage intégrant une fonction de mise à l'échelle, plusieurs récepteurs peuvent être configurés en mur d'images. Cette solution est idéale pour la diffusion audiovisuelle, le contrôle KVM matriciel et les applications de mur d'images telles que l'affichage d'informations, le divertissement, les salles de réunion, les tribunaux, le secteur médical, militaire et l'éducation (signalétique numérique).
Caractéristiques
- Prise en charge des résolutions HDMI/DVI/VGA 1080p ou 1920x1200.
- Prise en charge du connecteur LC/SC standard, module SFP monocœur SM/MM (1,25 Gbit/s en amont).
- Prise en charge de la diffusion un-à-un (Unicast) et un-à-plusieurs (Multicast).
- Prend en charge la diffusion de groupe plusieurs-à-plusieurs si le commutateur Ethernet a activé l'IGMP.
- Prise en charge du contrôle à distance via USB pour PC.
- Le moteur d'encodage/décodage construit avec une fonction de mise à l'échelle permet de configurer plusieurs récepteurs de manière flexible en tant qu'écrans de mur vidéo avec une rotation de 180° et 270°.
- Compatible avec les entrées audio HDMI et stéréo 3,5 mm.
- Le récepteur prend en charge les microphones de 3,5 mm.
- Prise en charge de l'option de pont IR et RS-232.
- Conception matérielle pure, plug-and-play, aucune installation de logiciel requise.
- Configuration HTTP intégrée pour l'adresse IP, le nom du périphérique, le mode multicast/unicast, le débit en bauds, etc.
- Fournir un logiciel de gestion des connexions pour la gestion des connexions émetteurs/récepteurs.
- Fournir un logiciel de gestion de murs d'images pour la configuration et le fonctionnement des murs d'images.
- Conforme aux normes FCC, CE et RoHS.
- Applications
- Extendeur HDMI VGA DVI IP,
- Encodeur-décodeur réseau IP HDMI,
- Encodeur-décodeur IP réseau VGA
- Encodeur-décodeur IP réseau DVI
- Prolongateur USB sur le réseau,
- prolongateur de réseau KVM,
- prolongateur de fibre KVM,
- Diffuser un flux vidéo VGA vers plusieurs moniteurs via le réseau
Dessins
Sélection du modèle
F-DVI-TX/RX
Spécification
| Numéro de modèle | Émetteurs | Récepteur | |
| F-DVI-TX | F-DVI-RX | ||
|
Connecteurs |
Connecteur DVI-I pour entrée HDMI/DVI-D/VGA | 1 | N / A |
|

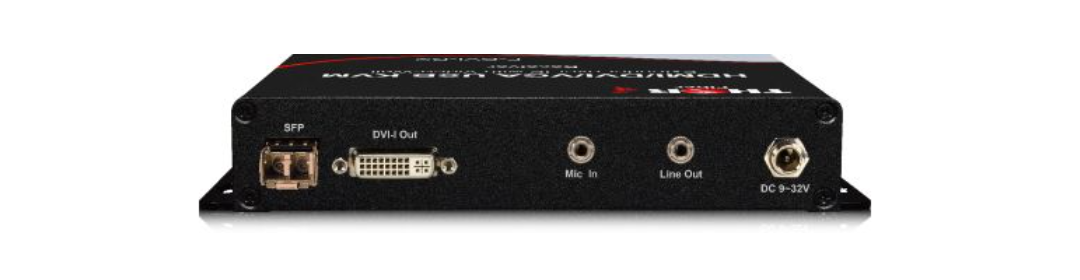

Connecteur DVI-I pour sortie HDMI/DVI-D/VGA |
N / A | 1 | |
| Pouvoir | Alimentation CC 9~32 V, 15 W | Alimentation CC 9~32 V, 20 W | |
| Port réseau |
1 module SFP avec connecteur LC/SC, câble monoconducteur SM/MM |
||
| USB en amont (vers PC) | 1 x USB-B | N / A | |
| USB vers périphériques | N / A | 2 ports USB-A 2.0 + 2 ports USB-A 1.1 | |
| Trous de fixation | Oui | ||
| Entrée ligne 3,5 mm | 1 | N / A | |
| Entrée micro 3,5 mm | N / A | 1 | |
| Sortie ligne 3,5 mm | 1 | ||
| Télécommande infrarouge (option) | 1 x émetteur infrarouge | 1 récepteur infrarouge | |
| RS-232 | Oui | ||
| Résolution | 1080p ou PC 1920 x 1200 à 60 Hz | ||
| Câble d'interconnexion | Fibre optique monomode (3 km) ou multimode (550 m) | ||
| Environnement |
Température de fonctionnement |
0 à 50 °C | |
| Température de stockage | -20 à 85 °C | ||
| Humidité | 0 à 80 % sans condensation | ||
|
Propriétés physiques |
Matériel | Métal (noir) | |
| Poids | 453 g | 458 g | |
| Dimension | 150 x 110 x 28 mm | 150 x 110 x 28 mm | |
