F-8XLR-HiFi-TxRx
Description
Le F-8XLR-HiFi-TX/RX est un émetteur-récepteur audio multicanal professionnel Hi-Fi sur fibre optique doté d'une interface XLR 3 broches. Il assure une transmission audio Hi-Fi haute qualité de 1 à 8 canaux sur une ligne optique. L'émetteur à fibre optique convertit les signaux audio haute qualité en signaux numériques, puis en signaux optiques pour la transmission. Le récepteur à fibre optique effectue la conversion photoélectrique du signal lumineux modulé en signal analogique XLR pour le transfert sur fibre.
Notre convertisseur/extendeur audio symétrique vers fibre optique est utilisé pour une transmission audio professionnelle et d'une qualité exceptionnelle sur fibre, avec un rapport signal/bruit si faible que vous serez stupéfait par la qualité sonore obtenue à partir de sources analogiques.
Caractéristiques
- Conception compacte de 1U de hauteur (19 pouces), permettant une installation sur un rack standard.
- interface optique
- Prise en charge de l'indication de perte de signal optique
- ST/PC
- Interface XLR pour l'audio
- L'émetteur optique offre jusqu'à 8 interfaces XLR pour une entrée audio symétrique.
- Le récepteur optique offre jusqu'à 8 interfaces XLR pour une sortie audio symétrique.
- Précision quantifiée sur 24 bits, fréquence d'échantillonnage de 192 kHz
- Le rapport signal/bruit est supérieur à 98 dB.
- Distorsion harmonique totale (THD) < 0,03 %
- Fournit une alimentation redondante double AC110~220V
- Les applications comprennent :
- Concerts
- Églises,
- événements sportifs
- liaisons entre le studio et l'émetteur (STL)
- studio à studio
- du studio à la tête de réseau CATV
- transporteur public,
- Circuits de télécommunications RBOC,
- Formation à distance,
- Systèmes de transport intelligents
- Flux de données de retour provenant d'événements spéciaux.

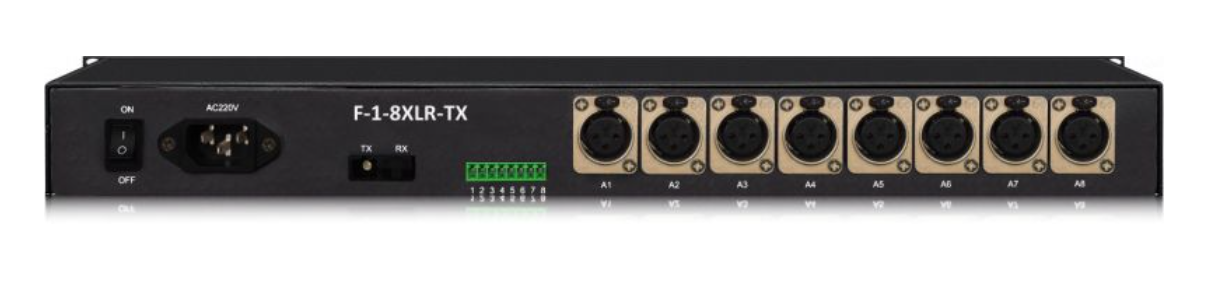

Dessins
Spécification
|
Interfaces sur panneau
|
||
|
Nom |
Description |
|
|
OPTER |
Interface optique unidirectionnelle, connecteur ST/PC |
|
|
Entrée/Sortie XLR |
Interface d'entrée/sortie XLR pour l'audio |
|
|
Pouvoir |
Alimentation secteur AC110~220V prise en charge. |
|
|
Interrupteur d'alimentation |
MARCHE : mise sous tension ; OFF : mise hors tension |
|
|
AC110~220V AC |
Alimentation secteur. 100 V CA ~ 230 V CA |
|
|
Indicateurs sur le panneau
|
||
|
Nom |
Description |
|
|
PWR1, PWR2 |
Voyants Power1/Power2, VERTS MARCHE : l'alimentation fonctionne normalement OFF : alimentation anormale ou absente. |
|
|
LIEN (Émetteur) |
Indicateur d'état du port optique. VERT MARCHE : Le port optique fonctionne normalement OFF : Le port optique fonctionne anormalement |
|
|
LIEN (Récepteur) |
Indicateur optique d'état de réception. ROUGE/VERT/JAUNE. ROUGE ALLUMÉ : Une perte de signal optique est détectée au niveau du port. VERT ALLUMÉ : Recevez un signal normal. VERT DÉSACTIVÉ : Le port optique fonctionne anormalement. JAUNE ALLUMÉ/CLIGNOTANT : Clignote en cas d’erreur de bits, et reste allumé en cas d’erreur de bits grave. |
|
|
VERROUILLAGE |
Indicateur d'état du canal audio XLR, ROUGE/VERT. OFF : Aucun signal d'entrée ou la tension crête à crête d'un signal d'entrée est inférieure à 0,2 Vc-c. MARCHE : Entrée/sortie normale. CLIGNOTANT VERT : la tension crête à crête d'un signal d'entrée est comprise entre 0,2 Vc-c et 5,6 Vc-c, et le taux de distorsion harmonique (THD) est inférieur à 0,03 %. ROUGE ALLUMÉ : la tension crête à crête d’un signal d’entrée au niveau de l’émetteur atteint 5,6 V, le signal sera haché. |
|
|
Spécifications techniques
|
||
|
Interface optique |
||
|
Article |
Description |
|
|
Connecteur |
ST/PC |
|
|
Distance |
0-20 km (fibre monomode) 2000 pieds (fibre multimode) |
|
|
Réception de la sensibilité |
-23 dBm |
|
|
Puissance optique de surcharge |
-3 dBm |
|
|
puissance optique de sortie |
-5,5-5,6 dBm |
|
|
Longueur d'onde |
1310 nm |
|
|
Interface XLR
|
||
|
Connecteur |
XLR |
|
|
Le niveau d'entrée différentiel maximal |
5,6 Vc-c |
|
|
Le niveau de sortie différentiel maximal |
6,2 Vc-c |
|
|
Consommation d'énergie |
6 W en émission et en réception |
|
|
bande passante de fréquence |
20 Hz ~ 50 kHz à -3 dB |
|
|
Isolation des canaux adjacents |
>94dB@1KHz (1,228Vrms) |
|
|
Impédance |
Impédance d'entrée : 200 kΩ, Impédance de sortie : 600 Ω |
|
|
Réception de la sensibilité |
0,11 Vc-c |
|
|
SNR |
>98dB@1KHz (1,228Vrms) |
|
|
THD (Distorsion Harmonique Totale) |
<0,03% à 1 kHz |
|
|
Alimentation
|
||
|
Alimentation électrique |
AC110~AC220 (50HZ~60HZ) |
|
|
plage de tension d'entrée |
100~230 V CA |
|
|
Exigences environnementales |
||
|
Température de fonctionnement |
0 à 65 °C |
|
|
Humidité relative |
≤95°C, pas de condensation |
|
|
température de stockage |
-40 à 85 °C |
|
|
Dimensions mécaniques |
||
|
Dimension |
482 mm (L) × 44 mm (H) × 250 mm (l) |
|
Note:
1. La distance de transmission par défaut est de 20 km. Veuillez préciser lors de votre commande si une distance supérieure (40, 60 ou 80 km) est requise.
2. Afin d'éviter d'endommager les modules optiques, un atténuateur (10 dB en général) doit être inséré dans le court segment de fibre optique parfois utilisé pour connecter les deux appareils à des fins de test.
