F-8V16A-TxRx-RM
Description

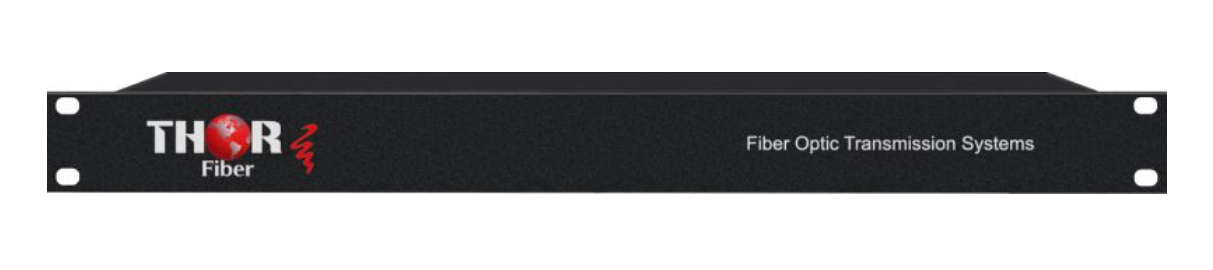

8 Vidéo 16 Audio sur un multiplexeur à fibre optique unique
Kit émetteur-récepteur fibre optique vidéo et audio rackable pour le transport de 8 canaux vidéo et 16 canaux audio sur fibre monomode ou multimode. Nous proposons également des unités pour le transport bidirectionnel sur une seule fibre. Le F-8V16A-TxRx-RM est un multiplexeur vidéo vers fibre de qualité broadcast qui transporte tous les canaux audio et vidéo sur une seule fibre, le tout dans un châssis 1U. Notre unité utilise des techniques de transmission numérique 10 bits de haute qualité, éliminant les parasites et le flou du signal et garantissant un transport vidéo de qualité broadcast. Nos unités sont conçues pour fonctionner avec de la fibre optique monomode ou multimode standard, avec des distances de transmission allant jusqu'à 120 km en fibre monomode (20 km pour les unités standard).
Caractéristiques
• Transmission vidéo en bande de base à 8 canaux
• 16 canaux audio
• Transmission vidéo par fibre optique pour des distances allant jusqu'à 120 km (norme de 20 km)
• Échantillonnage vidéo numérique 10 bits de haute qualité
• Champ extensible à 16 entrées vidéo/32 entrées audio
• 67 dB SNR
• Transmission bidirectionnelle disponible
• CWDM 1470 nm, 1490 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm, 1590 nm, 1610 nm (en option)
• DWDM (optionnel)
Dessins
Sélection du modèle
| Numéro de modèle | Description | |
|
Émetteur fibre monomode 8 canaux vidéo et 16 canaux audio pour une portée de 20 km | |
|
Récepteur fibre monomode 8 entrées vidéo et 16 entrées audio pour une portée de 20 km | |
|
Émetteur fibre monomode 8 canaux vidéo et 16 canaux audio pour une portée de 40 km | |
|
Récepteur fibre monomode 8 entrées vidéo et 16 entrées audio pour une portée de 40 km | |
|
Émetteur fibre monomode 8 pistes vidéo et 16 pistes audio pour une portée de 80 km | |
|
Récepteur fibre monomode 8 entrées vidéo et 16 entrées audio pour une portée de 80 km | |
|
Émetteur fibre monomode 8 canaux vidéo et 16 canaux audio pour une portée de 120 km | |
|
Récepteur fibre monomode 8 entrées vidéo et 16 entrées audio pour une portée de 120 km |
Accessoires et mises à niveau
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
NTSC, PAL, SECAM | ||
|
8 entrées vidéo composite en bande de base et 16 ou 32 entrées audio (en option) | ||
|
10 Hz à 6,5 MHz | ||
|
67 dB, < 1 degré / < 0,5 % | ||
|
1 Vc-c, 75 ohms | ||
|
Bornier, 600 ohms | ||
|
480 mm x 225 mm x 44 mm | ||
|
Température de fonctionnement : 0 °C à 50 °C ; Température de stockage : -20 °C à 70 °C ; Humidité de fonctionnement : 10 % à 90 % HR ; Humidité de stockage : 5 % à 90 % HR |
||
|
Tension : 110/240 V ; alimentation interne à détection automatique | ||
|
|||
|
1310nm - 40Km, 1550nm, CWDM, DWDM -80Km - 120Km |
||
|
-5 dBm | ||
|
-30 dBm | ||
|
Non | ||
