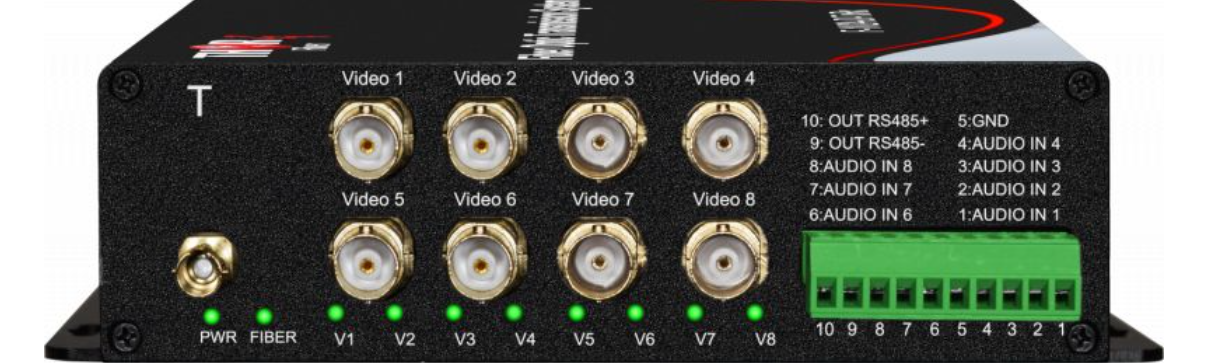

F-8V16A-1D-TxRx
Description
Vidéo CVBS composite analogique en bande de base, audio analogique et données série RS485. Ces unités sont faciles à contrôler via RS485 et sont des convertisseurs optiques plug-and-play permettant de transmettre la vidéo et l'audio sur de longues distances. La transmission de la vidéo et de l'audio par câbles de cuivre sur une distance supérieure à 30 mètres est très peu pratique. La fibre optique, monomode ou multimode, représente une solution bien plus performante. De nombreux appareils vidéo, tels que les magnétoscopes, les lecteurs DVD et les décodeurs, utilisent encore une interface audio/vidéo analogique. Notre unité dispose d'une interface vidéo BNC 75 ohms. Pour chaque signal vidéo, elle fournit deux signaux audio, utilisables en mode asymétrique ou différentiel. Par exemple, un signal vidéo correspond à deux signaux audio, deux signaux vidéo à quatre signaux audio ; vous disposez ainsi d'un port vidéo avec sorties audio gauche et droite. De plus, les émetteurs-récepteurs sont dotés d'une interface de données série RS485, permettant d'envoyer des commandes à plusieurs caméras ou autres sources vidéo depuis le point de tête de réseau jusqu'au point de réception. Le kit comprend deux pièces : un émetteur et un récepteur, chacun alimenté en 12 V CC. L’émetteur doit être placé près de la source vidéo/audio (par exemple, une caméra), et le récepteur près du moniteur ou de l’enregistreur. Ces unités peuvent être utilisées pour des applications de synchronisation, notamment pour l’envoi de signaux CVBS (impulsions noires) ou d’impulsions de synchronisation par fibre optique.
Caractéristiques
- Connecteur fibre ST/PC
- Connecteur vidéo BNC 75 ohms
- Bornier pour audio symétrique et asymétrique
- Bornier pour données RS485
- La vidéo prend en charge les formats NTSC, PAL et SECAM.
- Transmission point à point jusqu'à 120 km (unités standard 20 km en monomode)
- Fibre monomode ou multimode prise en charge
- Voyants LED pour l'alimentation et l'encre optique
- Lame autonome ou pour montage en rack disponible
- Prend en charge les impulsions de synchronisation à trois niveaux
- Audio numérisé 24 bits
- Bande passante vidéo de 10 MHz
- Audio 600 Ω asymétrique, bande passante : 20 Hz ~ 20 kHz
- Résolution audio : 24 bits ; rapport signal/bruit (SNR) : > 80 dB
- Vidéo de qualité diffusion encodée numériquement en 10 bits
- Alimentation portable 12 V CC incluse
- Transport de signaux sur courte et longue distance jusqu'à 120 km - selon le modèle
Dessins
Sélection du modèle
F-XXV-YYA-1D-TX/RX-ZZ
XX - Nombre de vidéos
YY - Nombre d'audios
Distance ZZ en km --- la valeur par défaut est de 20 km sur fibre monomode et de 2000 pieds sur fibre multimode (40, 60, 80, 120 km sur demande)
Kit émetteur-récepteur F-1V2A-1D-TxRx : 1 sortie vidéo CVBS + 2 sorties audio unidirectionnelles asymétriques + transmission de données RS485 inversée sur fibre optique
Kit émetteur-récepteur F-2V4A-1D-TxRx : 2 sorties vidéo CVBS + 4 sorties audio unidirectionnelles asymétriques + transmission de données RS485 inversée sur fibre optique
Kit émetteur-récepteur F-4V8A-1D-TxRx - 4 sorties vidéo CVBS + 8 sorties audio unidirectionnelles asymétriques + transmission de données RS485 inversée sur fibre optique
Kit émetteur-récepteur F-8V16A-1D-TxRx - 8 sorties vidéo CVBS + 16 sorties audio unidirectionnelles asymétriques + transmission de données RS485 inversée sur fibre optique
F-16V32A-1D-TxRx - Émetteur-récepteur simple : 16 sorties vidéo CVBS + 32 sorties audio unidirectionnelles asymétriques + données RS485 inversées sur 1 fibre optique
Spécification
|
Interface vidéo Norme vidéo Niveau d'entrée/sortie vidéo Nombre de canaux Interface audio |
BNC - 75Ω (1 à 32 canaux - dépend du modèle) NTSC, PAL, SECAM 1V pp Vidéo - 1 à 32 canaux, Audio - 2 à 64 canaux, le nombre de canaux audio est généralement le double du nombre de canaux vidéo. bornier |
|
Impédance d'entrée/sortie audio |
600 ohms - asymétrique |
| Tension de niveau audio | jusqu'à 2 V-pp |
|
Niveau audio |
0 dBm |
|
Bande passante audio Bande passante vidéo Résolution en bits Formats de données Débit de données |
10 Hz à 24,5 kHz 10 MHz prend en charge les impulsions de synchronisation à trois niveaux Transmission numérique 10 bits RS485 (2 fils ou 4 fils) Jusqu'à 115,2 kbit/s |
|
Taux d'échantillonnage |
48 kHz |
|
Bande passante numérique |
24 bits |
| SNR | meilleur que 79 dB |
| Distorsion harmonique totale (THD) à 1 kHz | 1% |
| connecteur optique | ST/PC (autres connecteurs disponibles sur demande - supplément) |
| distance de la fibre optique |
L'unité de base prend en charge 2000 pieds de fibre multimode 50/125u, 62,5/125u et jusqu'à 20 km de fibre monomode -9/125u (d'autres distances sont disponibles sur demande - supplément). |
| Longueur d'onde optique | 1310 nm (d'autres longueurs d'onde, comme 1550 nm ou CWDM, sont disponibles sur demande, moyennant un supplément). |
| Pouvoir | 12 V CC (alimentation incluse) |
| Consommation d'énergie | 3W |
| Adaptateur secteur | AC-90-240 V CA / 5060 Hz |
| Dimensions : | 7 po x 6,5 po x 1 po |
|
Température de fonctionnement |
-20°C ~ +75°C |
|
Poids |
1 lb |
| MTBF | plus de 100 000 heures |
