F-2VD-TX/RX
Description

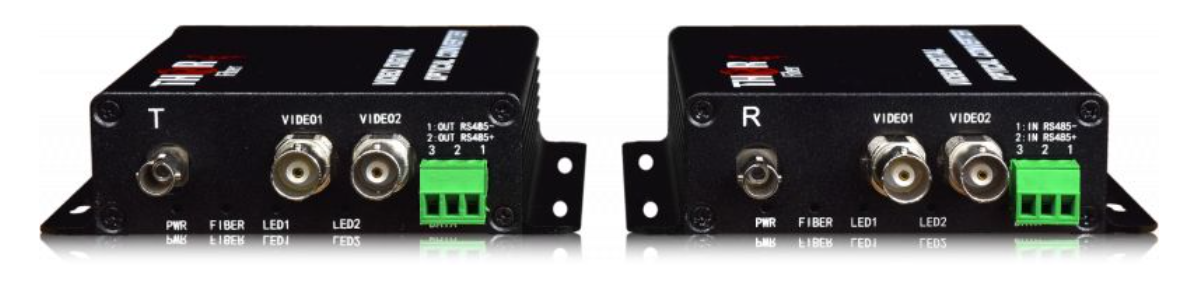

Émetteur/récepteur à fibre optique haute performance pour la vidéo composite 2 canaux et la commande RS485
Conçu pour les environnements exigeants tels que la sécurité et la diffusion, ce kit émetteur-récepteur à fibre optique combine vidéo et données dans un format compact. Il prend en charge la transmission vidéo analogique CVBS (2 x 2) ainsi que les données RS485 pour le contrôle des caméras sur la même liaison fibre. Utilisant la technologie WDM, il fonctionne à 1300 nm pour la vidéo et à 1550 nm pour le RS485, offrant des performances stables pour des applications telles que l'affichage dynamique et la vidéosurveillance.
Dessins
Sélection du modèle
Sélection du modèle
Kit TX/RX F-2VD-TX/RX - Transmission et réception de données RS485 CVBS (aller + retour) sur fibre optique - Portée : 20 km
Kit émetteur-récepteur CVBS sur fibre optique F-2V-TX/RX - 20 km
Versions 40, 80,120Km, XX=40,80,120 en Km
F-2VD-TX / RX-XX
F-2V-TX / RX-XX
Spécification
| Vidéo | |
|
8,0 MHz |
|
10 bits |
|
1 % typique |
|
1 typique |
|
>67 dB |
| Audio | |
|
20 Hz ~ 20 kHz |
|
24 bits |
|
> 75 dB |
|
<0,1% |
| Données | |
|
RS-232/485/422, Manchester, biphasé |
|
Duplex intégral/Semi-duplex |
|
D<10-9 |
