F-2V4A-TxRx-RM
Description

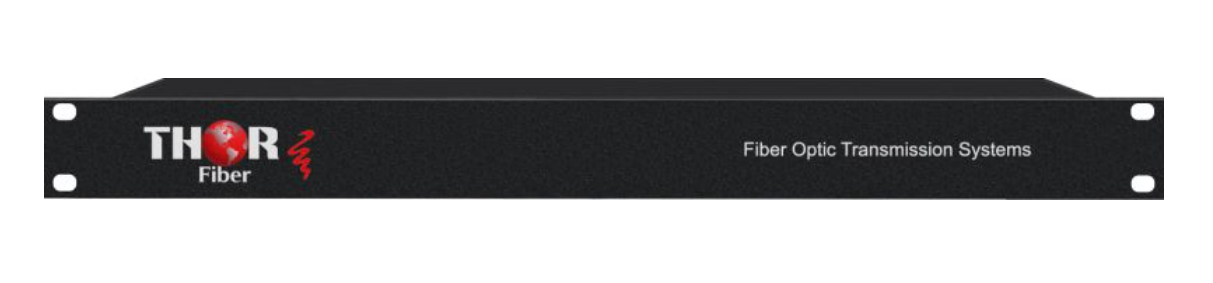

Émetteur/récepteur fibre optique 2 flux vidéo et 4 flux audio
PN : F-2V4A-TxRx-RM
Ce dispositif permet le transport optique de 2 flux vidéo en bande de base et de 4 flux audio sur une fibre monomode ou multimode. Nous proposons de nombreuses solutions standard et sur mesure pour la transmission vidéo sur fibre. Nos convertisseurs vidéo/fibre sont idéaux pour le multiplexage jusqu'à 32 canaux vidéo composites et 64 canaux audio sur une seule fibre. Nous fabriquons également des unités pour le transport bidirectionnel de signaux sur une seule fibre. Le F-2V4A est un multiplexeur vidéo/fibre qui transporte deux canaux vidéo composites et quatre canaux audio sur une seule fibre. Notre unité utilise des techniques de transmission numérique 10 bits de haute qualité, éliminant ainsi les parasites et le flou du signal. Nos unités sont conçues pour fonctionner avec la fibre optique standard monomode ou multimode, avec des distances de transmission allant jusqu'à 120 km en fibre monomode.
Caractéristiques
• Échantillonnage numérique 10 bits de haute qualité des entrées vidéo
• Transmission vidéo sur fibre optique pour des distances allant jusqu'à 120 km (standard 20 km)
• Transmission vidéo en bande de base ou transmission vidéo/audio composite
• Transmission audio optionnelle à 2, 4, 6 ou 8 canaux
• Audio compatible avec les formats audio symétriques ou asymétriques
• Transmission numérique non compressée de haute qualité
• Rapport signal/bruit de 67 dB
• Transmission bidirectionnelle disponible
Dessins
Sélection du modèle
| Numéro de modèle | Description |
|
Émetteur fibre multimode 2 vidéos 4 audio pour une portée de 2 km |
|
Récepteur fibre multimode 2 vidéos 4 audio pour une portée de 2 km |
|
Émetteur fibre monomode 2 vidéos 4 audio pour une portée de 40 km |
|
Récepteur fibre monomode 2 vidéos 4 audio pour une portée de 40 km |
|
Émetteur fibre monomode 2 entrées vidéo et 4 entrées audio pour une portée de 80 km |
|
Récepteur fibre monomode 2 vidéos 4 audio pour une portée de 80 km |
|
Émetteur fibre monomode 2 entrées vidéo et 4 entrées audio pour une portée de 120 km |
|
Récepteur fibre monomode 2 entrées vidéo et 4 entrées audio pour une portée de 120 km |
Accessoires et mises à niveau
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
NTSC, PAL, SECAM | ||
|
2 entrées vidéo composite en bande de base et 4 ou 8 entrées audio (en option) | ||
|
10 Hz à 6,5 MHz | ||
|
67 dB, < 1 degré / < 0,5 % | ||
|
1 Vc-c, 75 ohms | ||
|
Bornier, 600 ohms | ||
|
480 mm x 225 mm x 44 mm | ||
|
Température de fonctionnement : 0 °C à 50 °C ; Température de stockage : -20 °C à 70 °C ; Humidité de fonctionnement : 10 % à 90 % HR ; Humidité de stockage : 5 % à 90 % HR |
||
|
Tension : 110/240 V ; alimentation interne à détection automatique | ||
|
|||
|
1310nm - 40Km, 1550nm, CWDM, DWDM -80Km - 120Km |
||
|
-5 dBm | ||
|
-30 dBm | ||
|
Non | ||
