F-2HD-1D-TVI-TxRx
Description

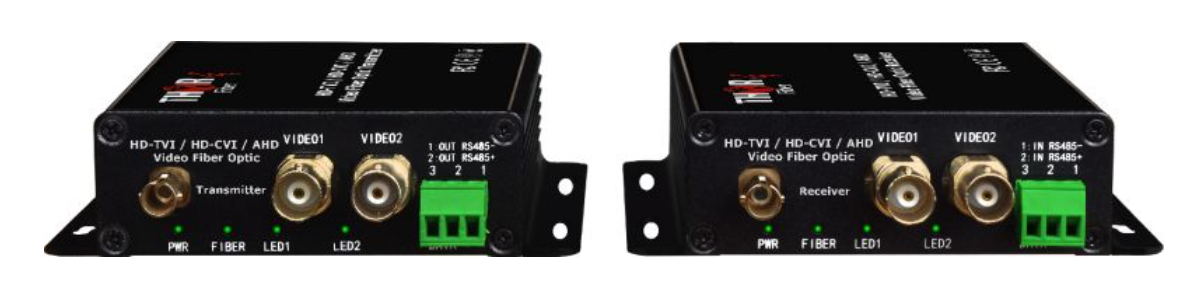

Kit émetteur/récepteur F-2HD-TVI-TX/RX 2 HD-TVI/HD-CVI sur fibre optique - 20 km sur fibre monomode / 610 m sur fibre multimode
Bien que de nombreux déploiements vidéo actuels utilisent des systèmes de transmission numérique de dernière génération, les systèmes analogiques traditionnels restent pertinents et moins coûteux que leurs homologues modernes. Thor Fiber propose désormais une gamme complète de systèmes vidéo sur fibre optique (VTF) économiques et de qualité professionnelle, conditionnés en kits faciles à utiliser. Ces unités automatisées « plug and play » ne nécessitent aucun réglage électronique ou optique. Des indicateurs LED permettent de contrôler instantanément l'état du système. Disponibles pour une installation autonome ou en rack, ces appareils s'adaptent à différents environnements de travail. Compatibles avec les normes AHD-H, AHD-M, AHD-L / HD-TVI 720p et 1080p / HD-CVI 720p et 1080p. Le module optique et le circuit central sont composés de composants de qualité professionnelle offrant une stabilité inégalée, et toutes les interfaces optiques et électriques respectent, voire dépassent, les normes internationales.
Applications :
Toutes les applications de surveillance,
caméras de sécurité HD 1080p/1080p sur fibre optique,
diffusion locale
, visioconférence,
flux vidéo vers l'enregistreur,
vidéo HD sur réseau coaxial CATV existant,
mise à niveau facile vers la HD depuis les caméras CVBS SD, applications
militaires,
gouvernementales,
magasins
, hôtels/motels
Caractéristiques
-
Canal vidéo : 2 canaux unidirectionnel
-
Formats de données : RS485/RS422/RS232 inversé sur 1 canal (en option)
-
Distance de transmission : 20 km sur fibre monomode
-
Type de fibre : monomode simplex
-
TECHNOLOGIE : Non compressée SPÉCIFICATIONS VIDÉO : 1080p
-
Compatible avec la résolution HDTV maximale 1080p
-
Technologie d'encodage vidéo numérique 10 bits et de transmission non compressée
-
Qualité commerciale supérieure
-
L'état du système, l'alimentation et d'autres paramètres sont surveillés par des voyants LED.
-
Format compact
-
Excellent rapport qualité-prix
-
Technologie de montage en surface SMT
-
Autonome ou montable en rack
-
Consommation d'énergie réduite
-
Simplicité et facilité d'utilisation immédiates
Dessins
Sélection du modèle
Kit multiplexeur émetteur/récepteur F-2HD-TVI-TX/RX 2 HD-TVI sur fibre optique - 20 km sur fibre monomode / 610 m sur fibre multimode
Spécification
| Fonctionnalité |
Description |
|
| Optique | Type de fibre | Fibre monomode |
|
Connecteur de fibre
|
ST/PC | |
| Distance | Mode unique de 20 km (0 km à 80 km) en option | |
| Longueur d'onde | Émetteur | |
| T1310 nm, R1550 nm. | ||
| Récepteur | ||
| T1550nm,R1310nm. | ||
| HDTVI (Transmission) | Niveau d'entrée | >500 mVc-c |
| Desc | 1080p:75-=5 | |
|
câble coaxial, 300 m |
||
|
720p : câble coaxial 75-5, 500 m |
||
| Impédance d'entrée/sortie | 75 Ω | |
| Interface physique | 2x BNC | |
|
HDTVI (Réception) |
Niveau de sortie |
1Vp-p |
| Impédance d'entrée/sortie |
75Ω |
|
| Interface physique |
2x BNC |
|
| Données | Supports de transmission |
câble coaxial |
| Débit en bauds |
1200~9600 bits/s |
|
| Mode de fonctionnement |
Semi-duplex ; Duplex intégral ; RS-232 |
|
|
Indicateurs |
LOS, PWR, VIDÉO |
|
| Temps moyen entre les pannes (MTBF) | >100 000 heures | |
| Général | EPS | 5 V CC |
| Consommation d'énergie |
≤ 5 W |
|
| Dimensions |
L : 16,8 cm P : 11,4 cm H : 3,2 cm Profondeur d'encastrement : 2,5 pouces
Largeur de montage : 6,25 pouces
|
|
|
HD-TVI vs HD-SDI
|
||
| HD - TVI | HD - SDI | |
| Résolution vidéo | 1080/720 (Bon) |
1080/720 (Excellent) |
| Délai de transmission | Non | Non |
| Distance de transmission() | 500 m | 150 m |
| Commande RS-485 via coaxial | Oui | Oui, mais il faut du matériel supplémentaire. |
| Exigences de qualité des câbles coaxiaux | Haut | Faible |
| Fiabilité de la transmission | Haut | Faible |
|
|
HD-TVI vs IPC
|
|
| HD - TVI |
IPC |
|
|
Résolution vidéo |
1080/720p |
Illimité |
|
Signal de perte |
Oui |
Non |
|
Délai de transmission |
Non |
Oui |
|
Exigences en matière de bande passante |
Faible |
Haut |
|
Distance de transmission (sans suralimentation) |
0 m |
100 m |
|
Câblage et installation |
Un peu plus complexe |
simple |
|
Coût unitaire |
Faible |
Haut |
|
|
HD-TVI vs HD-CVI
|
|
| HD - TVI |
HD-CVI |
|
|
Sortie analogique |
Oui |
Oui |
|
Distance du câble coaxial (3C/5C) |
300 m/500 m (1000/1500 pieds) |
Identique à la TVI HD |
|
Distance du câble torsadé |
200 m (700 pi) |
100 m (350 pi) |
|
Spécification 720p prise en charge (FPS) |
25/30/50/60/ |
Identique à la TVI HD |
|
Prise en charge de la spécification 1080p |
25/30 |
Identique à la TVI HD |
|
Un enregistreur numérique peut mélanger simultanément les signaux 720p et 1080p. |
Oui |
Non |
|
Solution de chipset |
Fournisseur de puces tiers professionnel américain |
Dahua |
|
|
Caméra HD-TVI vs caméra IP
|
|
| HD - TVI |
IPC |
|
|
Résolution vidéo |
1080/720p |
Illimité |
|
Signal de perte |
Oui |
Non |
|
Délai de transmission |
Non |
Oui |
|
Exigences en matière de bande passante |
Faible |
Haut |
|
Distance de transmission (sans suralimentation) |
500 m |
100 m |
|
Câblage et installation |
Un peu plus complexe |
simple |
|
Coût unitaire |
Faible |
Haut |
|
Télévision HD vs analogique
|
||
| Téléviseur HD | Analogue | |
|
Résolution vidéo |
720p/1080p |
960H (700 TVL) |
| Distance du câble coaxial | 300/500 m (1000/1500 pieds) | 180/300 (600/1000 pieds) |
| Distance entre les câbles torsadés (norme Cat5.e) | 200+ m (700 pi) (directement ou avec balun supplémentaire) | 100 m (330 pi) (+ balun supplémentaire) |
| Spécification 720p prise en charge (FPS) | 25/30/50/60 | N / A |
| Spécification 1080p prise en charge (FPS) | 25/30 | N / A |
| Il est possible que l'enregistreur numérique ait mélangé simultanément les signaux 720p et 1080p. | Oui | N / A |
| 960H Analogique | Téléviseur HD 1080p |
 |
 |
