Émetteur-récepteur Gigabit Ethernet, RS-232 et RS-485 sur fibre unique

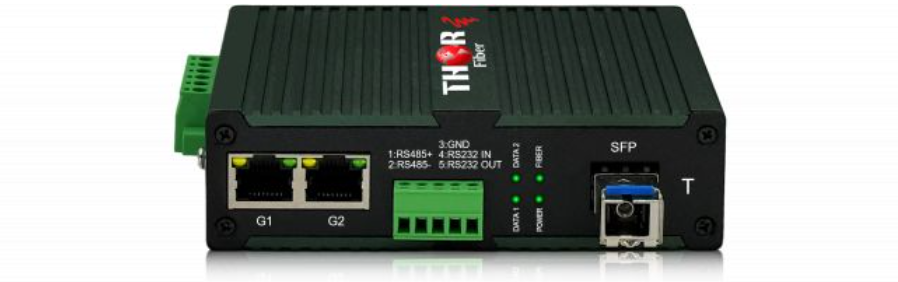

Convertisseurs fibre optique Thor Fiber Multi-Serial (RS-232 / RS-485) + 2 x RJ45 qui transmettent un protocole série sur fibre avec 2 ports pour le transport Ethernet.

Ces unités sont monomodes et sont équipées de connecteurs SC/PC. L'interface du port série est câblée sur site via un bornier.

Ces unités détectent automatiquement le débit du signal du périphérique série connecté, compris entre 300 bits/s et 115,2 kbits/s. Elles s'adaptent également automatiquement aux variations de débit du périphérique connecté pendant leur fonctionnement, sans reconfiguration ni interruption de service.

Ce module utilise la technologie de multiplexage optique WDM. Le côté A est équipé d'un émetteur de 1310 nm et le côté B d'un émetteur de 11550 nm. Une configuration complète nécessite les deux modules A et B (vendus par paire).

          Transmission bidirectionnelle point à point

• Transfert automatique sans délai

• Transmission sur fibre simple (simplex)

• Prend en charge 2 ports Ethernet Gigabit 10/100/1000 (10BASE-T / 100BASE-TX / 1000BASE-T)

• 2 connecteurs RJ45 (gérés)

• Convertisseur RS-232 et RS-485 vers fibre optique avec détection automatique du débit binaire

• Débit en bauds : de 300 bits/s à 115,2 kbits/s

• Protocole : série asynchrone

• Prend en charge le mode unique, la fibre unique avec connecteurs SC (simplex)

• Distance : 20 km en standard (40, 80 ou 120 km disponibles – selon le modèle)

• Enfichable à chaud

• Options de montage : montage sur châssis, mural ou sur rail DIN.

• Protection : protection contre les surtensions de 1 500 W, protection contre les décharges électrostatiques de 15 kV

• Alimentation : externe

• Température de fonctionnement : -40 °C à +70 °C

• Tension d'entrée : 9 à 48 V CC

• Protection contre l'inversion de polarité

• Facteur de forme compact

Immunité aux interférences électromagnétiques (EMI), aux interférences radioélectriques (RFI) et aux surtensions transitoires

Les interférences électromagnétiques (IEM) sont fréquentes dans les environnements industriels tels que les usines, les entrepôts et les ateliers. Ces interférences peuvent corrompre les données transmises sur les liaisons série ou Ethernet (sur cuivre). En revanche, les données transmises par fibre optique sont totalement insensibles à ce type de perturbation, ce qui évite les effets néfastes des courants d'égalisation de tension et des interférences électromagnétiques sur les câbles de données. Un convertisseur de média série vers fibre optique permet ainsi d'interconnecter vos périphériques série via la fibre optique, garantissant une transmission de données optimale, une disponibilité accrue du système et une conception de réseau améliorée.

Solution fibre simplex - Une installation complète nécessite les unités A et B (vendues par paire) - 20 km sur fibre monomode

F-2GET-RS-A/B (Liaison A/B)

F-2GET-RS-A (Unité A) 2 x Gigabit -10/100/1000 Ethernet + RS485 + RS 232 sur 1 émetteur-récepteur fibre optique Connecteur SC/PC fibre -20 km (1310 nm -TX, RX - 15510 nm)

F-2GET-RS-B (unité B) 2 x Gigabit - 10/100/1000 Ethernet + RS485 + RS 232 sur 1 émetteur-récepteur fibre optique connecteur SC/PC -20 km (1550 nm -TX, RX-1310 nm)

XX - Autre distance optique - 40, 80, 120 km
