F-2A-TxRx
Description

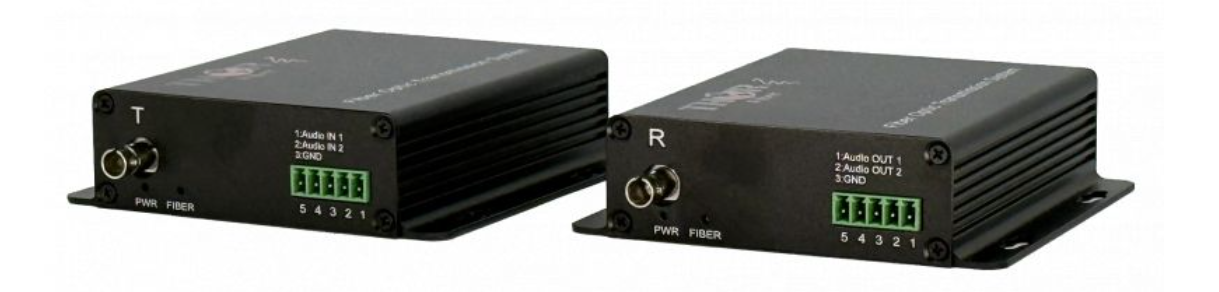

Le kit émetteur-récepteur audio analogique sur fibre optique permet de transmettre un signal audio asymétrique sur de longues distances grâce à la fibre optique.
Nous proposons plusieurs modèles différents prenant en charge 2, 4, 8, 16 et 32 entrées audio analogiques XLR .
L'émetteur audio à fibre optique convertit un signal audio analogique de 20 Hz en un flux numérique modulé par fibre optique de 20 kHz, permettant ainsi son transport sur fibre monomode (longue distance possible). - XLR vers optique
Le récepteur optique avec sorties XLR reconvertit le signal optique en son format d'onde analogique d'origine (optique vers XLR).
Il offre une latence très faible de 1 ms, ce qui le rend idéal pour les événements en direct, les spectacles, les concerts, les auditoriums, etc.
Son format compact et réduit permet de l'utiliser dans toutes les applications où la portée du cuivre est limitée ou en cas de problèmes de bruit.
Applications du convertisseur audio analogique vers fibre optique Thor :
Églises, concerts, armée, écoles, appartements, cinémas, télévision par câble, casques audio, studios de télévision, stades ou tout autre événement en direct
Caractéristiques
bornier connecteur
Applications de transmission point à point et point à multipoint
Fibre monomode prise en charge
Connecteur fibre ST/PC ou autre sur demande
Voyants LED
Lame disponible en version autonome ou pour montage en rack
Transport de signaux sur courte et longue distance jusqu'à 120 km - selon le modèle
Format compact portable
600 Ω Déséquilibré
| Bande passante : | 20 Hz ~ 20 kHz |
| Résolution en bits : | 24 bits |
| Rapport signal/bruit (SNR) : | > 80 dB |
Dessins
Vidéo
Sélection du modèle
F-XXA-TX-YY-ZZ
XX - Nombre d'audios
Distance YY en km --- par défaut 20 km sur fibre monomode (40, 60, 80, 120 km sur demande)
F-2A-TxRx - Kit émetteur-récepteur audio unidirectionnel asymétrique (2 voies) sur fibre optique
F-4A-TxRx - Kit émetteur-récepteur audio unidirectionnel asymétrique 4 voies sur fibre optique
F-8A-TxRx - Kit émetteur-récepteur audio unidirectionnel asymétrique 8 voies sur fibre optique
Kit émetteur-récepteur F-16A-TxRx - 16 canaux audio unidirectionnels asymétriques sur fibre optique
F-32A-TxRx - Kit émetteur-récepteur audio unidirectionnel asymétrique 32 canaux sur fibre optique
Kit émetteur-récepteur F-2A-B TxRx 2 Audio bidirectionnel asymétrique sur fibre optique - Monomode :
Émet 2 flux audio et reçoit 2 flux audio, idéal pour l'interphonie ou la communication audio bidirectionnelle.
Kit émetteur-récepteur F-4A-B-TxRx 4 flux audio bidirectionnels asymétriques sur fibre optique - Monomode :
Émet 4 flux audio et reçoit 4 flux audio, idéal pour l'interphonie ou la communication audio bidirectionnelle.
Kit émetteur-récepteur F-8A-B-TxRx 8 Audio bidirectionnel asymétrique sur fibre optique
Kit émetteur-récepteur F-16A-B TxRx 16 Audio bidirectionnel asymétrique sur fibre optique
|
|
Émetteur |
2 sorties audio analogiques sur fibre optique (émission/réception) |
|
|
Récepteur |
|
|
Émetteur |
4 sorties audio analogiques sur fibre optique (émission/réception) |
|
|
Récepteur |
|
|
Émetteur |
8 entrées/sorties audio analogiques sur fibre optique |
|
|
Récepteur |
|
|
Émetteur |
16 Sorties audio analogiques sur fibre optique (Tx/Rx) |
|
|
Récepteur |
Accessoires et mises à niveau
Spécification
| Interface audio | bornier |
|
Impédance d'entrée/sortie audio |
600 ohms - asymétrique |
| Tension de niveau audio | jusqu'à 2 V-pp |
|
Niveau audio |
0 dBm |
| Bande passante audio | 10 Hz à 24,5 kHz |
|
Taux d'échantillonnage |
48 kHz |
|
Bande passante numérique |
24 bits |
| SNR | meilleur que 79 dB |
| Distorsion harmonique totale (THD) à 1 kHz | 1% |
| connecteur optique | ST/PC (autres connecteurs disponibles sur demande - supplément) |
| distance de la fibre optique |
Fibre optique et jusqu'à 20 km sur fibre monomode 9/125 µm (Autres distances disponibles sur demande - supplément en sus) |
| Longueur d'onde optique | 1310 nm (d'autres longueurs d'onde, comme 1550 nm ou CWDM, sont disponibles sur demande, moyennant un supplément). |
| Pouvoir | 5 V CC |
| Consommation d'énergie | 3W |
| Adaptateur secteur | AC-90-240 V CA / 5060 Hz |
| Dimensions : | 7 po x 6,5 po x 1 po |
|
Température de fonctionnement |
-20°C ~ +75°C |
|
Poids |
1 lb |
| MTBF | plus de 100 000 heures |
