F-2A-RCA-TX/RX
Description

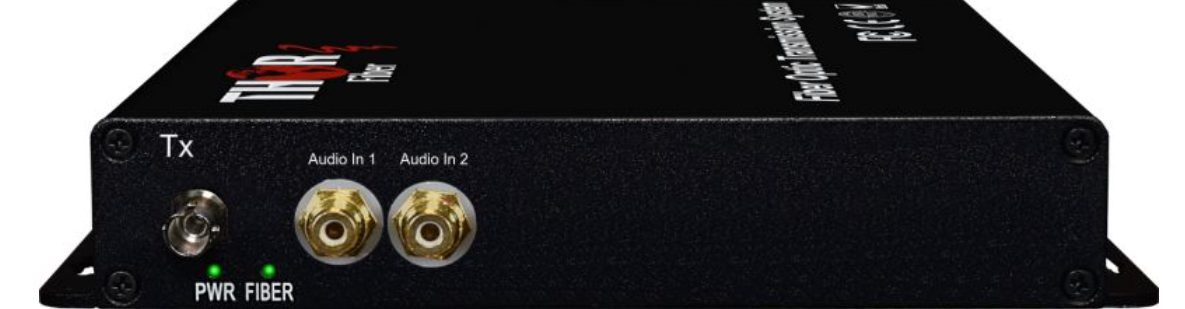

Les unités audio sur fibre optique Thor Fiber RCA permettent de transmettre facilement un signal audio de niveau ligne sur de longues distances, sans câblage cuivre traditionnel. Leur taille varie en fonction du volume audio à émettre et à recevoir, allant d'un format compact facile à fixer au sol à une unité rackable 1U pour un accès aisé. Vendus par paires (émetteur et récepteur), les kits sont compatibles avec les fibres monomodes et multimodes. La fibre optique permet une transmission audio longue distance sans perte de qualité. Le kit offre un encodage numérique 24 bits de qualité broadcast sur une fibre optique monomode ou multimode. L'émetteur et le récepteur à fibre optique sont généralement utilisés dans les secteurs de la location, de la sonorisation, des concerts, du théâtre, des églises, des stades, des parcs d'attractions, de la diffusion/studio, de l'interphonie, de la vidéosurveillance et des applications audiovisuelles professionnelles. Les connecteurs fibre standard sont ST/PC. Les unités de base prennent en charge jusqu'à 20 km de fibre monomode / 3 000 Mbit/s de fibre multimode. Les indicateurs LED du panneau avant signalent le branchement à chaud ou le changement de voie audio si les périphériques sont déjà connectés et prêts à l'emploi.
Caractéristiques
- Plateforme de transmission par fibre optique entièrement numérique
- Aucune configuration ni réglage nécessaire, conception conviviale, prêt à l'emploi
- Convertisseur audio vers fibre optique
- Voyants LED de liaison pour l'alimentation et la fibre optique
- Aucune interférence provenant des lignes électriques adjacentes, des sources ou autres
- Transmission entièrement numérique
- Alimentations incluses
- Portée de transmission jusqu'à 2 km en mode multimode et 20 km en mode monomode (longue portée disponible sur demande).
Dessins
Sélection du modèle
Kit émetteur/récepteur audio à fibre optique F-2A-RCA-TX/RX 2 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format portable)
Kit émetteur/récepteur audio à fibre optique F-4A-RCA-TX/RX 4 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format portable)
Kit émetteur/récepteur audio à fibre optique F-8A-RCA-TX/RX 8 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format portable)
Kit émetteur/récepteur audio à fibre optique F-16A-RCA-TX/RX 16 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format portable)
Kit émetteur/récepteur audio à fibre optique F-32A-RCA-TX/RX 32 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format portable)
Kit émetteur/récepteur audio à fibre optique F-16A-RCA-TX/RX-RM 16 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format rackable 19")
Kit émetteur/récepteur audio à fibre optique F-32A-RCA-TX/RX-RM 32 - 20 km de fibre monomode, 3000 pieds de fibre multimode (format rackable 19")
Spécification
| Longueur d'onde | 1310 nm et 1470 nm ~ 1610 nm |
| Puissance de sortie | -14 à -8 dBm / -5 à 0 dBm |
| fibre optique | multimode 50/125u, multimode 62,5/125u, mode unique 9/125u |
| Sensibilité au traitement | -30 dBm |
| connecteur optique | ST/PC |
| Distance | 0~2 KM (MM) / 0~20 KM (SM) |
| Impédance d'entrée/sortie | 600 ohms (déséquilibré) |
| Tension d'entrée/sortie maximale | 3,0 Vc-c |
| Réponse en fréquence | 10 Hz~29 kHz à ±3 dB |
| SNR | > 70 dB |
| Connecteur | RCA |
| Alimentation électrique requise : | 5 V CC à 2 A |
| Adaptateur secteur : | CA 90V~240V |
| Consommation électrique : | < 5W |
| Dimensions autonomes : | 104 mm × 104 mm × 28 mm |
| Poids à l'expédition : | (émetteur et récepteur inclus) 0,8 kg |
| Température de fonctionnement : | -20°C ~ +75°C |
| Température de stockage : | -40 °C à +85 °C |
| Humidité relative : | 0 % ~ 95 % (sans condensation) |
| MTBF : | >100 000 heures |
