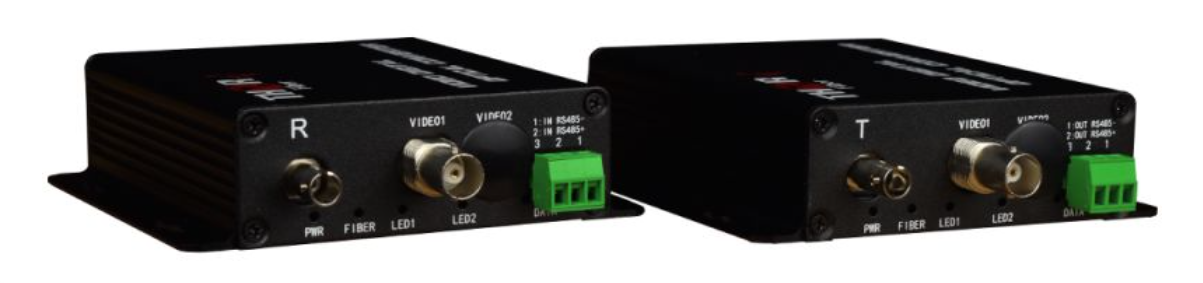

F-1VD-TX/RX
Description
Émetteur et récepteur à fibre optique pour 1 bande de base (composite analogique) vidéo et données de contrôle RS485
Ce kit émetteur-récepteur compact et portable est largement utilisé dans les applications de sécurité, de visioconférence, de diffusion, de télévision par câble et d'affichage dynamique. Il prend en charge la transmission du signal CVBS (Composite Video Baseband Signal) ainsi que des données de contrôle RS485, permettant ainsi de piloter à distance des appareils tels que le zoom d'une caméra et les systèmes PTS (Pan-Tilt-Zoom) via la même liaison fibre optique. L'unité utilise la technologie WDM (multiplexage par répartition en longueur d'onde) à 1 300 nm pour la transmission vidéo et à 1 550 nm pour la réception des données de contrôle RS485.
Caractéristiques
Vidéo CVBS sur fibre optique avec RS485 en sens inverse
- Compatible NTSC / PAL / SECAM
- Blackburst / Genlocking et synchronisation
- Prend en charge la transmission de données de contrôle RS485 dans le sens inverse du signal vidéo.
- Des voyants LED indiquent l'alimentation, la vidéo et les signaux audio.
- Aucun réglage nécessaire ; traitement et transmission purement numériques
- fibre monomode ou multimode
- Distance jusqu'à 20/40/80 km (distance de cet ordre)
- Échantillonnage vidéo à 10 MHz
- Type de connecteur optique : ST / PC
- Prend en charge la communication bidirectionnelle, permettant le contrôle à distance via fibre optique
Dessins
Vidéo
Sélection du modèle
Sélection du modèle
Kit TX/RX F-1VD-TX/RX - Transmission et réception de données RS485 CVBS (aller + retour) sur fibre optique - Portée : 20 km
Kit émetteur-récepteur CVBS sur fibre optique F-1V-TX/RX - 20 km
Versions 40, 80,120Km, XX=40,80,120 en Km
F-1VD-TX / RX-XX
F-1V-TX / RX-XX
Spécification
| * Toutes les spécifications peuvent être modifiées sans préavis | |||
|
1 canal vidéo composante analogique (CVBS) Entrée NTSC, PAL, SECAM sur la sortie RX sur le récepteur 1 entrée RS485 sur le récepteur (RX), 1 sortie sur l'émetteur (TX). |
||
|
1 CVBS - avant - 1310 nm 1 canal RS485 - inverse -1550 nm |
||
|
> 10 MHz (-3 dB) ± 0,2 dB à 5 MHz | ||
|
75Ω | ||
|
BNC | ||
|
0,5 de | ||
|
0,5% <10 ns Gain unitaire, ± 3 % |
||
|
12 V CC | ||
|
<10W | ||
|
0 à +70 degrés | ||
|
0 à 95% | ||
|
ST / PC | ||
|
20/40/60/80 km (selon le modèle) | ||
|
Monomode et multimode (spécifique au modèle) | ||
|
|||
