F-1V2A1ASI-TX/RX
Description
1 sortie vidéo en bande de base / 2 à 8 sorties audio / 1 à 4 sorties DVB-ASI ou SDI Multiplexeur à fibre optique
Le F-1V2A1ASI est un multiplexeur fibre optique de qualité broadcast, compatible avec les signaux vidéo composite, audio et SDI ou DVB-ASI en bande de base.
Il intègre également des canaux vidéo/audio en bande de base et un canal série numérique pour le transport de flux DVB-ASI ou SD-SDI.
Nous proposons des solutions standard et sur mesure pour le multiplexage de nombreux types de signaux sur une seule fibre. Le DVB-ASI est un support courant pour les flux de transport MPEG-2 et MPEG-4. Selon le débit binaire du MPEG TS, un seul signal ASI peut transporter 10 flux ou plus. Ces signaux sont fréquemment utilisés en diffusion vidéo numérique. Il est fréquent de demander le transport de canaux DVB-ASI sur fibre optique, en plus des signaux vidéo et audio en bande de base. Le F-1V2A1ASI est un multiplexeur vidéo et un système de conversion vidéo vers fibre optique qui transporte un canal vidéo en bande de base, deux canaux audio et un canal DVB-ASI ou SDI sur une seule fibre. Nous pouvons également concevoir des unités avec davantage de canaux vidéo, audio ou ASI sur demande. Nous proposons également le transport bidirectionnel sur une seule fibre. Cela signifie que nous pouvons transporter des signaux dans les deux sens simultanément sur une seule fibre. Les signaux vidéo et audio sont transportés grâce à des techniques de transmission numérique 10 bits, ce qui élimine toute dégradation du signal et garantit une qualité de diffusion optimale. Nos unités fonctionnent avec des fibres optiques monomodes ou multimodes standard, avec des distances de transmission allant jusqu'à 120 km en fibre monomode.
Caractéristiques
• Échantillonnage numérique 10 bits haute qualité de l'entrée vidéo
• Canal de données haut débit pour DVB-ASI ou SD-SDI (SMPTE 259M) ou SMPTE 310M
• Transmission numérique audio stéréo
• Transmission vidéo en bande de base ou vidéo/audio composite via le canal vidéo
• Audio externe compatible avec les formats audio symétriques ou asymétriques
• Transmission numérique non compressée haute qualité
• Rapport signal/bruit de 67 dB
• Transmission bidirectionnelle disponible

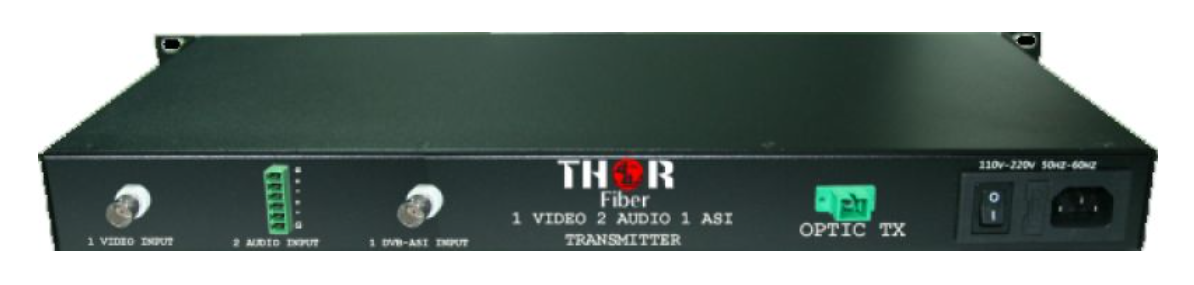

Dessins
Sélection du modèle
|
1 sortie vidéo, 2 sorties audio, 1 émetteur fibre multimode DVB-ASI ou SD-SDI pour une portée de 2 km | Appel |
|
1 sortie vidéo, 2 sorties audio, 1 récepteur fibre multimode DVB-ASI ou SD-SDI pour une portée de 2 km. | Appel |
|
1 sortie vidéo, 2 sorties audio, 1 émetteur fibre monomode DVB-ASI ou SD-SDI pour une portée de 40 km | Appel |
|
1 sortie vidéo, 2 sorties audio, 1 récepteur fibre monomode DVB-ASI ou SD-SDI pour une portée de 40 km. | Appel |
|
1 sortie vidéo, 4 sorties audio, 2 émetteurs fibre monomodes DVB-ASI ou SD-SDI pour une portée de 80 km | Appel |
|
1 sortie vidéo, 4 sorties audio, 2 récepteurs fibre monomodes DVB-ASI ou SD-SDI pour une portée de 80 km. | Appel |
|
1 sortie vidéo, 4 sorties audio, 4 émetteurs fibre monomode DVB-ASI ou SD-SDI pour une portée de 120 km | Appel |
|
1 récepteur vidéo, 4 récepteurs audio, 4 récepteurs fibre monomode DVB-ASI ou SD-SDI pour une portée de 120 km. | Appel |
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
NTSC, PAL, SECAM | ||
|
1 sortie vidéo composite en bande de base et 2 ou 4 sorties audio (en option) |
||
|
1 canal DVB-ASI sur connecteur BNC | ||
|
10 Hz à 6,5 MHz | ||
|
67 dB, < 1 degré / < 0,5 % | ||
|
1 Vc-c, 75 ohms | ||
|
Bornier, 600 ohms | ||
|
480 mm x 225 mm x 44 mm | ||
|
Température de fonctionnement : 0 °C à 50 °C ; Température de stockage : -20 °C à 70 °C ; Humidité de fonctionnement : 10 % à 90 % HR ; Humidité de stockage : 5 % à 90 % HR |
||
|
Tension : 110/240 V ; alimentation interne à détection automatique | ||
|
|||
|
1310 nm - 40 km, 1550 nm, CWDM, DWDM -80 km - 120 km |
||
|
-5 dBm | ||
|
-30 dBm | ||
|
Non | ||
