F-1MSDI-L-2Tx/Rx

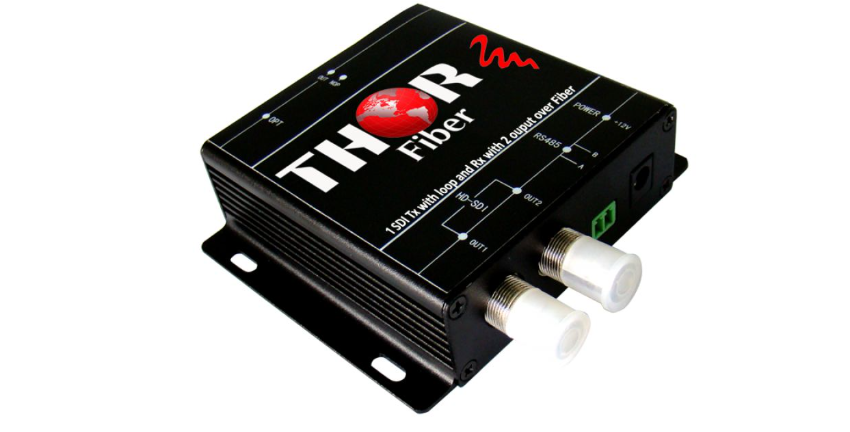

Le F-1MSDI-L-2TX est une mini-unité de transport à fibre optique qui utilise un connecteur SDI de sortie supplémentaire sur l'émetteur pour la surveillance et le filtrage. Le récepteur associé, le F-1MSDI-L-2RX, utilise la même technologie que l'émetteur, permettant ainsi de disposer de deux sorties SDI à l'extrémité réceptrice de la fibre. Ceci facilite la redistribution d'un câble à fibre optique principal nécessitant deux sorties SDI.

Il permet la transmission HD ou SD-SDI (conformément aux normes SMPTE 424M-2006, 292 et 259), avec ou sans audio et données intégrés, ainsi que DVB-ASI sur une fibre monomode ou multimode. Les signaux sont égalisés et resynchronisés avant la transmission par fibre optique. L'émetteur dispose d'une boucle SDI resynchronisée et égalisée, et le récepteur de deux sorties SDI resynchronisées et égalisées. L'émetteur F-1MSDI-L-2TX et le récepteur F-1MSDI-L-2RX sont nécessaires.

La série F-1MSDI-L-2TX/RX est conforme à la norme SMPTE 297-2006.

La série F-1MSDI-L-2TX est insensible aux signaux pathologiques sur toute la plage de liaison budgétaire et de température de fonctionnement.

Remarque : Cet article est équipé de connecteurs ST. Tout autre type de connecteur peut faire l'objet d'une commande spéciale.

Le modèle de base F-1MSDI-L-2TX/RX prend en charge la fibre monomode jusqu'à 20 km et possède un connecteur ST/PC.

• Le signal est égalisé et resynchronisé avant la transmission par fibre optique.
• L'émetteur comporte une boucle SDI ré-synchronisée.
• Le récepteur dispose de deux sorties SDI resynchronisées.
• Modèle 3G SDI disponible
• Immunité aux schémas pathologiques sur l'ensemble du bilan de liaison et de la plage de températures de fonctionnement
• Conforme aux normes SMPTE 259M-2006, 292-2006 (424M-2006, 297-2006 en option - dépend du modèle)
• Prend en charge la transmission des normes SMPTE305M-2005, 310M-2004, 344M-2000 et DVB-ASI.
• Compatible avec les fibres monomodes et multimodes (62,5 µm et 50 µm).
• Prend en charge les entrées HD/SD-SDI avec ou sans audio et données intégrés
• Bilan de liaison optique de 15 dB à 1,5 Gbit/s et 2,97 Gbit/s pour le modèle 3G SDI
• Large plage de températures de fonctionnement : -10 °C à +50 °C
• Disponible en version boîte et carte

• Entrée vidéo série BNC
• Nombre d'entrées : 1
• Débit de données : de 19,4 Mbit/s à 2,97 Gbit/s
• Normes prises en charge : SMPTE 259M, 292, 297-2006,
• 424M-2006, 305M, 310M, 344M,
• DVB-ASI
• Débits de données resynchronisés : 270 Mbps (SMPTE 259M, DVB-ASI-270),
• 1,485 Gbit/s (SMPTE 292),
• 2,97 Gbit/s (modèle SMPTE 494M - 3G uniquement)
• Égalisation : Automatique jusqu’à 100 m de Belden1694A à 3,0 Gbit/s, 200 m à 1,485 Gbit/s et 350 m à 270 Mbit/s.
• Perte de retour >10 dB jusqu'à 2,97 Gbit/s ?
• Sortie vidéo série BNC en boucle
• Nombre de boucles traversantes : 1
• Niveau du signal 800 mV ± 10 %
• Décalage CC 0 V ± 0,5 V
• Temps de montée/descente < 135 ps à 2,97 Gbit/s selon SMPTE 424M - Modèle 3G SDI uniquement ;
• < 270 ps à 1,485 Gbit/s selon SMPTE 292 ;
• 0,4 ns à 1,5 ns à 270 Mbit/s
• conformément à la norme SMPTE 259M
• Dépassement < 10 % de l'amplitude
• Gigue de synchronisation < 0,2 UI à 270 Mbit/s ; < 1,0 UI à
• 1,485 Gbit/s ; < 2.0 UI à 2,97 Gbit/s
• avec signal à barres de couleur
• Gigue d'alignement < 0,2 UI à 270 Mbit/s ; < 0,2 UI à 1,485 Gbit/s ; < 0,3 UI à 2,97 Gbit/s avec signal de barres de couleur
• Réhorloge à 270 Mbit/s, 1,485 Gbit/s et 2,97 Gbit/s
• Sortie optique
• SMPTE 297-2006
• Connecteur ST/PC (SC/PC ou FC/PC sur commande spéciale)
• Longueur d'onde 1310 nm (nominale)
• Laser FP de type émetteur
• Puissance de sortie (nominale)
