F-1MSDI-2ET

Extendeur F-1MSDI-2ET-TX/RX - 1 HD-SDI + 2 Ethernet 10/100 + RS 485 + (audio analogique en option) sur fibre optique unique

1 HD-SDI unidirectionnel
, 2 Ethernet 10/100 bidirectionnels partagés (2 ports RJ45),
1 RS485 unidirectionnel (émission vers réception),
2 sorties audio analogiques (en option)

Le Thor Fiber F-1MSDI-2ET est un appareil compact et performant permettant de transmettre un canal HD-SDI unidirectionnel à 1,485 Gbit/s tout en assurant la transmission simultanée de deux flux Ethernet rapides 10/100 Mbit/s. Ce kit émetteur-récepteur Thor Fiber prend également en charge la transmission RS485 en mode inverse pour une gestion simplifiée. Robuste et facile à installer, il est idéal pour les applications nécessitant une interface HD-SDI et un double accès Ethernet rapide. Il est compatible avec des cartes AUX supplémentaires offrant de nombreuses options, telles que les interfaces RS232 et RS422, et peut même transmettre un signal audio analogique externe en remplacement de l'audio SDI intégré. Réputé pour ses produits de haute qualité à prix compétitifs, Thor Fiber vous accompagne dans la réalisation de vos projets, vous garantissant un signal clair et sans perte, tout en respectant votre budget. Ce kit est couramment utilisé dans les applications de sécurité, les spectacles vivants, la vidéosurveillance, la distribution SDI et le contrôle, quel que soit l'environnement.

Les unités pourraient avoir 2 facteurs de forme différents

• Seul
• Carte Blade - CA

Le modèle de base F-M1SDI-2ET-TX/RX prend en charge la fibre monomode jusqu'à 20 km et possède un connecteur ST/PC.

• Norme SMPTE-292M HD-SDI, prend en charge 1,485 Gb/s
• Émetteur : une entrée SD/HD-SDI (BNC), une sortie SD/HD-SDI en boucle (BNC) et deux interfaces Ethernet rapides (bande passante partagée de 100 Mbits/s, prend en charge les VLAN basés sur les ports).

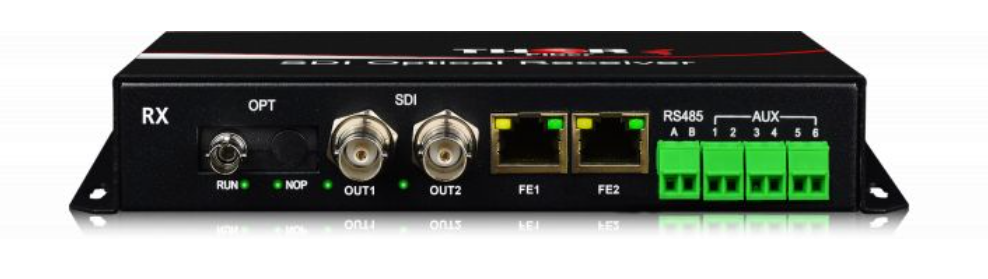

• Récepteur : deux sorties SD/HD-SDI (BNC) et deux interfaces Ethernet rapides (bande passante partagée de 100 Mbits/s, prend en charge les VLAN basés sur les ports)
• Une carte auxiliaire, qui peut être une carte audio bidirectionnelle à 1 canal, une carte audio unidirectionnelle à 2 canaux, une carte d'entrée/sortie à 2 canaux avec contact sec, ou une carte RS422/RS232 bidirectionnelle à 1 canal.
• Un canal RS485 bidirectionnel, semi-duplex, débit binaire jusqu'à 115,2 kbit/s
• Compatible avec les résolutions 1080p à 29,97 Hz , 1080i à 59,94 Hz et 720p à 59,94 Hz (version NTSC), et 50 Hz (version PAL).
• Égaliseur de câble intégré
• Circuit de protection intégré contre les décharges électrostatiques et les surtensions pour prévenir les dommages causés par l'électricité statique et la foudre
• Indications d'alarme NOP (absence de signal optique), indicateur d'état de sortie et indicateur de verrouillage d'entrée
• Circuit APC pour une puissance optique stable
• Les unités sont également disponibles sous forme de (cartes) - lames pour notre châssis rackable U3 19" à 17 emplacements.

Version NTSC : F-1MSDI-2ET-TX/RX - Kit émetteur-récepteur HD-SDI + 2 ports Ethernet 10/100 + RS485 + audio sur fibre optique (Résolutions NTSC : 720x480i/29,9, 59,94, 60 Hz, 1280x720 29,97, 59,94/60 Hz, 1920x1080 29,97, 59,94/60 Hz)

Version PAL (sur commande uniquement) : F-1MSDI-2ET-TX/RX-PAL - Kit émetteur-récepteur HD-SDI + 2 ports Ethernet 10/100 + RS485 + audio sur fibre optique (Résolutions NTSC : 720x480i/50 Hz, 1280x720 50 Hz, 1920x1080 50 Hz)

Cartes AUX supplémentaires disponibles : - (Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (en supplément)

Sélection des cartes AUX :

AUX204



RS422 bidirectionnel à 1 canal

AUX205





RS232 bidirectionnel à 2 canaux

AUX206





Audio bidirectionnel à 2 canaux

AUX207





Sortie audio unidirectionnelle à 2 canaux

AUX208



Entrée audio unidirectionnelle à 2 canaux

AUX211



Entrée audio unidirectionnelle à 4 canaux

AUX212



Sortie audio unidirectionnelle à 4 canaux

AUX201



Entrée de fermeture de contact à 2 canaux

AUX200



Sortie de fermeture de contact à 2 canaux
