F-1E1/T1-Tx-MM
Description

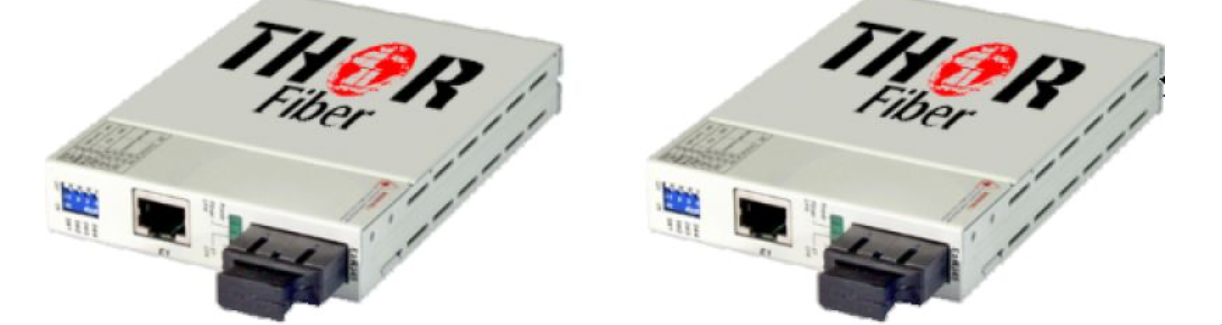

F-E1T1 Signaux porteurs T1 ou E1 sur fibre
Les convertisseurs fibre F-E1T1 permettent d'étendre un port RJ45/RJ48c 100 ohms T1 ou E1 sur fibre multimode ou monomode. L'interface standard pour la fibre optique est le connecteur SC/APC. L'interface T1 peut être tramée ou non. Le convertisseur fibre est totalement transparent au signal T1. Les applications incluent l'extension de prises intelligentes sur fibre, l'interconnexion de PABX ou le transport T1/E1.
Le modem fibre T1/E1 assure une transmission de données synchrone, duplex intégral, semi-duplex ou simplex à 1,544 Mbit/s (T1) et 2,048 Mbit/s (E1), sur des distances allant jusqu'à 120 km avec un fonctionnement totalement transparent. Ce produit est compatible avec les normes ANSI T1.403, AT&T TR54016 et AT&T TR62411 T1, et les normes CCITT G.703, G.824 et G.955 E1. Plusieurs configurations différentes sont proposées pour répondre à une grande variété de besoins en matière de fibre optique.
Caractéristiques
• Extension des liaisons T1/E1 jusqu'à 120 km
• Transmission mono- ou bi-fibre
• Liaisons T1/E1 multiples
• Option WDM pour une transmission bidirectionnelle mono-fibre
• Longueur d'onde et puissance d'émission multi-communications en option³
Dessins
Sélection du modèle
| Numéro de modèle | Description | |
|
Émetteur fibre multimode E1/T1 monocanal pour une portée de 2 km | |
|
Récepteur fibre multimode E1/T1 1 canal pour une portée de 2 km | |
|
Émetteur fibre monomode E1/T1 à 1 canal pour une portée de 40 km | |
|
Récepteur fibre monomode E1/T1 à 1 canal pour une portée de 40 km | |
|
Émetteur fibre monomode E1/T1 à 1 canal pour une portée de 80 km | |
|
Récepteur fibre monomode E1/T1 à 1 canal pour une portée de 80 km | |
|
Émetteur fibre monomode E1/T1 à 1 canal pour une portée de 120 km | |
|
Récepteur fibre monomode E1/T1 à 1 canal pour une portée de 120 km |
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
| Caractéristiques optiques | |||
|
Longueurs d'onde de 850 nm, 1310 nm, 1550 nm ou CWDM | ||
|
-30 dBm | ||
|
-3 dBm | ||
|
SC/APC | ||
| Interface T1/E1 | |||
|
AMI ou B8ZS (synchrone) | ||
|
1,544 Mbit/s (T1) / 2,048 Mbit/s (E1) | ||
|
Duplex intégral, demi-duplex, simplex | ||
|
Mieux que 10 puissance moins 12 | ||
|
Port RJ45/RJ48 avec commutateur DCE/DTE | ||
|
F240x (T1) : normes ANSI T1.403, AT&T TR54016 et TR6241119 ;
|
||
| Caractéristiques générales | |||
|
+12 V CC | ||
|
4 W | ||
|
-20 ~ 65 ? | ||
|
-40 ~ 85 ? | ||
|
5 à 95 % | ||
|
130×106×33 (L)×(P)×(H) mm | ||
