9801A1PJ

Poids

1,8 kg

Dimensions (L × P × H)

250 mm x 250 mm x 79,5 mm (sans supports de fixation)

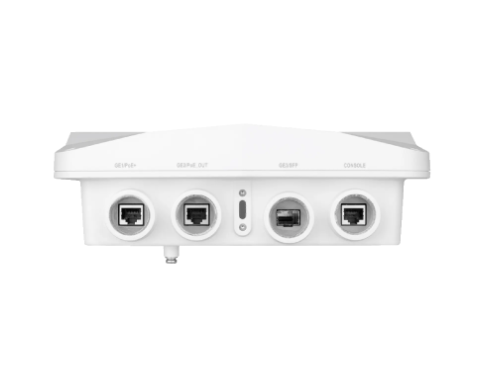

Interface

1 port Ethernet 10/100/1000M, RJ-45, entrée PoE

1 port Ethernet 10/100/1000M, RJ-45, sortie PoE

1 port optique 1000M, SFP

Port console

1 port de console de gestion (RJ-45)

Entrée PoE

1 Ethernet 10/100/1 000 M, 802.3at/af

Sortie PoE

1 port Ethernet 10/100/1000M, 802.3af

Alimentation électrique locale

Injecteur POE (vendu séparément)

Type d'antenne

Prise en charge de l'antenne directionnelle intégrée (par défaut)

Prise en charge d'une antenne externe étendue

Remarque : Un seul des deux modes (antenne interne et antenne externe) peut être sélectionné.

gain d'antenne

Gain maximal à 5 GHz : 11 dBi

Gain maximal à 2,4 GHz : 11 dBi

Remarque : Largeur du faisceau horizontal (HBW) : 65 degrés, largeur du faisceau vertical (VBW) : 30 degrés

Module IoT intégré

BLE5.1

Bandes de fréquences

2,400 à 2,4835 GHz ISM

5,150 à 5,250 GHz U-NII-1

5,250 à 5,350 GHz U-NII-2A

5,470 à 5,725 GHz U-NII-2C

5,725 à 5,850 GHz U-NII-3/ISM

Remarque : Les bandes et canaux disponibles dépendent du domaine réglementaire (pays) configuré.

Technologie de modulation

802.11b : Spectre étalé à séquence directe (DSSS)

802.11a/g/n/ac : Multiplexage par répartition orthogonale de la fréquence (OFDM)

802.11ax : Accès multiple par répartition orthogonale de la fréquence (OFDMA)

Mode de modulation

11b : BPSK, QPSK, CCK

11a/g/n : BPSK, QPSK, 16QAM, 64QAM

11ac : BPSK, QPSK, 16QAM, 64QAM, 256QAM

11ax : BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM

Débits de données (Mbps)

802.11b : 1, 2, 5,5, 11

802.11a/g : 6, 9, 12, 18, 24, 36, 48, 54

802.11n : 6,5 à 600 (NSS = 1 à 4, HT20 à HT40)

802.11ac : 6,5 à 6 933 (MCS0 à MCS9, NSS = 1 à 8, VHT20 à VHT160)

802.11ax : 7.3 à 9 608 (MCS0 à MCS11, NSS = 1 à 8, HE20 à HE160)

Puissance d'émission maximale

5 GHz : 27 dBm

2,4 GHz : 30 dBm

Remarque : La puissance d’émission indiquée est la puissance combinée de plusieurs chaînes, sans tenir compte du gain d’antenne. La puissance d’émission réelle dépend des lois et réglementations locales.

granularité de puissance réglable

Configurable par incréments de 1 dBm

Installation

Montage mural/sur poteau : le support de montage est préinstallé à l’arrière du point d’accès.

Indicateurs (DEL)

Les voyants d'état jaunes/verts/bleus indiquent, pour différents états de fonctionnement, l'état du chargeur de démarrage, l'état d'association, l'état de fonctionnement et les états de panne du système.

Température

Température de fonctionnement : -40 °C à +65 °C

Température de stockage : –40 °C à +70 °C

Remarque : La valeur peut varier en fonction de l'environnement d'installation.

Humidité

Humidité de fonctionnement : 0 % à 100 % (sans condensation)

Humidité de stockage : 0 % à 100 % (sans condensation)

Classe de protection

IP68

Remarque : Même en cas d'utilisation avec une antenne externe

Protection contre les surtensions

Mode commun : 6 kV

Consommation électrique globale

31W (y compris PSE)

16W (hors PSE)

Remarque : La puissance requise au niveau de l'équipement source d'alimentation (PSE) dépendra de la longueur du câble et d'autres facteurs environnementaux.

normes de sécurité

IEC/EN 62368-1

GB 4943.1

SRRC

normes CEM

EN 301 489-1

EN 301 489-3

EN 301 489-17

EN 60601-1-2

EN 55032

EN 55035

CISPR 32

CISPR 35

AS/NZS CISPR32

ICES-003 Numéro 7

GB/T 9254.1

GB/T 9254.2
