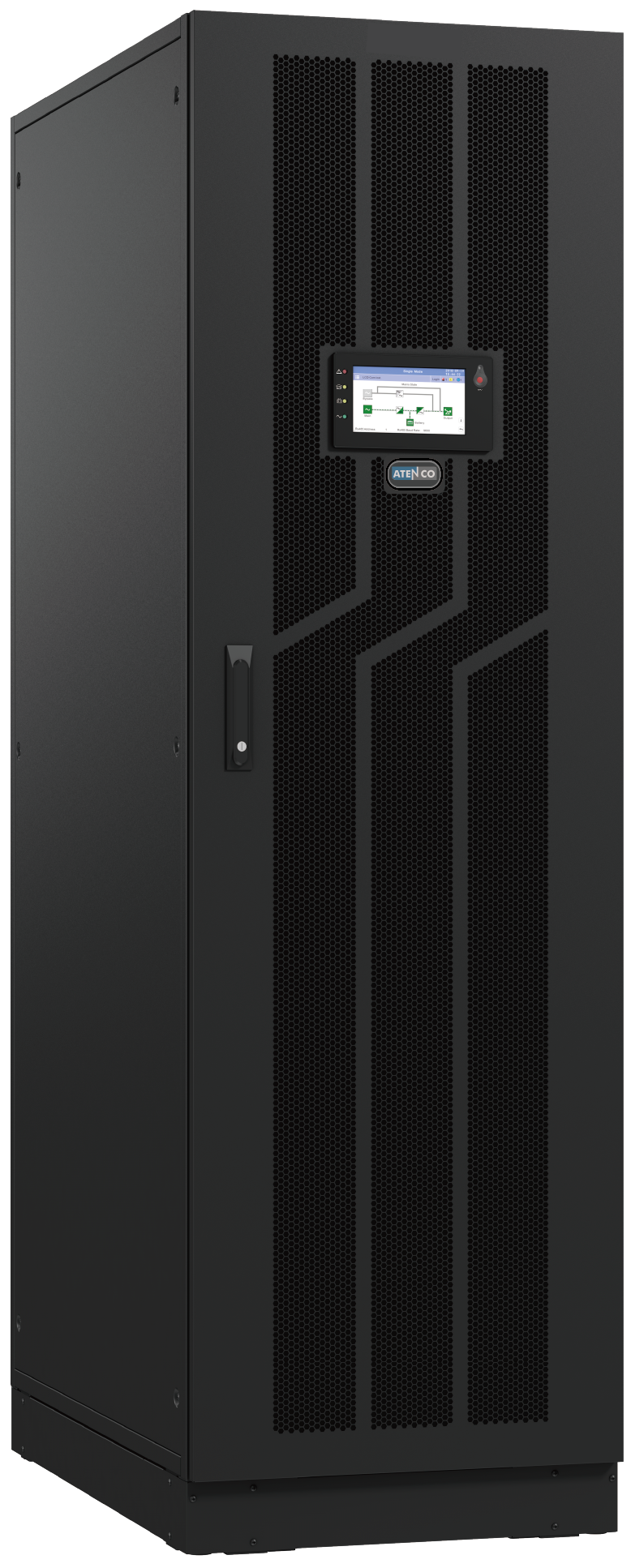

TM66E 50 kVA
TM66E Compact Modular Three-Phase UPS with Built-In Battery Modules 5 (10 kVA) / 2+1 (25 kVA)
Description
| Spécification | 30 kVA | 45 kVA | 50 kVA | 60 kVA | 75 kVA |
|---|---|---|---|---|---|
| Nom et prénom | Onduleur triphasé modulaire compact TM66E avec modules de batterie intégrés | ||||
| Topologie | Modules remplaçables à chaud, sans transformateur, à double conversion en ligne (VFI) | ||||
| Phase | 3P–3P (3Ph+N+PE en entrée / 3Ph+N+PE en sortie) | ||||
| Facteur de forme | Armoire modulaire avec configuration de module de batterie intégré, 600 × 1000 × 2000 mm | ||||
| Configuration du module | 3+1 (10 kVA) / 2+1 (15 kVA) | 3+1 (15 kVA) | 5 (10 kVA) / 2+1 (25 kVA) | 3+1 (20 kVA) / 2+1 (30 kVA) | 5 (15 kVA) / 3+1 (25 kVA) |
| Dimensions des modules d'alimentation | 10/15/20/25/30 kVA (2U, 440 × 620 × 86 mm) ; remplaçable à chaud | ||||
| Facteur de puissance de sortie | 1,0 (kW = kVA) | ||||
| Afficher | Écran tactile TFT 7 pouces de série ; Écran 10 pouces en option selon la configuration. | ||||
| Support de batterie | Modules de batteries VRLA intégrés, ±240 Vcc nominal, jusqu'à 6 groupes de batteries internes selon la configuration | ||||
| Modes de fonctionnement | En ligne, ECO, HECO, Bypass, Batterie, Entretien | ||||
| Parallèle | Jusqu'à 6 unités pour la redondance N+X ou l'extension de capacité ; prise en charge du fonctionnement en parallèle avec batterie partagée | ||||
| Synchronisation du bus de charge (LBS) | Prise en charge des architectures multi-systèmes à double bus/synchronisées par configuration | ||||
| Générateur compatible | Oui – Power Walk-In limite l'impact du courant de démarrage sur la capacité du générateur | ||||
| normes | Sécurité : CEI/EN 62040-1, CEI/EN 62477-1 ; CEM : CEI/EN 62040-2 + série CEI 61000 ; Performances : CEI 62040-3:2021 ; Marquage CE par série | ||||
