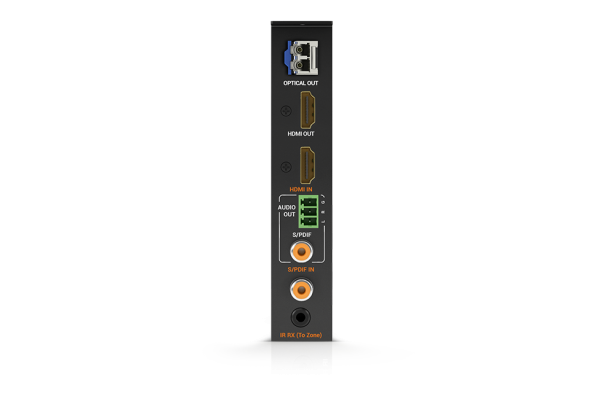

TX-H2X-OM3
Carte H2XC : entrée HDMI, sortie fibre 4K60, sortie HDMI en miroir
Description
Le câble à fibre optique étant désormais plus accessible que jamais, il n'y a jamais eu de meilleur moment pour « voir la lumière » et envoyer la bande passante la plus élevée possible qui existe actuellement (selon la spécification HDMI 2.0) sur des distances allant jusqu'à 300 m/984 pieds. L'atténuation et les interférences aériennes ne sont plus un souci pour les contenus HDMI alors, allez-y !
Caractéristiques supplémentaires
AUDIO VIDEO
Contributions
1x entrée HDMI : 19 broches de type A
1x entrée S/PDIF : numérique coaxiale S/PDIF
Les sorties
1x sortie HDMI : 19 broches type A
1x sortie optique : SFP+
1x sortie S/PDIF : S/PDIF Coaxial Digital
1x sortie audio : Phoenix 3 broches
Encodage vidéo
TMDS sur fibre
Débit de données d'encodage
10 Gbit/s
Formats audio
S/PDIF : PCM 2 canaux | Multicanal : jusqu'à 5.1 DTS et Dolby Digital
HDMI : PCM 2 canaux | Multicanal : LPCM et jusqu'à DTS-X et Dolby Atmos
Résolution vidéo (max.)
1920 x 1080p à 60 Hz 16 bits
3840 x 2160p à 30 Hz 8 bits 4:4:4
3840 x 2160p à 60 Hz 10 bits 4:2:0 HDR
4096 x 2150p à 60 Hz 8 bits 4:4:4
Horloge de pixels maximale
600 MHz
COMMUNICATION ET CONTRÔLE
HDMI
HDCP2.2 | EDID | DVI-D pris en charge avec adaptateur (non inclus)
IR
1x IR RX 3,5 mm (1/8 po) TRS stéréo | Bidirectionnel sur OM3
RS-232
Depuis Matrix – Aucune connexion sur la carte | Bidirectionnel sur OM3
Fibre multimode
HDMI | HDCP2.2 | EDID | IR/RS-232 bidirectionnel
POUVOIR
Source de courant
Interne à la matrice
Consommation maximale
Dépend de la matrice
- Entrée HDMI 18 Gbit/s
- Sortie optique OM3 – Transmettant la bande passante complète de 18 Gbit/s que la version actuelle de HDMI est capable de produire, ce qui inclut la vidéo, l'audio, le contrôle et l'alimentation jusqu'à une étonnante 300 m/984 pieds de 2160p 4:4:4/60 et 100 m/328 pieds de 1080p sur câble à fibre optique
- Sortie HDMI – Sortie miroir vers fibre pour permettre une connexion supplémentaire d'un périphérique d'affichage local, AVR ou pour étendre avec un câble HDMI optique actif hybride (HAOC)
- Sortie audio stéréo – Offre une répartition audio stéréo d'une zone avec un connecteur Phoenix à 3 broches pour l'audio analogique
- Sortie S/PDIF prenant en charge le contenu audio 5.1 désintégré des sources ou ARC des zones connectées
- Entrée audio S/PDIF – Une autre façon d'injecter de l'audio numérique pour profiter de la puissante matrice audio et du DSP de la plateforme H2X.
- IR RX – Permet d'envoyer des signaux de commande au dispositif d'évier
